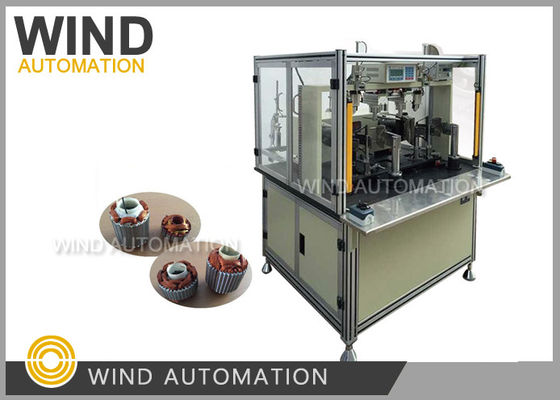

Całkowicie automatyczny wiertnik sufitowy stator Winding Machine dla OD poniżej 110 wysokości 70 mm
Szczegóły Produktu:
Zapłata:
|
Szczegółowy opis produktu
| Warunki: | Nowy | świadectwo: | CE |
|---|---|---|---|
| Stacja robocza: | Podwójna stacja | Prędkość nawijania: | Maks. 1500 obr./min zgodnie ze wskaźnikiem drutu |
| Zakres wielkości statora: | Maksymalna wysokość warstwy laminacyjnej 70 mm (2.76'), OD 110 mm (4.33'). | Kolor maszyny: | Biały lub na wymagania klienta |
| Typ automatyczny: | całkowicie automatyczny | Po wyprzedażach: | Inżynierowie dostępni do obsługi maszyn za granicą |
| High Light: | maszyna do wywijania nawigacji,Wkręcanie silnika bez szczotek |
||
Całkowicie automatyczny wiertnik sufitowy stator Winding Machine dla OD poniżej 110 wysokości 70 mm Wyniki badań
Zastosowanie:
Stator wentylatora AC, stator wentylatora sufitowego, stator wentylatora, wirnik zewnętrzny, generator zmiennej częstotliwości
Zalety:
|
Szerokie zastosowanie |
Ściskanie, owijanie, rozwijanie, indeksowanie i cięcie są w pełni automatyczne
Przymocowanie, cięcie, układanie, indeksowanie sterowane są przez silnik krokówkowy.
Wkręcanie jest sterowane przez:Silnik sterujący inwerterem
|
|
Rozmiar statora |
Szczególnie odpowiedni do statora OD poniżej 110 mm i wysokości poniżej 70 mm
|
|
Silnik wentylatora AC |
2 bieguny, 4 bieguny, 6 biegunów
|
Parametry:
Średnica drutu 0,10 ~ 0,70 mm
Uderzenie węzła układu: 100 mm
Średnica powietrza: 200 mm
Maksymalny obrót 1500 obrótów na minutę
napięcie 220V/50Hz lub dostosować
Moc AC 1,5 kW
Waga 350 kg
Rozmiar 1800 mm*1250 mm*1650 mm
Sugestia:
W przypadku statora o średnicy zewnętrznej mniejszej niż 110 mm i wysokości mniejszej niż 70 mm,
jest dobrym wyborem w całkowicie zautomatyzowanym działaniu
To jest w pełni automatyczna maszyna do zawijania statorów zewnętrznych wirnika,
Dla zwykłych statorów wentylatora 24 gniazda 2 biegun, 4 bieguny, 6 biegunów Motor Stator Winding zewnętrzny wirnik,
Pojemność produkcyjna wynosi około 220 sztuk dziennie z WIND AUTOMATION dwoma stanowiskami statorowymi WIND-8002D,
Normalna prędkość uzwojenia wynosi około 1200 obrotów na minutę,
W każdym razie zdolność produkcyjna nie jest związana tylko z prędkością zawijania,
ale także prędkość indeksowania, prędkość, z jaką operator używa zniewag,
Zgodnie z doświadczeniem producentów silników,
Można mieć dwóch operatorów, którzy pracują razem, aby zwiększyć wydajność obwijania maszyny.
Ponadto, w przypadku statora o różnej wysokości stosu, narzędzia muszą być zmienione,
Następujące próbki i rysunki są potrzebne do produkcji i uruchomienia maszyny:
1Stator 5 sztuk bez owijania.
2Stator ranny 1 sztuk
3. Włókno miedziane 1 rolka wystarczy do owijania 10 statorów
4Rysunek laminacji statora i rysunek nawijania
