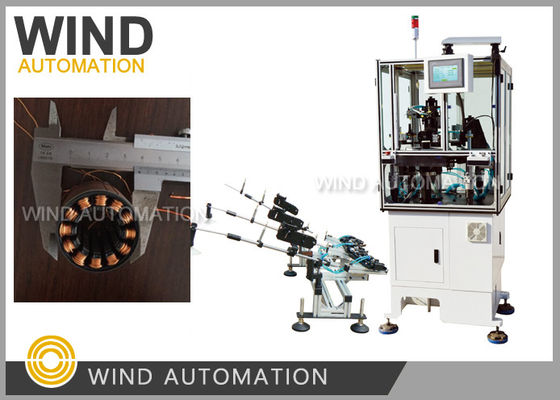

BLDC Motor Stator Winding Machine Needle Type Three Phase

Trzyfazowy silnik BLDC stator cewkowy maszyna owijająca rodzaj igłyWIND-3A-TSM

Zastosowanie:

Wyrobki BLDC z igły z trójfazowym silnikiem, jak maszyna do szycia, sprężarka klimatyzacyjna,

Sprężarka chłodnicza,pompa wodna, silnik pompy paliwowej z 6 biegunami, 9 biegunami, 12

słupki lub 18 słupków

Zalety:

- Nie.✔3 igły wiatr 3slots w tym samym czasie, szersze może zakończyć uzwojenie w3 razy dla 9 biegów BLDC stator

 - Nie.✔ Może wiatr 6, 9, 12 biegunów statory który jest wielokrotności 3slots

- Nie.✔ Prędkość uzwojenia może być ustawiona według różnej średnicy drutu od 0,08 mm do 1,2 mm,

i ciężkie lub lekkie statory o dużej lub małej wysokości stosu, mają dobrą apatię bez liminacji

Właściwości:

Bezszczotkowa maszyna do wywijania statoru silnika WIND-3A-TSMjest zaprojektowany do produkcji wielopolarnego statoru trójfazowego

Jego skręty są kwadratowe.Wykonuje wiązanie i układanie drutów jednocześnie i automatycznie.

Wkręcanie igły, ustawianie, indeksowanie, umieszczanie przewodu mostkowego, przeciąganie przewodów są w pełni automatyczne.

Parametry:

Średnica drutu: 0,08 ~ 1,2 mm (AWG17 ~ AWG39)

Identyfikator statora:15~65mm

Długość rdzenia:7-110 mm

Skręty nr 0-99999

Opcja działania: krok/automatyczny

Bieguny statora: 6 biegunów, 9 biegunów, 12 biegunów, 18 biegunów (na zamówienie)

Ciśnienie powietrza: 5-7 kg/centimeter kwadratowy

Moc: 2 kW, AC220V 50/60Hz

Waga: około 450 kg

Rozmiar: 1600 ((L) x 1100 ((W) x 1400 ((H) mm

BLDC stator winding machine WIND-3A-TSM użyć igły do windy cewki do statora bezpośrednio, w przeciwieństwie do

jakiś zewnętrzny stator lub jakaś uniwersalna maszyna do zawijania armatury prądu stałego, przewód przesuwa się tylko w szczelinę,

Tak więc w przypadku maszyny do wywijania igły, musi być wystarczająco dużo miejsca na ruch igły.

Jeśli musisz kupić maszynę, musisz powiedzieć dostawcy maszynyrysunek statora i

Wysokość, w tym ważny rozmiar szerokości szczeliny w celu sprawdzenia wystarczającej przestrzeni dla ruchu igieł.

Winkler igły WIND-3A-TSM wykonuje 3 uzwojenia naraz.

Niektórzy producenci statorów BLDC rozważają użycie gniazda nachylonego w silniku BLDC, jako konstrukcji nachylonego

Może uzyskać lepszą szybkość wypełniania szczelin i przepływ magnetyczny, do tej pory nawet niektóre włoskich producentów maszyn może

Więc jeśli rozważasz użycie przekrętu, być może trzeba zrobić zwojowanie cewki

ręcznie lub wybierz drogą maszynę do owijania cewki.

Pytanie i odpowiedź:

1Jaki rodzaj uzwojenia igły statora wybierzemy dla statora na załączonym rysunku?

Maszyna do zawijania WIND-3A-TSM z serwo urządzeniem indeksującym układ zawijania

 Według danych o zakrętach, liczba zakrętów 27, średnica drutu 0,8 mm,

Proszę kliknąć poniższe zdjęcie, aby obejrzeć film
