Szczegóły Produktu:
Zapłata:
|
Rodzaj armatury: | Rodzaj haka | Produkcja armatury: | Elektronarzędzie, mikser, odkurzacz, samochodowa pompa olejowa |
---|---|---|---|
Gniazda armatury: | Podwójny ulotnik Slots nawet obejmujące 12 slotów, 16 slotów, 24 slotów, 28 slotów, 36 slotów | Rodzaj uzwojenia: | Uzwojenie okrążenia, a nie uzwojenie fali |
Interfejs człowiek-maszyna: | Diagnozuj Pokaż na ekranie | Metoda operacji: | Krok, Auto, JOG |
High Light: | maszyna do wywijania wirnika,Dynamiczna maszyna do wyważania |

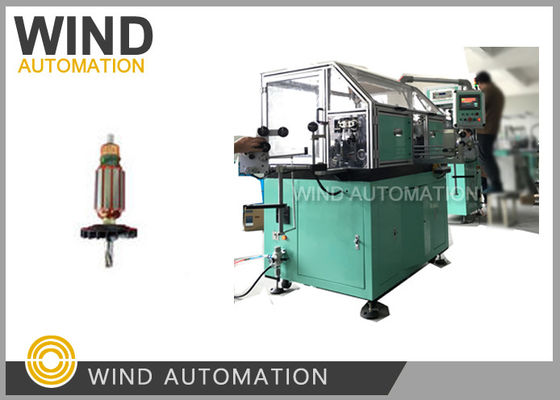

Dwie maszyny do wywijania z automatycznym wiertnikiem do wycieraczki
Zastosowanie:
Ten armatura zwojowa WIND-STR jest szybki maszyna zwojowa cewki dla produkcji mas silników
Wytwarzanie armatur komutacyjnych typu hak, mikser, odkurzacze, młotki, narzędzia elektryczne...
Zasada działania:
Ta w pełni automatyczna wiórowa WIND-STR dostosowuje strukturę podwójnych wiotków,2 sztukMitsubishiserwo
Wykorzystanie silnika napędowego, obrócenia dwóch lotników, i 1pc Mitubishi indeksowania serwo silnik upewnić się, że precyzyjne
indeksowanie.
W trakcie pracy stos armatury jest ściśle zaciskany przez lewą i prawą stronę dwa narzędzia nawijania i wału
W trakcie biegania, przewód przechodzi przez uchwyt drutu, urządzenie napięcia następnie wchodzi
węzeł pusty, wychodzi z koła przesuwnego drutu, a następnie drut przesuwa się do otworu armatury przez latawca

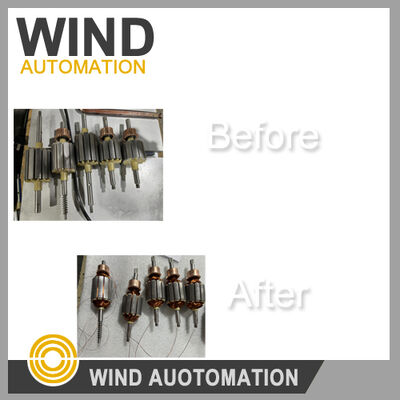

Po tym kroku, armatura do szczeliny, aby zrobić uzwojenie.
Armatura podwójny wiertarka WIND-STR bierze przewodników z dwóch oddzielnych rolki drutu
Jednorazowo z odpowiednią liczbą obrotów i połączony z
odpowiedni haczyk komutatora, armatura jest indeksowana automatycznie do następnej pary gniazd, które mają być
Rana.
Zalety:
1Szaleństwo.Szybko, w normalnych warunkach może wiatr z prędkością 1000~1500rpm, dostać jeden kawałek armatury ran w
23s
2. Parametry uzwojenia można ustawić na ekranie dotykowym dla różnych armatur, łatwa obsługa
jako 12 otworów, 24 haków
Dwanaście gniazd, dwanaście gniazd
Szybkie szczegóły:
Wymóg produkcji owijania armatury |
Rysunek laminacji armatury, schemat zawijania
|
Wykorzystanie wiertarki armatury |
Silnik samochodowy, silnik samochodowy, silnik wycieraczki, silnik mikser
|
Typ komutatora armatury |
Armatury typu hak, niewykończone
|
Dane o parametrach:
Zakres średnicy drutu: 0,16 ~ 1,2 mm
Średnica armatury: 20~85 mm
Długość stosu: 10~70 mm
Średnica wału: 3~15 mm
Długość wału: mniej niż 250 mm
Armatura: nawet.
Numer skrętu: 0~9999
Średnica przełącznika: 8~40 mm
Prędkość obwijania: 0~2500 obrotów na minutę
Moc silnika nawijania: 1,5KWX2
Prędkość wykrywania kąta: 0~3000 obrotów na minutę
Moc silnika wykrywającego kąt: 0,75KWX1
Ciśnienie podania powietrza: 4~6 kg/cm2
Całkowita moc maszyny: 4,0 kW
napięcie: trójfazowe 380V AC 50/60 Hz
Waga: 1250 kg
Rozmiar: 2000 ((długość) X1000 ((szerokość) X1800 ((wysokość) mm
Wielkość opakowania 1800*1510*1920mm wynosi około 5,2 CBM
Kod HS: 8479811000
Główne części:
Japonia Mitsubishi PLC
Japoński system sterowania servomotorem Mitsubishi lub Panasonic
5.7 system kolorowego ekranu dotykowego
Pojemnik SMC
