Szczegóły Produktu:
Zapłata:
|
Typ uzwojenia cewki: | Uzwojenie drutu twornika | Rodzaj silnika: | Narzędzie elektryczne, Toy Motor z 3 i 5 gniazdkami |
---|---|---|---|
Metoda nawijania: | Nawijanie ulotek, a nie nawijanie igieł | Stacja: | cztery |
Kolor maszyny: | Biały lub na wymagania klienta | Wykorzystanie wiertarki: | Części samochodowe,mały silnik prądu stałego, pompa do pralki szyby przedniej, uruchomienie zamka dr |
Nr NCM / Kod HS:: | Maszyna do nawijania cewek 8479811000 | Po wyprzedażach: | Inżynierowie dostępni do serwisowania maszyn za granicą. Części samochodowe, pompa spryskiwacza szyb |
High Light: | maszyna do wywijania cewki armatury,maszyna do wywijania wirnika |

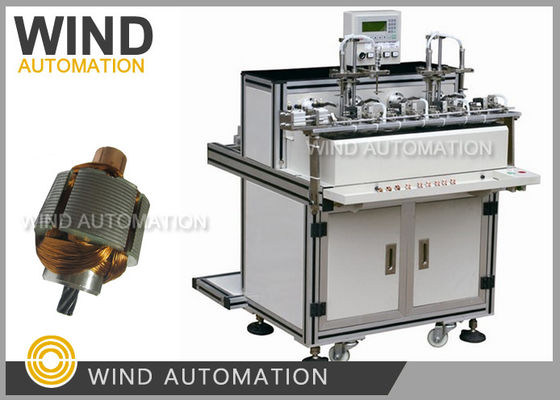

ODD Mikro Armatura Winkler do 3,5 gniazdka WIND-ODD-4
Zastosowanie:
Micro Motor z 3 gniazdkami, 5 gniazdkami, nawet gniazdkami obejmującymi narzędzie elektryczne, zabawkę,
Pompa do zmywania szyby, uruchomienie zamka drzwiowego, części samochodowe
Zalety:
1.Automatyczne zaciskanie, automatyczne nawijanie, automatyczne indeksowanie, automatyczne zakręcenie kąta komutatora
2Wysoka wydajność.Tutaj są 4 stanowiska robocze, 4 armatura może być nawijania w tym samym czasie
3.Zakres średnicy drutu wynosi:0.08~0.55mm (AWG23 ~ AWG40)
4. 98% wskaźnik wydajności powyżej gwarantowany, gdy jakość komutatorów jest dobra
5Do tej pory jest to najlepsza maszyna w Chinach do zawijania armatury typu otworu.
Parametry:
1Średnica drutu: 0,08 ~ 0,55 mm(AWG23 ~ AWG40)
2. Rodzaj armatury: gęste szczeliny, takie jak 3,5 szczeliny wirnika
3Średnica armatury: 8~25 mm (0,315' do 1'')
4Maksymalna długość sztabu armatury: 30 mm
5Prędkość obrotowa silnika: 0~3000 obrotów na minutę
6Maksymalna długość wału: 70 mm
7Moc nominalna: ≤ 1,2 kW
8.Ciśnienie podania powietrza: 0,4 MPa do 0,8 MPa
9napięcie: AC220V 50/60Hz
10.Temperatura środowiska pracy: 0°C~45°C
11wilgotność środowiska pracy: 10%~60% (bez kondensacji)
12Rozmiar maszyny: 1100*1200*1300 mm
13Rozmiar opakowania: 1200*1200*1500 mm
14Maszyna waży 320 kg
15. Waga opakowania: 430 kg
Informacje niezbędne do przesłania zapytania:
1Diagram zawijania obejmuje średnicę drutu
2Rysunek laminacji armatury
Poniżej przedstawiono sposób zawijania rotora z 5 gniazdkami do zastosowania w silnikach biegów prądu stałego:
od przedziału 1 do przedziału 3
Wylot 2 do wylotu 4
Wylot 3 do wylotu 5
Włókna 4 do 1
Wylot 5 do wylotu 2
Proszę kliknąć poniższe zdjęcie, aby obejrzeć film
