Maszyna do fuzji komutatorów drutu 12V 24V prądu stałego silniki szczotkowane

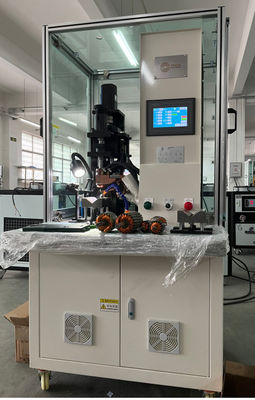

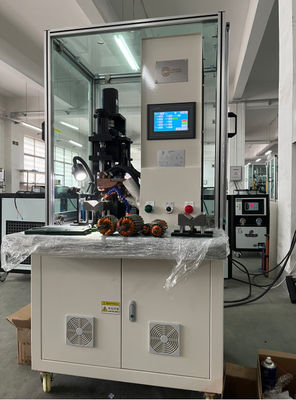

Maszyna do spawania punktów zasilania prądem stałym dla komutatorów armatur, łączących się w gorący stos WIND-DC-CW003

(1)Zastosowanie:

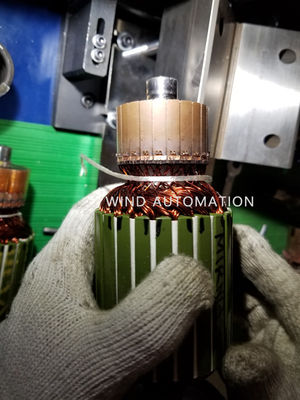

Armatura silnika PMDC z komutatorem haczykowym, komutatorem wznoszącym

(2)Zalety:

(3)Historia bycia gwiazdą produktu:

Pierwszym użytkownikiem dwóch sztuk spawarki WIND-DC-CW003s był producent silników samochodowych, który produkuje

W tym celu wykorzystano włoskie i angielskie maszyny spawalnicze i WIND-

Po kilku miesiącach testowania użytkownik stwierdził, że wynik spawania i jakość jest

To samo co importowana spawarka i zamówiłem o 1% więcej trzy lata później.

Wysokiej częstotliwości Inwerter zasilacz prądu stałego jest trendem w spawaniu komutatorów, niektórzy dostawcy powiedzieli, że używają

Wysokiej częstotliwości używają 2KHz, podczas gdy automatyka wiatrowa może osiągnąć 15KHz, z prawdziwym i czystym prądem stałym

zasilacze, które zapewniają stałą jakość spawania!

(4)Parametry maszyny fuzyjnej:

Średnica drutu: 0,01~1,2 mm

OD armatury: 20~100 mm

Wysokość stosu armatury:10~100 mm

Komutator OD:8~70mm

Źródło powietrza: 5-7 kg/cm2

Moc spawania: 10~30KW

3fazowy prąd AC 380V 50~60Hz

Waga: około 350 kg

Zasilanie z fuzji: Wind Automation samodzielnie opracowany wysokiej częstotliwości 15KHz, 500~5000A

System sterowania: Japan Mitsubishi PLC

Sterowanie indeksowania: Japoński serwowy system pozycjonowania Mitubishi Ekran dotykowy 7'

(5)Właściwości:

1) Przewodnik maszyny spawalniczej komutacyjnej przewodnik ciepłe wiązanie fuzja dla cienkiego lub dużego drutu Wysoka częstotliwość

złącza z inwerterem i komutatorem do gromadzenia na gorąco z małym dużym drutem cienkim i dużym drutem, z oddzielnymi

urządzenie chłodzące wodę (działające jako klimatyzator)

2) Operacja spawania jest związana z tpowierzchnia pręta ungstenowego, ciśnienie, czas spawania, wartość napięcia i prądu

3) Armatura OD, wielkość wału zależy od urządzenia

Normalny zakres OD armatury 20~60 mm

Węzeł poniżej 160 mm Rozmiar węzła

FAQ maszyny spawalniczej (Jak wybrać odpowiednią maszynę do spawania spawalniczego na gorąco

1. Czy każdy segment jest regulowany w zakresie prądu i czasu?

Twoje pytanie dotyczy osiągnięcia równej i stałej jakości fuzji dla każdego segmentu,

Maszyna zasilania prądem stałym o wysokiej zapotrzebowaniu prądu wyjściowego jest równomierna i stała, może zapewnić równą jakość spawania,

Na ekranie ustawienia parametrów maszyny znajduje się 6sekcji ustawienia prądu spawania i czasu dla armatury z wieloma hakami, takimi jak 63hak,

i dla 24 haczyk komutator można podzielić parametr spawania do 3 etapów poprzez ustawienie Bar. nr. jako 1 + 22 + 1 = 24 lub podzielić ustawienie ustawić 1 + 1 + 1 + 2 + 3 + 16 = 24

biorąc pod uwagę czas rozgrzewania pręta elektrycznego i rzeczywistą sytuację,

W rzeczywistej produkcji, jakiś użytkownik ustawił numer paska w sekcji 1 jako 24,

       2Jak kontrolowana jest odległość elektrody?

Odległość sugerowana jest około 1,5 mm do 2 mm, powinna być większa niż 1 mm w przypadku komutator OD mają pewne różnice

Można sprawdzić przez 1,5 mm grubości commidity jako

3Jak jest regulowane i kontrolowane ciśnienie stosowane przez elektrodę na hak?

Przy różnych rozmiarach sprężyny prasowej można regulować ciśnienie, aby kontrolować szorstkość sprężyny,

do lekkiego sterowania śrubą na górze

4.Czy jest jakaś komórka obciążeniowa, która kontroluje ciśnienie?

- Tak, jestem.

Nasza hydrauliczna i serwo prasowa maszyna do komutacji, ustawiania wału ma taki rodzaj komórki obciążeniowej, która może kontrolować i wyświetlać ciśnienie,

Wykorzystamy to na nowej maszynie fuzyjnej z serwo urządzenia ciśnienia później,

To będzie stosowane do lokalnego producenta silników, który poprzednio wymagał

5Jakie są etapy cyklu fuzji, jak każda część tego cyklu jest regulowana?

Cykl fuzji jest elektrody dotknij haczyka komutatora, a następnie naciśnij haczyk komutatora, utrzymując ciśnienie i uwolnić

Proszę sprawdzić wykres cyklu fuzji na zdjęciu ustawienia spawania

Ten cykl jest związany z czterema czynnikami:

elektrody i haczyka komutatora kontaktujące się z powierzchnią powierzchni,

wartość ciśnienia, czas utrzymania ciśnienia, napięcie fuzyjne

Najlepszy cykl można osiągnąć dzięki pracy zespołowej tych czterech czynników,

Wysokiej częstotliwości 15KHz zapewnić czysty wyjście prądu stałego, podczas gdy niektóre maszyny fuzyjne 2KHz, 4KHz nie wysokiej częstotliwości

Stały prąd może upewnić się, że złączenie każdego segmentu bez wahania, więc zasilanie prądem stałym jest szybsze i zaoszczędzić prąd

6.Czy jest jakiś znak ostrzegawczy na złe złączenie?

Tak, maszyna ma tę funkcję

Proszę kliknąć poniższe zdjęcie, aby obejrzeć film
