12-szczelinowa maszyna do nawijania igieł Stojan silnika BLDC 1,13 mm AWG17 Drut miedziany

Chiny 12-szczelinowa maszyna do nawijania igieł Stojan silnika BLDC 1,13 mm AWG17 Drut miedziany dostawca
12-szczelinowa maszyna do nawijania igieł Stojan silnika BLDC 1,13 mm AWG17 Drut miedziany dostawca 12-szczelinowa maszyna do nawijania igieł Stojan silnika BLDC 1,13 mm AWG17 Drut miedziany dostawca

Duży Obraz :  12-szczelinowa maszyna do nawijania igieł Stojan silnika BLDC 1,13 mm AWG17 Drut miedziany

Szczegóły Produktu:

Miejsce pochodzenia: Chiny
Nazwa handlowa: WIND AUTOMATION
Orzecznictwo: CE
Numer modelu: WIND-3A-TSM

Zapłata:

Minimalne zamówienie: 1 szt
Cena: Zbywalny
Zasady płatności: T/T
Szczegółowy opis produktu
Warunki: Nowy świadectwo: CE
Układanie: Nawijanie i układanie w tym samym czasie Maks. Drut: Drut miedziany 1,13 mm AWG17
Typ automatyczny: W pełni automatyczny może obsługiwać cienki drut gruby drut Kolor maszyny: Biały lub na wymagania klienta
Po sprzedażyPrędkość nawijania: Inżynierowie dostępni do obsługi maszyn za granicą
Podkreślić:

wywietrzacz igły

,

Bldc wiązka

12 gniazdek BLDC Motor Stator 1,13 mm AWG17 Miedziana Maszyna do wywijania igłyWIND-3A-TSM







(1)Zastosowanie



Statory BLDC z nawijaniem igły do maszyn do szycia, sprężarka klimatyzacji, lodówka



Kompresor,pompa wodna, silnik pompy paliwowej o 6 biegunach, 9 biegunach, 12 biegunach lub



18 biegunów







(2)Zalety





Szybko jak trzy głowy



maszyna do zawijania



3 igły wiatr 3 szczeliny jednocześnie,



Większa może zakończyć owijanie w



2 razy dla statora 6 szczelin



3 razy dla 9-polarnego statora BLDC



4 razy dla 12 automatów





Zakrętowy zakres



silnik BLDC 3-fazowy z tą samą drogą uzwojenia dla każdej fazy,



Specjalnie odpowiednie do przewodów o grubości przekraczającej 0,8 mm (AWG20)



Ostatnio obsługiwane1.13mm AWG17





Wkręcanie i układanie



Arraying może osiągnąć kompaktowe uzwojenie, nawet opór i lepszy silnik



wydajność









(3)Cechy



Bezszczotkowa maszyna do wywijania statoru silnika WIND-3A-TSMjest zaprojektowany do produkcji wielopolarnego statoru trójfazowego



Jego skręty są kwadratowe.Wykonuje wiązanie i układanie drutów jednocześnie i automatycznie.



Wkręcanie igły, ustawianie, indeksowanie, umieszczanie przewodu mostkowego, przeciąganie przewodów są w pełni automatyczne.



Maszyna do zawijania igły jest bardzo odpowiednia do produkcji statorów o małej szerokości szczeliny i wysokiej szybkości wypełniania szczeliny,



Aby uzyskać lepszą wydajność i lepszy produkt silnika.







(4)Parametry



Średnica drutu:0.08~1.2mm (AWG17~AWG39)



Identyfikator statora:15~65mm



Długość rdzenia:7-110 mm



Skręty nr 0-99999



Opcja działania: krok/automatyczny



Stator: 6 biegunów, 9 biegunów, 12 biegunów, 18 biegunów (na zamówienie)



Ciśnienie powietrza: 5-7 kg/centimeter kwadratowy



Moc: 2 kW, AC220V 50/60Hz



Waga: około 750 kg



Rozmiar: 1600 ((L) x 1100 ((W) x 1400 ((H) mm







Pytanie i odpowiedź:



1Jaki rodzaj uzwojenia igły statora wybierzemy dla statora na załączonym rysunku?



   Maszyna do zawijania WIND-3A-TSM z serwo urządzeniem indeksującym układ zawijania


i kątowy urządzenie swing Cam jest bardzo odpowiedni do owijania stator metioned w rysunku,

Jest bardzo stabilny w zawijaniu dużych i małych drutów, podnoszenia lub lekkich statorów kompresora silnika BLDC

2.Czy możesz również oszacować okres zawijania naszego projektu,ile statorów możemy wyprodukować w

jedengodzinę?



   Według danych o zakrętach, liczba zakrętów 27, średnica drutu 0,8 mm,



Sugerujemy 300 obrotów na minutę, a do uzyskania statoru w zabiegu potrzeba około 1 minuty.



   W ciągu godziny możesz dostać więcej niż 60 sztuk.



3Jaki jest materiał, który mamy dostarczyć do śladu maszyny?



    Poniższe próbki są potrzebne do produkcji i uruchomienia maszyny,



1Stator 5 sztuk bez owijania.



2Stator ranny 1 sztuk



3. Włókno miedziane 1 rolka wystarczy do owijania 15 statorów

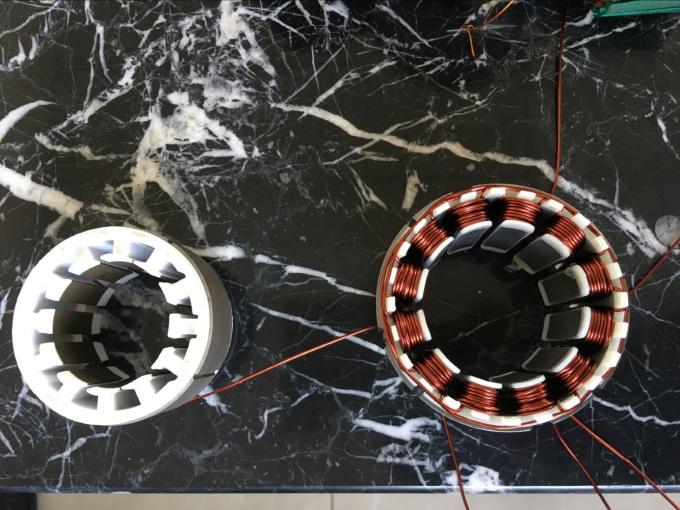

Poniżej znajduje się przykład statora rany



12-szczelinowa maszyna do nawijania igieł Stojan silnika BLDC 1,13 mm AWG17 Drut miedziany
