Szczegóły Produktu:
Zapłata:
|
Warunki: | Nowy | Miernik drutu: | 0.06mm do 1.0mm AWG18 do AWG42 |
---|---|---|---|
Stacja robocza: | 4 igły pojedyncza stacja | Typ automatyzacji: | całkowicie automatyczny |
Kolor maszyny: | Biały lub na wymagania klienta | Po wyprzedażach: | Inżynierowie dostępni do obsługi maszyn za granicą |
High Light: | wywietrzacz igły,Bldc wiązka |

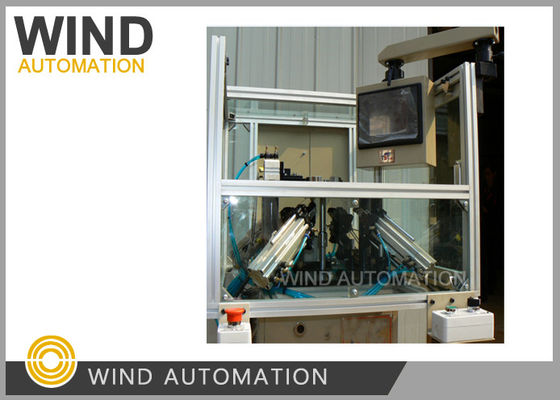

0.06mm do 1.0mm AWG18 do AWG42 Drut 4 biegun stator 4 igły Winding Machine WIND-1A-TSM
Zastosowanie:
Cztery biegunyStatory BLDC
KonkurencyjnośćZalety:
1. Wiatr 4 gniazda na raz w 400RPM, szybko
2. automatyczne zawijanie, automatyczne cięcie drutów
3Jeden lokalny producent samochodów przyniósł ponad 40 sztuk.
i tylko 3 do 4 operatorów są potrzebne do obsługi tych maszyn
Parametry:
Średnica drutu:00,08 ~ 1,00 mm
Identyfikator statora:15~65mm
Długość rdzenia: 7-90 mm
Skręty nr 0-99999
Opcja działania: krok po kroku,automatyczne
Stator: 4 bieguny
Ciśnienie powietrza: 5-7 kg/centimeter kwadratowy
Moc: 2 kW, AC220V 50/60Hz
Rozmiar: 1550*900*1450mm
Waga: około 450 kg
Główne części wiertarki:
Silnik stopniowy o dużej mocy
Mitsubishi PLC
Wbudowany interfejs człowiek-maszyna
butelka AIRTAC
Sugestia:
W zależności od sposobu owijania statora, różne rodzaje igły owijania maszyny mogą mieć jeden, dwa, trzy,
cztery igły.
Dla statora 4 biegunów, zwykle sugerujemy klientowi z 4 igły nawijania maszyny WIND-1A-TSM,
To może uzyskać stator szybki nawet będzie 4 sztuk zaczynając drut i 4 sztuk kończąc drut potrzebny być
połączone,
Igła jest napędzana przez obrotowe urządzenia z przyrządem, które napędzają wrotę zawijającą,
Maszyna WIND-1A-TSM główne części elektryczne takie jak Mitsubishi PLC, Embedded człowiek - maszyna
interfejs, cylinder Airtac itp. posiadają oznakowanie CE,
i eksportowałyśmy do Europy firmy takie jak Francja, Rumunia i tak dalej,
Czy mogę wiedzieć, dlaczego wolisz jedną igłę czy dwie, czy to z powodu drutu mostkowego pokazanego na
Zdjęcie?
Podstawowy typ maszyny WIND-1-TSM z 1 igłą przeznaczona jest do produkcji prototypów statorów o małych
ilość,
Może windę gniazdo jeden po drugim, a może trzeba umieścić most drutu ręcznie, jeśli używasz typu
WIND-1-TSM, jako pokrywa izolacyjna statora, automatycznie zakłada przewód mostkowy.
Drążki silnika indukcyjnego o zacienionym biegunie składają się z 4 szczelin, które są przecinane przez laminacje.
Mniejsza część słopkowego słupka jest skrócona za pomocą cewki.
Ta cewka jest znana jako cewka cieniowa.
który ma cewkę nazywa się cienioną częścią, a druga część słupka nazywana jest częścią bez cieni.
Wzór potrzebny dla producenta maszyny nawijania silnika:
