Warunki: | Nowy | Przewody: | Przewody równoległe |
---|---|---|---|
Rozmiar średnicy zewnętrznej: | 198 mm (7,79 cala), 226 mm (8,89 cala), 262 mm (10,31 cala) | Typ automatyzacji: | W pełni automatyczne nawijanie, indeksowanie, zaciskanie i cięcie |
Kolor maszyny: | Biały lub na wymagania klienta | Po wyprzedażach: | Inżynierowie dostępni do obsługi maszyn za granicą |
Stacja: | Dostępna pojedyncza stacja lub podwójna stacja | Rodzaj uzwojenia: | Nawijanie ulotki zamiast nawijania igły |
High Light: | maszyna do wywijania wentylatora sufitowego,maszyna do zawijania wentylatora |

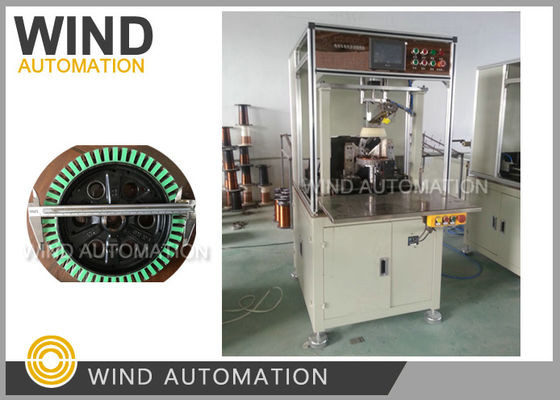

3KW Elektryczny rower Maszyna do zawijania drutu Hub Motor Koło Winder WIND-HMW-1M
Zastosowanie:
Duży stator silnikowy typu OD 198mm, 226mm, 262mm ((7.79' ~ 10.33'')
Rower elektryczny, silnik węzłowy, silnik kołowy
Zalety:
1System serwo trójosiowy, uzwojenie, indeksowanie, układanie są sterowane przez serwo silnik Mitsubishi
2/ Flyer zwinął się szybko.
3. Duży stator zewnętrzny pokrywający zewnętrzną średnicę statora do 266 mm
4. serwomotor o stałym momentu obrotowym, stałe napięcie
5. Mają duże doświadczenie w wiośleniu rowerów elektrycznych do 72V
Dane techniczne:
Stator Slots: bez wymogu
Stator Średnica zewnętrzna:198mm, 226mm,262mm
Armatura Wysokość stosu: 14-30 mm
Średnica drutu: 0,3-0,6 mm
Liczba przewodów:1-13 sztuk
Ciśnienie źródła powietrza:00,4-0,7MPa
Napięcie zasilania: 3 fazy 380V±10% 50Hz
Moc: około 3 kW
Pytanie i odpowiedź:
1.W jaki sposób wywieracz wykonuje indeksowanie: ręcznie czy automatycznie?
Automatycznie z urządzeniem serwo Mitubishi
2.W jaki sposób stator jest mocowany podczas procesu uzwojenia?
Ręczne obciążenie statoru do wału i naciśnij z osłoną
3.Jaki zakres średnic drutu miedzianego może obsługiwać maszyna (minimalny i maksymalny)?
00,3 mm do 0,51 mm
4Jaki zakres długości układania może obsłużyć wywieracz?
Standardowa wielkość nawinięcia koła silnika węzła statoru silnika10 mm ~ 30 mm,
20 mm~50 mm (na zamówienie)
5.Proces zawijania jest automatyczny czy ręczny?
Automatycznie z urządzeniem serwo Mitubishi
6.Czy w trakcie lub po nawijaniu można nacisnąć i zgrubić drut miedziany?
Zkompakować drut po procesie owijania z osobnej maszyny
7.Czy maszyna ma jakieś ograniczenia w wymiarze szerokości otwartego otworu?
Min. szerokość otwartego otworu>1,8 mm, w Chinach szerokość otwartego otworu nawinięcia węzła napędowego jest zwykle 2 mm, 3 mm
8.Jaka jest wysokość maszyny na obszarze pracy operatora?
Wysokość pracy nawijania 750 mm
9. Czy maszynę czujniki, aby sprawdzić, czy okablowanie jest prawidłowe (np czujnik do
sprawdzić czy przewód jest zepsuty)?
Przerwanie maszyny i alarm w przypadku złamania przewodu
10Czy macie maszyny do testowania silnika koła po obwijaniu?
Tak, oddzielna maszyna badawcza
11.Jak wkładasz część do maszyny przed i po wywijaniu?
To ciężki silnik kołowy o masie około 15 kg.
Nie poradziliśmy sobie z tak ciężkim statorem,Optymalne obciążenie/wyładowanie jest wykonywane ręcznie poniżej 5 kg,
Na przykład 198mm OD koło stator silnika masę około 2KGS
Główna konfiguracja:
System sterowania
|
Japonia MitsubishPLC
|
System serwo
|
Japonia Mitsubishsystem serwo
|
System napięcia
|
Silnik serwokompresowy o stałym momentu obrotowym, napięcie stałe
|
