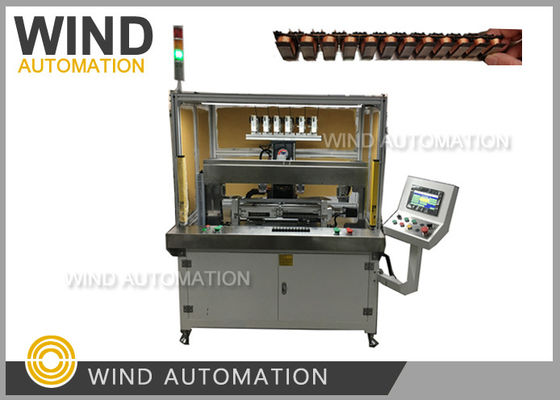

Maszyna do nawijania cewek BLDC o mocy 8 kW 600 obr./min

Chiny Maszyna do nawijania cewek BLDC o mocy 8 kW 600 obr./min dostawca

Duży Obraz :  Maszyna do nawijania cewek BLDC o mocy 8 kW 600 obr./min

Szczegóły Produktu:

Place of Origin: China
Nazwa handlowa: WIND AUTOMATION
Orzecznictwo: CE for major parts
Model Number: WIND-ZR158-2

Zapłata:

Minimalne zamówienie: 1 SZT.
Cena: Negotiable
Packaging Details: Wooden case suitable for sea transportation
Delivery Time: 45 working days
Payment Terms: T/T
Contact Now
Szczegółowy opis produktu
Condition: New Oś kontrolna: Sterowanie serwomechanizmem czteroosiowym
Working station: Two station or Four station available Max Stack Weight: 3KGS
Machine Color: White or Per Customer Requirement Machine Power: 8KW
Automation Type: Fully automatic including Wire Crimped Terminal After sales: Engineers available to service machinery overseas

Laminacja prosta 3-fazowa BLDC Maszyna do nawijania silnika Zaciskany drut do terminala WIND-ZR158-2

Aplikacja uzwojenia maszyny:

BLDC Stator Prosta laminacja Maszyna do nawijania to trend dla producentów silników, którzy chcą

wytwarzają dużą szybkość napełniania szczelin, małe rozmiary otworów, wysokowydajne silniki elektryczne

Dane techniczne maszyny nawijającej:

Średnica drutu: 0,1 mm do 0,8 mm (AWG38 do AWG20)

Całkowita długość stojana: maks. 400 mm

Wysokość stosu stojana: maks. 100 mm

Numer automatu: bez ograniczeń

Liczba zwrotów: bez ograniczeń

Prędkość nawijania: 600 RPM (w zależności od średnicy drutu, wysokości stosu)

Źródło powietrza: 0,4 ~ 0,7 MPa

Moc maszyny: 8 kW

3 fazy AC 380V 50 ~ 60Hz

Waga: około 900 kg

Wymiar: 1100 (W) * 800 (D) * 2000 (H) mm

Maszyna do nawijania WIND-ZR158   Przewagi konkurencyjne:

1. Japan design, Made in China

2. Dwie stacje robocze mogą wiatrować 24SWG, 68 obrotów, 9-biegunowy stojan na zęby w 1,5 minuty (1,5 minuty / 2 sztuki)

3. Każdy segment cewek uzwojenia jest czysty i schludny. Idealna warstwa nawijania nie tylko jest schludna i uporządkowana

wygląd, również dobra jakość przy małej odporności

4. Dwie stacje lub trzy stacje są wyposażone w automatyczne urządzenie ładujące

5. Czas cyklu nawijania 1szt uzwojenia stojana (wymagania dotyczące uzwojenia jak poniżej)



1,5 minuty / 2 sztuki (2 stanowiska robocze), 1,5 minuty / 3 sztuki (3 stanowiska robocze). Dla stojana i słupa

wymaga 68 zwojów uzwojenia drutu. Uzwojenie rozpocznie się od pierwszego zacisku, a przewód zostanie zaciśnięty na zaciskach

a następnie 1 biegun zostanie nawinięty na 68 zwojów cewki, a następnie przewód przejdzie z tylnej części części na 4 biegun,

tutaj ponownie 68 obraca się zgodnie z ruchem wskazówek zegara, a drut przesunie się z powrotem na 7 biegun i ponownie nawinie 68 zwojów cewki

zwijanie, a następnie zaciskanie małego terminalu.

Funkcja maszyny do nawijania stosu prostego laminowania:

1. Poprzez nawijanie igły w górę iw dół oraz obrót stosu laminacji żelazny rdzeń,

każdy utwór może zostać nawinięty. Dlatego, zmieniając program nawijania produktu, odpowiednie uzwojenia

o różnej grubości stosu rdzenia i różnych obrotach można łatwo ustawić liczbę biegunów

2. Dialog człowiek-maszyna może ułatwić pracę i konserwację

3. Drut spiralny obraca się nie. cripmed w terminal można dowolnie ustawić i zatrzymać w dowolnym miejscu 360 °,

W rezultacie umieszczenie drutu mostowego i skrócenie całkowitego czasu cyklu jest proste i wygodne.

Popraw wydajność produkcji

4. Podczas nawijania liczbę cewek w każdej warstwie można elastycznie zmienić, aby uzyskać inny produkt

warstwy typów.

5. Ponieważ operacja rowkowania drutem miedzianym jest wykonywana za pomocą wysokowydajnego systemu sterowania Yaskawa

oraz serwosilnik Yaskawa, można zapewnić stabilność położenia emaliowanego drutu w gnieździe

i dlatego skróć czas zwijania.

6. Można wybrać ręczne lub automatyczne metody podawania robota.

Automatyczny załadunek i rozładunek może zapewnić pełną zautomatyzowaną produkcję linii produkcyjnych,

oszczędność kosztów robocizny dla producentów silników w masowej produkcji.

7. Wszystkie jednostki sprzętu do nawijania zostały w pełni znormalizowane, a narzędzia można łatwo wymienić

Ogólna konserwacja maszyny do nawijania jest prostsza i wygodniejsza.

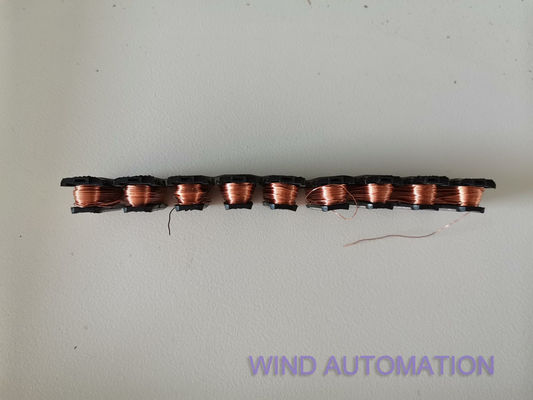

Przykład Istnieje 9 biegunów / zębów.

Kręta seria:

1. biegun-4. biegun-7. biegun

Drugi biegun - piąty biegun - 8 biegun

Biegun 3-go do 6-tego bieguna

Drut: 24SWG DUAL COAT

Główna konfiguracja maszyny nawijającej:

Układ sterowania Japonia Yaskawa
System serwo Japonia Yaskawa
Komponenty elektryczne niskiego napięcia Schneider
Ekran dotykowy Weinview
Czujnik / wyłącznik krańcowy Omron
Prowadnica śruby Hiwin
Jednostka pneumatyczna Airtac
Łożysko kulkowe NSK
Pasek synchronizacyjny (pasek rozrządu) Kontynentalny

W maszynie uzwojenia BLDC są dwie opcje: jedna to pręt, a druga to pas. Wykorzystanie dwóch

urządzenie jest inne: zastosowanie śruby polega na przekształceniu ruchu obrotowego przez nakrętkę na

ruch liniowy. Zastosowanie napędu pasowego polega na przeniesieniu ruchu obrotowego, zmianie kierunku obrotów,

i zmień współczynnik prędkości. Napęd śrubowy, dobra stal, może przenosić duży moment obrotowy, dokładne położenie, łatwo

wytwarzać wibracje uderzeniowe przy częstej komutacji. Przekładnia pasowa, płynna skrzynia biegów, eliminacja

wibracji, łatwe do wyrzucenia pod dużym obciążeniem. Jedna śruba kulowa Śruba kulowa to idealny produkt

przekształca ruch obrotowy w ruch liniowy lub przekształca ruch liniowy w ruch obrotowy. Śruba kulowa

śruby, nakrętki i kuli. Jego funkcją jest przekształcenie ruchu obrotowego w ruch liniowy, który jest tym dalej

rozszerzenie i rozwój śrub kulowych. Znaczenie tego rozwoju polega na zmianie łożyska

od ruchu tocznego po ruch ślizgowy. Ze względu na mały opór tarcia, szeroko stosowane są śruby kulowe

różne urządzenia przemysłowe i precyzyjne.

Śruba kulowa jest najczęściej używanym elementem przekładni w elektronarzędziach i maszynach precyzyjnych. Jego

główną funkcją jest przekształcenie ruchu obrotowego w ruch liniowy lub przekształcenie momentu obrotowego w odwrócenie osiowe

siła, jednocześnie z wysoką precyzją, odwracalnością i wysoką charakterystyką wydajności.

Śruby kulowe:

1. Brak luzu, wysoka sztywność

Do ciśnienia można dodać śrubę kulową, ponieważ ciśnienie wstępne może spowodować luz osiowy do a

wartość ujemna, a następnie uzyskać większą sztywność (śruba kulowa przez kulę, aby dać ciśnienie, w rzeczywistej

zastosowanie do urządzeń mechanicznych itp. dzięki kuli Siła odpychająca może zwiększyć sztywność drutu

część).

2. Szybki posuw może

Śruba kulowa może osiągnąć wysoką prędkość posuwu (ruch) dzięki wysokiej wydajności ruchu i niskiej temperaturze

generacja.

3. Gwarancja wysokiej precyzji


Para śrub kulowych jest produkowana zgodnie z najwyższym na świecie poziomem maszyn i urządzeń

wyprodukowany w Japonii. W szczególności temperatura i wilgotność są ściśle kontrolowane w fabryce

środowisko do szlifowania, montażu i kontroli różnych procesów ze względu na doskonałą jakość

zarządzanie. System zapewnia pełną dokładność.

4. W porównaniu ze śrubą przesuwną moment napędowy wynosi 1/3

Ponieważ między wałkiem śrubowym pary śrub kulowych a nakrętką znajduje się wiele kul tocznych, tym wyżej

wydajność ruchu można uzyskać. W porównaniu z poprzednią parą śrub przesuwnych, napędem

moment obrotowy osiąga 1/3 lub mniej, czyli moc wymagana do osiągnięcia tego samego wyniku ruchu wynosi 1/3

pary śrub tocznych. Pomocne jest oszczędzanie energii elektrycznej.

5. Mikro pasza może


Ponieważ para śrub kulowych wykorzystuje ruch kuli, początkowy moment obrotowy jest bardzo mały i nie występuje pełzanie

występuje zjawisko takie jak ruch ślizgowy i można zagwarantować dokładne karmienie.

Po drugie, pasek rozrządu jest taśmą bez końca z liną stalową lub włóknem szklanym jako warstwą mocną

pokryte poliuretanem (poliuretanowym pasem zębatym) lub gumą neoprenową (gumowy pasek rozrządu). Wewnętrzny

obwód pasa ma kształt zęba i zazębia się z kołem pasowym zębatym. Kiedy

pasek rozrządu jest napędzany, przełożenie przekładni jest dokładne, siła na wale jest mała, struktura jest

kompaktowy, odporność na olej, odporność na zużycie jest dobra, wydajność przeciwstarzeniowa jest dobra, ogólnie

temperatura użytkowania wynosi -20 ° C-80 ° C, v <50 m / s, P <300 kW, i <10, również dla napędów o niskiej prędkości dla napędów, które wymagają

synchronizacja. Napęd paska rozrządu składa się z pierścieniowego pasa o równomiernie rozłożonym profilu zębów

na wewnętrznej powierzchni obwodowej i kole z odpowiednim zespoleniem. Łączy w sobie

zalety napędów pasowych, napędów łańcuchowych i przekładni zębatych. Podczas obracania moc jest przesyłana przez zazębianie

zęby z rowkami zębów koła. Synchroniczny napęd pasowy ma dokładne przełożenie,

bez poślizgu, może uzyskać stały stosunek prędkości, płynną skrzynię biegów, pochłanianie drgań, niski poziom hałasu,

zakres przełożenia, zazwyczaj do 1:10. Dopuszczalne prędkości linii do 50M / S, dostarczające moc z

kilka watów do setek kilowatów. Wysoka wydajność transmisji, generalnie do 98%, zwarta konstrukcja,

nadaje się do transmisji wieloosiowej, bez smarowania, bez zanieczyszczeń, dzięki czemu może pracować w miejscach, które nie są

wolno mieć zanieczyszczenie, a środowisko pracy jest trudne. Ten produkt jest szeroko stosowany w przemyśle tekstylnym, maszynowym

narzędzia, tytoń, kable komunikacyjne, przemysł lekki, przemysł chemiczny, metalurgia, oprzyrządowanie

sprzęt, żywność, górnictwo, ropa naftowa, motoryzacja i inne gałęzie przemysłu w różnych typach urządzeń mechanicznych

transmisja.

Charakterystyka pasa synchronicznego:


(1) Dokładna przekładnia, brak przesuwania podczas pracy i stały współczynnik przełożenia;


(2) Płynna transmisja, z buforem, redukcją drgań, niskim poziomem hałasu;


(3) Wysoka wydajność transmisji, do 0,98, znaczący efekt oszczędności energii;


(4) Łatwa konserwacja, brak smarowania, niskie koszty konserwacji;


(5) Zakres współczynnika prędkości jest duży, zazwyczaj do 10, prędkość linii może osiągnąć 50 m / s, przy dużej mocy

zasięg transmisji, do kilku watów do kilkuset kilowatów;


(6) Może być używany do transmisji na duże odległości z odległością do 10 m od środka.


Po trzecie, różne punkty


1. Zastosowanie śruby polega na przekształceniu ruchu obrotowego w ruch liniowy przez nakrętkę. The

zastosowanie synchronicznej transmisji pasowej polega na przeniesieniu ruchu obrotowego, zmianie kierunku obrotów,

i zmień współczynnik prędkości. Napęd pręta, z dobrą stalą, może przenosić duży moment obrotowy, dokładne położenie,

i łatwe wytwarzanie wibracji uderzeniowych przy częstej komutacji. Z powodu braku luzu między

śruba kulowa i nakrętka, dokładność ruchu liniowego jest wysoka, szczególnie w przypadku częstej komutacji bez

odszkodowanie za odprawę. Tarcie między śrubą kulową a nakrętką jest bardzo małe i jest bardzo łatwe

obrócić. Przekładnia pasowa, płynna skrzynia biegów, eliminacja wibracji, łatwe wyrzucanie pod ciężarem

obciążenie.


2. Ze względu na brak szczeliny między śrubą kulową a śrubą żeńską, precyzja jest wysoka, gdy jest liniowa

ruch, zwłaszcza gdy częsta komutacja nie wymaga kompensacji przerwy. Tarcie

pomiędzy śrubą kulową a nakrętką jest bardzo mała i bardzo łatwo ją obracać. Zasada piłki

przewód śrubowy służy do przekształcenia ruchu obrotowego w ruch liniowy i przekształcenia momentu obrotowego w osiową siłę odwracającą. To

ma takie cechy, jak wysoka precyzja, odwracalność i wysoka wydajność, co jest skokiem w liniowym

seria ruchów.


3, napęd pasowy ma prostą budowę, płynną przekładnię, niski koszt i tłumienie drgań zderzaka

cechy; Śruba kulowa i silnik muszą być połączone ze środkiem sprzęgła, aby uzyskać elastyczność

połączenie. Pasek rozrządu można bezpośrednio podłączyć do wału wyjściowego silnika za pomocą koła synchronicznego.
