Tapingowanie Stator silnika Maszyna do nawijania stojaka Muti Nawijarka igły w pełni automatyczna

Chiny Tapingowanie Stator silnika Maszyna do nawijania stojaka Muti Nawijarka igły w pełni automatyczna dostawca

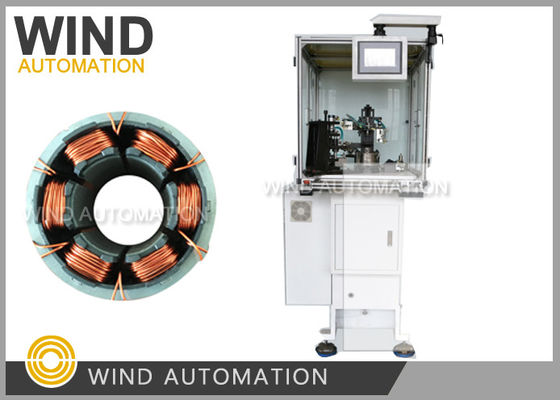

Duży Obraz :  Tapingowanie Stator silnika Maszyna do nawijania stojaka Muti Nawijarka igły w pełni automatyczna

Szczegóły Produktu:

Miejsce pochodzenia: CHINY
Nazwa handlowa: WIND AUTOMATION
Orzecznictwo: CE
Numer modelu: WIND-2C-TSM

Zapłata:

Minimalne zamówienie: 1 SZT.
Cena: Negotiable
Szczegóły pakowania: Paleta
Zasady płatności: T/T
Contact Now
Szczegółowy opis produktu
Typ stojana: BLDC Stator 6 słupów, 9 biegunów, 12 słupów Winding Way Of StatorCertificate: 3 Faza silnika UVW taki sam sposób nawijania
Stacja robocza: Pojedyncza stacja trzy igły Typ automatyzacji: Całkowicie automatyczny
Kolor maszyny: Wymaganie białe lub według klienta Po wyprzedażach: Inżynierowie dostępne do użytku maszyn za granicą

1 Minuty / PC Chiny Automatyczna maszyna uzwojenia stojana silnika BLDC Nawijarka wewnętrzna WIND-2C-TSM

Aplikacja maszyny do nawijania stojana:

Sprężarka klimatyzacji, sprężarka chłodząca, która może być nawijana jednocześnie na 3 igły.

6 słupów, 9 biegunów, 12 biegunów lub 18 słupów Trójfazowy bezszczotkowy stojan silnika 3 fazowy ABC sposób uzwojenia sam.

Zalety maszyny uzwojenia stojana:

Mechaniczny ruch

dysza jak na poniższym rysunku

pokazane

Dysza napędzana przez urządzenie krzywkowe, które nawija zwoje, a następnie przesuwa się

średnica drutu, aby wykonać szykowanie, aby uzyskać wysokie wypełnienie szczeliny

tempo, Stator jest nieruchomy podczas uzwojenia, które nie uderza w dyszę.

Wire Gauge

Szeroki zakres adaptacji drutu miedzianego od 0,08 ~ 1,2 mm (AWG17 ~ AWG39)

szczególnie nadaje się do nawijania grubych drutów o średnicy około 0,8 mm (AWG20)

Jedna stacja



Trzy dysze nawijające w tym samym czasie działają jak trójstacjonarna nawijarka stojana

a jednocześnie jedna nawijarka stojana stacji nie ma synchronizacji

wydać i nabyć inteligentną maszynę, która nie zajmuje dużo miejsca.

Parametr maszyny uzwojenia stojana :

Średnica drutu: 0,08 ~ 1,2 mm (AWG17 ~ AWG39)

ID stojana: 15 ~ 65 mm

Długość rdzenia: 7-110 mm

Okazuje się 0-99999

Opcja działania: stepping / Auto

Bieguny stojana: 6 biegunów, 9 biegunów, 12 biegunów, 18 słupów (Customiz ed )

Ciśnienie powietrza: 5 ~ 7 kg / centymetr kwadratowy

Moc: 2KW , AC220V 50 / 60Hz

Waga: około 450 kg

Wymiar: 1600 (L) x 1100 (W) x 1400 (H) mm

Automatyczna maszyna do nawijania stojanów bezszczotkowych serii WIND-TSM nadaje się do nawijania różnych

rodzaje bezszczotkowych cewek silnika. Emaliowany drut jest bezpośrednio nawinięty na rdzeniu cewki. W porównaniu z

tradycyjna metoda uzwojenia cewki stojana i metoda osadzania uzwojeń, oszczędza koszt

drut emaliowany i zwiększa liczbę cewek (związanych z szybkością napełniania szczeliny silnika elektrycznego).

Strumień magnetyczny zwiększa moc silnika. Ta maszyna serii WIND-TSM może automatycznie

ukończyć procesy nawijania, indeksowania, układania, cięcia i inne. Operator musi tylko wziąć

praca polegająca na zbieraniu i umieszczaniu stojana, co zmniejsza intensywność pracy operatora i osiąga

automatyzacja. Ponadto maszyna ma znaczącą funkcjonalność. Dysze z drutu miedzianego są

poruszanie się zgodnie z ustawionym parametrem, dzięki czemu zwinięty drut jest zwarty, schludny i miły

patrząc.

Lista części Maszyna uzwojenia stojana silnika BLDC WIND-2-TSM

Części

Imię

Spec.

Q

1

Pas wrzeciona

HTD8M-776

1szt

2

Szyk pasowy

HTD8M-624

1szt

3

Pas

HTD5M-825

1szt

4

Bezpiecznik

RT18-32 2A

2szt

5

Bezpiecznik

RT18-32 10A

2szt

6

Magnetyczny przełącznik

AL-11RL-02

1szt

8

Koło ceramiczne

∮4

1szt

Przybory:

1

Klucz imbusowy

8szt

1 zestaw

2

Klucz płaski

13-16 mm

1szt

3

Śrubokręt Word

4 cale

1szt

4

Śrubokręt krzyżakowy

4 cale

1szt

5

Klucz

8szt

1 zestaw

6

Przybornik

1szt

7

Szczypce ukośne

1szt

Część niestandardowa

1

Dysza

1szt
