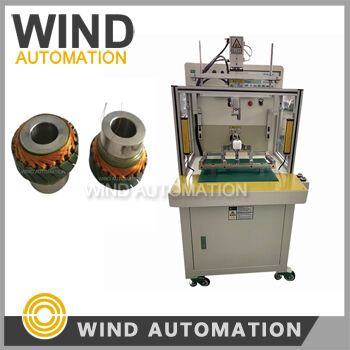

Bldc Pmac Stator Winding Machine 12 24 36 Zęby Strands Wire Flyer Winding
Szczegóły Produktu:
Zapłata:
|
Szczegółowy opis produktu
| Rodzaj silnika: | 12-zębowy 24-zębowy 36-zębowy Zewnętrzny stojan, wirnik, twornik | Kręta droga: | Uzwojenie LRK Można ustawić na sterowniku CNC CNC300 |
|---|---|---|---|
| Stacja robocza: | Stacja pojedyncza lub podwójna | Prędkość nawijania: | 300 obr./min na miernik drutu |
| Pojedynczy drut lub przewody Muti: | Pojedynczy drut lub przewody Muti | Średnica zewnętrzna stojana: | 160 mm (6,30 cala) |
| uzwojenie silnika: | Stojany BLDC i PMAC, pompa, stojan silników modeli samolotów RC, samoloty, drony, | Po wyprzedażach: | Inżynierowie dostępni do obsługi maszyn za granicą |
| High Light: | maszyna do wywijania nawigacji,Maszyna do uzwojenia silnika |
||
Strany Wire Flyer Winding 12-Zębowy 24-Zębowy 36-Zębowy BLDC i PMAC StatoryWyniki badań
Stator Winding Machine zastosowanie:
Stator flyer wywijanie maszyny wywijanie outrunner BLDC silniki statory takie jak
BLDC i PMAC,Stator modelu,Stator wentylatora,Stator wentylatora sufitu,
Motor zabawkowy, stator, wielkości stator zewnętrzny,
Stator drona, samolotu, samolotu, śmigłowca
Silniki samolotów modelu RC
Flyer Winder Pytanie i odpowiedź:
1- Ile miejsca potrzebuje letarg pomiędzy zębami i między dwoma sąsiednimi,
całkowicie zranione zęby?
Maszyna do wywijania ulotek potrzebuje 2,8 mm między zębami dla 27 prętów drutu, wielkości 0,28 mm,
Więc szerokość szczeliny 4 mm wystarczy
2.We potrzebne informacje dotyczące minimalnych i maksymalnych wymiarów statorów,
jak należy zmienić narzędzia/zrobić je dla każdego typu statora
Ponieważ możecie mieć statory typu, odpowiedni będzie jednostacjonarny wiertnik WIND-HMW-205S,
Minimalne i maksymalne wymiary dla statorów w zakresie OD wynoszą12 mm (0,48'), 12 szczelin,
i 160 mm ((6,30'),
3.Naszym celem jest wywijanie statorów, które najprawdopodobniej mają średnicę od 80 mm do 350 mm.
wysokość stosu 15...100 mm
WIND-HMW-205S jest zaprojektowany do produkcji małych statorów OD poniżej 160 mm,
Nie nadaje się do owijania większych statorów,
Jak samochód nie może działać jak ciężarówka,
Inny rodzaj maszyny WIND-HMW-1M jest przeznaczony do uzwojenia koła silnika roweru elektrycznego,
Ten zwojowiec jest przeznaczony do silnika wielkookołowego rowerów elektrycznych,
Latające modele Stator Maszyny owijające Zalety:
| Rodzaj uzwojenia |
Wkręcanie CNC Flyer szybciej niż zakręcanie igły
|
| Inteligentna maszyna, łatwa w wymianie narzędzi |
Maszyna, która wykonuje niestandardowe schematy zawijania, na której można testować różne wartości kv w prototypach i niskich produkcjach. Maszyna do zawijania, taka jak WIND-HMW-205D, może zaoszczędzić dużo czasu na zamówieniu niestandardowego schematu zawijania od producenta. |
| Rozmiar statoru silników Outrunner |
Od 2slots do 24slots, inne gniazda są wykonane na zamówienie, najmniejszy zewnętrzny średnica stator wywijania maszyny może wiatr jest 12mm (0,48 '), 12slots, pokazane w poniższej obrazie stator zdjęcie
|
| Włókna pojedyncze lub wielowłókna |
Statory do wiązania z jednym drutem lub z prądem równoległym
|
| Przewody Muti obsługiwane |
30 sztuk przewodów z 15 sztukami napięć
|
Maszyna do wywijania statoru flyera brushless Motor Outrunner Parametry:
Średnica drutu: 0,10 ~ 0,60 mm (AWG18 ~ AWG23)
Opcja działania: automatyczna
Automatyczne wywieranie, automatyczne indeksowanie, automatyczne układanie wywierania, automatyczne zaciskanie i cięcie
Stator nie. : od 2 do 24 slotów (inne automatyczne automaty)
Przesunięcie drutu: 60 mm
Zapewnienie zasilania: AC220V 50/60Hz
Waga: około 350 kg
Rozmiar: 1260 ((L) x 650 ((W) x 1150 ((H) mm
Kontroler: CNC300
Celem tych uzwojen jest stworzenie pola magnetycznego, gdy przepływa przez nie prąd
Istnieje kilka różnych rodzajów maszyn nawijania, od prostych ręcznych maszyn do skomplikowanych
Maszyny sterowane przez komputer (CNC).
Wiele branż wykorzystuje te urządzenia.
W tym elektronika,statory,rotory i armatury przemysłu motoryzacyjnego i drutu.
Następujące próbki i rysunki są potrzebne do produkcji i uruchomienia maszyny:
1Stator 5 sztuk bez owijania.
2Stator ranny 1 sztuk
3. Włókno miedziane 1 rolka wystarczy do owijania 10 statorów
4Rysunek laminacji statora i rysunek nawijania
Proszę kliknąć poniższy link, aby zobaczyć wideo z nici drutów stator windera
