Zastosowanie: | Silniki szczotkowe 12 V, 24 V DC | Czas cyklu: | 00,4 sekundy na gniazdo z serwomotoryczną prasą |
---|---|---|---|
Rozmiar drutu utrwalającego: | Od 0,01 mm do 1,20 mm dla typów armatur | Urządzenie chłodzące spawanie: | Z oddzielnym urządzeniem chłodzącym wodę |
Łatwa regulacja: | Operacja spawania i ustawienie są łatwe dla operatora | Spawanie dużym zakresem średnic drutu: | Od 0,01 mm do 1,20 mm dla typów armatur |
Waga brutto: | 662KGS, w tym paleta opakowaniowa | Jakość utrwalania: | Prąd bezpiecznika, czas bezpiecznika, ciśnienie, rezystancja styku |

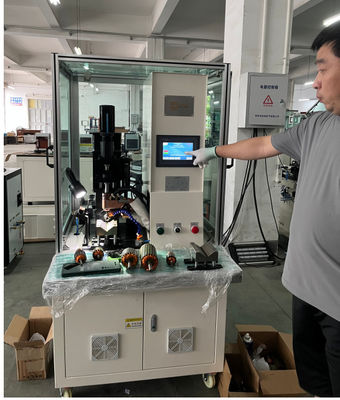

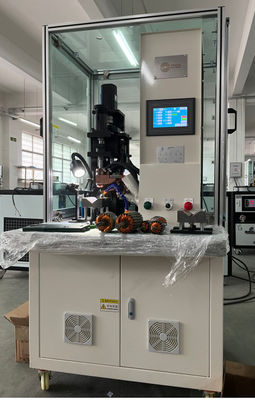

Maszyna do spawania punktów zasilania prądem stałym dla komutatorów armatur, łączących się w gorący stos WIND-DC-CW003
(1)Zastosowanie:
Armatura silnika PMDC z komutatorem haczykowym, komutatorem wznoszącym
(2)Zalety:
Gwarancja jakości fuzji |
Samodzielnie opracowany wysokiej częstotliwości 15KHz zasilanie zapewnić stały
jakość fuzji
|
Szerokie zastosowanie |
MiedźAdaptacja szerokości drutu od 0,01 mm do 1,20 mm ((AWG44 ~ AWG17)
|
Łatwe w obsłudze |
Łatwo dla operatora.
i WIND-DC-CW003 uzyskać najczęściej powtarzane polecenie wśród spawarek
|
(3)Pytanie i odpowiedź maszyny lutowniczej:
1- Czy każdy segment jest regulowany w zakresie prądu i czasu?
Myślę, że twoje pytanie dotyczy osiągnięcia równej i stałej jakości fuzji dla każdego segmentu,
Maszyna zasilania prądem stałym o wysokiej zapotrzebowaniu prądu wyjściowego jest równomierna i stała, może zapewnić równą jakość spawania,
Na ekranie ustawienia parametrów maszyny znajduje się 6sekcji ustawienia prądu spawania i czasu dla armatury z wieloma hakami, takimi jak 63hak,
i dla 24 haczyk komutator można podzielić parametr spawania do 3 etapów poprzez ustawienie Bar. nr. jako 1 + 22 + 1 = 24 lub podzielić ustawienie ustawić 1 + 1 + 1 + 2 + 3 + 16 = 24
biorąc pod uwagę czas rozgrzewania pręta elektrycznego i rzeczywistą sytuację,
W rzeczywistej produkcji, jakiś użytkownik ustawił numer paska w sekcji 1 jako 24,
2- Jak kontrolowana jest odległość elektrody?
--- Proponowana odległość wynosi około 1,5 mm do 2 mm, powinna być większa niż 1 mm w przypadku, gdy komutator OD ma pewne różnice
Możesz sprawdzić przez 1,5 mm grubości commidity jako gazu wtyczki
3- Czy istnieje jakiś ruler, który mierzy i oddaje tę odległość?
- Jeszcze nie linia, tylko obserwacja operatora.
4- Jak jest regulowane i kontrolowane ciśnienie stosowane przez elektrodę na hak?
--- Przy różnych rozmiarach sprężyny prasowej ciśnienie można regulować, w przypadku kontroli szorstkiej sprężyny, w przypadku lekkiej kontroli śruby na wierzchu
najnowszy typ WIND-TMI-3 z serwomotorem do regulacji ciśnienia
Czy istnieje komórka obciążeniowa, która kontroluje ciśnienie?
--- Jeszcze nie.
maszyna do prasowania hydraulicznego i serwo automatyki wiatrowej dla komutatorów,
w układzie wału znajdują się tego rodzaju komórki obciążeniowe, które mogą kontrolować i wykazywać ciśnienie,
Wykorzystamy to na nowej maszynie fuzyjnej WIND-TMI-3 z serwo urządzeniem ciśnienia później,
Będzie to miało zastosowanie do użytkowników lokalnych, którzy najpierw potrzebowali
6- Jak kontrolowany jest prąd fuzji, czy jest utrzymywany w stałym tempie?
--- Prąd stały fuzji jest sterowany przez napięcie
7 - Jakie są etapy cyklu fuzji, w jaki sposób każda część tego cyklu jest dostosowywana?
--- cyklu fuzji jest elektrody dotknij haczyka komutatora, a następnie naciśnij haczyk komutatora, utrzymując ciśnienie i uwolnić
Proszę sprawdzić wykres cyklu fuzji na załączonym zdjęciu
Ten cykl jest związany z czterema czynnikami:
powierzchnia powierzchni elektrody i haczyka komutatora, wartość ciśnienia, czas utrzymania ciśnienia, napięcie fuzji
Najlepszy cykl można osiągnąć dzięki pracy zespołowej tych czterech czynników,
Czas cyklu WIND-TMI-3 może osiągnąć jest 0,4 sekundy na gniazdo, najszybszy w Chinach silnik armatury maszyny fuzyjne do tej pory
Wysokiej częstotliwości 15KHz zapewnić czysty wyjście prądu stałego, podczas gdy niektóre maszyny fuzyjne 2KHz, 4KHz nie wysokiej częstotliwości
Stały prąd może upewnić się, że złączenie każdego segmentu bez wahania, więc zasilanie prądem stałym jest szybsze i zaoszczędzić prąd
8- Czy istnieje jakiś znak ostrzegawczy na złe złączenie?
--- Tak, maszyna ma tę funkcję
(4)Parametry maszyny fuzyjnej:
Średnica drutu: 0,01~1,2 mm
OD armatury: 20~100 mm
Wysokość stosu armatury:10~100 mm
Komutator OD:8~70mm
Źródło powietrza: 5-7 kg/cm2
Moc spawania: 10~30KW
3fazowy prąd AC 380V 50~60Hz
Waga: około 350 kg
Zasilanie z fuzji: Wind Automation samodzielnie opracowany wysokiej częstotliwości 15KHz, 500~5000A
System sterowania: Japan Mitsubishi PLC
Sterowanie indeksowania: Japoński serwowy system pozycjonowania Mitubishi Ekran dotykowy 7'
(5)Właściwości:

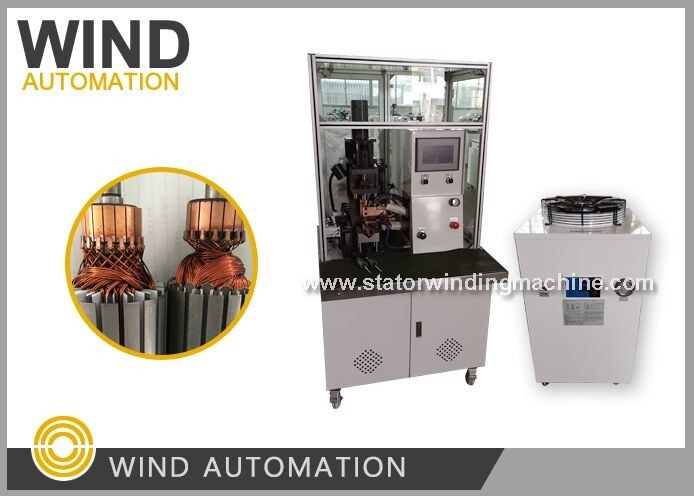

1) Przewodnik maszyny spawalniczej komutacyjnej przewodnik ciepłe wiązanie fuzja dla cienkiego lub dużego drutu wysoka częstotliwość
złącza z inwerterem i komutatorem do gromadzenia na gorąco z małym dużym drutem cienkim i dużym drutem, z oddzielnymi
urządzenie chłodzące wodę (działające jako klimatyzator)
2) Operacja spawania jest związana z tpowierzchnia pręta ungstenowego, ciśnienie, czas spawania, wartość napięcia i prądu
3) Armatura OD, wielkość wału zależy od urządzenia
Normalny zakres OD armatury 20~60 mm
Węzeł poniżej 160 mm Rozmiar węzła
FAQ maszyny spawalniczej (Jak wybrać odpowiednią maszynę do spawania spawalniczego na gorąco
Twoje pytanie dotyczy osiągnięcia równej i stałej jakości fuzji dla każdego segmentu,
Maszyna zasilania prądem stałym o wysokiej zapotrzebowaniu prądu wyjściowego jest równomierna i stała, może zapewnić równą jakość spawania,
Na ekranie ustawienia parametrów maszyny znajduje się 6sekcji ustawienia prądu spawania i czasu dla armatury z wieloma hakami, takimi jak 63hak,
i dla 24 haczyk komutator można podzielić parametr spawania do 3 etapów poprzez ustawienie Bar. nr. jako 1 + 22 + 1 = 24 lub podzielić ustawienie ustawić 1 + 1 + 1 + 2 + 3 + 16 = 24
biorąc pod uwagę czas rozgrzewania pręta elektrycznego i rzeczywistą sytuację,
W rzeczywistej produkcji, jakiś użytkownik ustawił numer paska w sekcji 1 jako 24,
2Jak kontrolowana jest odległość elektrody?
Odległość sugerowana jest około 1,5 mm do 2 mm, powinna być większa niż 1 mm w przypadku komutator OD mają pewne różnice
Można sprawdzić przez 1,5 mm grubości commidity jako
3Jak jest regulowane i kontrolowane ciśnienie stosowane przez elektrodę na hak?
Przy różnych rozmiarach sprężyny prasowej można regulować ciśnienie, aby kontrolować szorstkość sprężyny,
do lekkiego sterowania śrubą na górze
4.Czy jest jakaś komórka obciążeniowa, która kontroluje ciśnienie?
- Tak, jestem.
Wind Automation hydrauliczne i serwo prasowe maszyny do komutator, układu wału mają tego rodzaju komórki obciążenia, które mogą kontrolować i wyświetlać ciśnienie,
Wykorzystujemy to w nowej maszynie do fuzji WIND-TMI-3 z serwo urządzeniem ciśnienia,
To będzie stosowane do lokalnego producenta silników, który poprzednio wymagał
5Jakie są etapy cyklu fuzji, jak każda część tego cyklu jest regulowana?
Cykl fuzji jest elektrody dotknij haczyka komutatora, a następnie naciśnij haczyk komutatora, utrzymując ciśnienie i uwolnić
Proszę sprawdzić wykres cyklu fuzji na zdjęciu ustawienia spawania
Ten cykl jest związany z czterema czynnikami:
elektrody i haczyka komutatora kontaktujące się z powierzchnią powierzchni,
wartość ciśnienia, czas utrzymania ciśnienia, napięcie fuzyjne
Najlepszy cykl można osiągnąć dzięki pracy zespołowej tych czterech czynników,
Wysokiej częstotliwości 15KHz zapewnić czysty wyjście prądu stałego, podczas gdy niektóre maszyny fuzyjne 2KHz, 4KHz nie wysokiej częstotliwości
Stały prąd może upewnić się, że złączenie każdego segmentu bez wahania, więc zasilanie prądem stałym jest szybsze i zaoszczędzić prąd
6.Czy jest jakiś znak ostrzegawczy na złe złączenie?
Tak, maszyna ma tę funkcję
