Szczegóły Produktu:
Zapłata:
|
Diagram zawijania: | Zgodnie z schematem obwijania | Rodzaj uzwojenia: | Nawijanie igłą zamiast wiertarki |
---|---|---|---|
Stacja robocza: | Jednostacja 3 igły jako trzy stacje wiertarki | Prędkość nawijania: | 300 obr./min do 500 obr./min zgodnie ze wskaźnikiem drutu |
Typ automatyczny: | całkowicie automatyczny | Kolor maszyny: | Biały lub na wymagania klienta |
Rozmiar przewodu: | AWG 17, 1,2 mm | Po wyprzedażach: | Inżynierowie dostępni do obsługi maszyn za granicą |

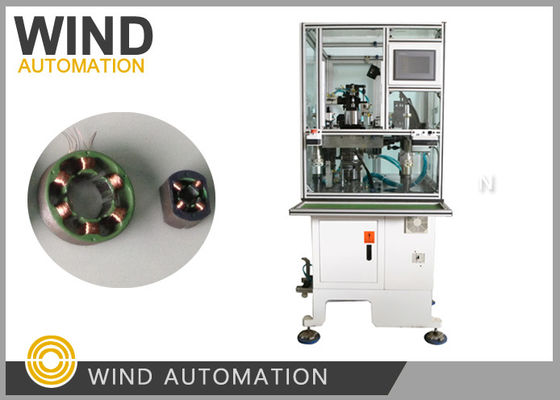

Powłoka powlekana izolowana cewka statorowa maszyna do wiązania igły wiązkaWIND-3A-TSM
Zastosowanie:
Wyrobki BLDC z igły z trójfazowym silnikiem, jak maszyna do szycia, sprężarka klimatyzacyjna,
Sprężarka chłodnicza,pompa wodna, silnik pompy paliwowej z 6 biegunami, 9 biegunami, 12
słupki lub 18 słupków
Zalety:
- Nie.✔3 igły wiatr 3slots w tym samym czasie, szersze może zakończyć uzwojenie w3 razy dla 9 biegów BLDC stator
- Nie.✔ Może wiatr 6, 9, 12 biegunów statory który jest wielokrotności 3slots
- Nie.✔ Prędkość uzwojenia może być ustawiona według różnej średnicy drutu od 0,08 mm do 1,2 mm,
i ciężkie lub lekkie statory o dużej lub małej wysokości stosu, mają dobrą apatię bez liminacji
Właściwości:
Bezszczotkowa maszyna do wywijania statoru silnika WIND-3A-TSMjest zaprojektowany do produkcji wielopolarnego statoru trójfazowego
Jego skręty są kwadratowe.Wykonuje wiązanie i układanie drutów jednocześnie i automatycznie.
Wkręcanie igły, ustawianie, indeksowanie, umieszczanie przewodu mostkowego, przeciąganie przewodów są w pełni automatyczne.
Parametry:
Średnica drutu: 0,08 ~ 1,2 mm (AWG17 ~ AWG39)
Identyfikator statora:15~65mm
Długość rdzenia:7-110 mm
Skręty nr 0-99999
Opcja działania: krok/automatyczny
Bieguny statora: 6 biegunów, 9 biegunów, 12 biegunów, 18 biegunów (na zamówienie)
Ciśnienie powietrza: 5-7 kg/centimeter kwadratowy
Moc: 2 kW, AC220V 50/60Hz
Waga: około 450 kg
Rozmiar: 1600 ((L) x 1100 ((W) x 1400 ((H) mm
1Jaki rodzaj uzwojenia igły statora wybierzemy dla statora na załączonym rysunku?
Maszyna do zawijania WIND-3A-TSM z serwo urządzeniem indeksującym układ zawijania
Według danych o zakrętach, liczba zakrętów 27, średnica drutu 0,8 mm,
Sugerujemy 300 obrotów na minutę, a do uzyskania statoru w zabiegu potrzeba około 1 minuty.
W ciągu godziny możesz dostać więcej niż 60 sztuk.
3Jaki jest materiał, który mamy dostarczyć do śladu maszyny?
Następujące próbki są potrzebne do produkcji i uruchomienia maszyn:
1Stator 5 sztuk bez owijania.
2Stator ranny 1 sztuk
3. Włókno miedziane 1 rolka wystarczy do owijania 15 statorów
4Jak rozwiązać problem, jeśli mamy pytanie, kiedy zaczynamy używać maszyny?
Możesz wysłać e-mail do nas, Wind Automation może odpowiedzieć na e-mail w ciągu 24 godzin,
Poniżej znajduje się przykład strzelania w przypadku problemów,
Aby umożliwić maszynie obrócić się do pozycji domowej, proszę wykonać poniższe kroki,
1Naciśnij "Ręcznie", podnieś główny wrot z działaniem
2. Zmontować dysze, ponieważ względne pozycji potrzebują dysze
3. Dostosować trzy swithes na proces PDF
4. Po wszystkim swithes jest dobrze ustawione, naciśnij Emergency iść do pozycji domowej i maszyna będzie działać dobrze
Proszę kliknąć poniższe zdjęcie, aby obejrzeć film
