Szczegóły Produktu:
Zapłata:
|
Warunki: | Nowy | świadectwo: | CE |
---|---|---|---|
Stacja robocza: | Pojedyncza stacja | Prędkość nawijania: | Maks. 1500 obr./min zgodnie ze wskaźnikiem drutu |
Typ automatyczny: | całkowicie automatyczny | Kolor maszyny: | Biały lub na wymagania klienta |
Po sprzedażyPrędkość nawijania: | Inżynierowie dostępni do obsługi maszyn za granicą |

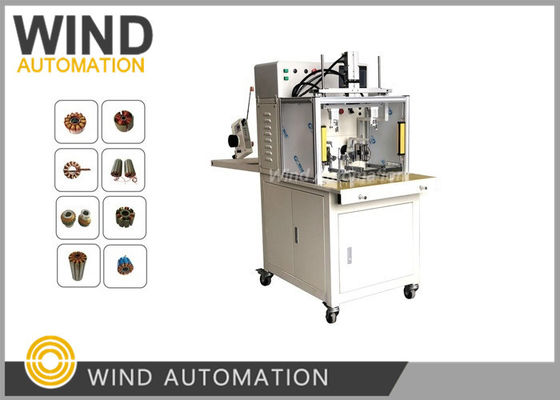

Fan Motor Stator Flyer Winding Machine For Brushless Outrunner 2/4/6 Włoki silnikaWIND-HMW-205S
Zastosowanie:
Silniki modelowe |
Lotnicze modele, samoloty, samoloty, śmigłowce, statory
|
Silniki wyścigowe |
Stator wentylatora, wentylatora, statora wentylatora sufitowego, silnika zabawki
|
Silnik kołowy |
Skateboard, koło, stator, skuter elektryczny, skuter z równowagą.
Stator silnika pojazdów samowyważających
|
Duży stator zewnętrzny
|
Zalety:
Podstawowe wywijanie ulotki jeden po drugim |
Łatwe w regulacji i obsłudze,
maszyna przeznaczona do statoru silników modelu
|
Powszechny zakres |
Od 2 do 24 slotów
|
Przewody Muti obsługiwane |
30 sztuk drutów
|
Parametry:
Średnica drutu: 0,10 ~ 0,60 mm
Opcja działania: automatyczna
Automatyczne wywieranie, automatyczne indeksowanie, automatyczne układanie wywierania, automatyczne zaciskanie i cięcie
Stator nie. : od 2 do 24 slotów (inne automatyczne automaty)
Przesunięcie drutu: 60 mm
Zapewnienie zasilania: AC220V 50/60Hz
Waga: około 350 kg
Rozmiar: 1260 ((L) x 650 ((W) x 1150 ((H) mm
Stator OD 0,433', Wysokość 0,157', rozmiar drutu AWG36, 40 obrotów
Charakterystyka silnika bez szczotki:
1.Wielkość
Jeśli wybierzesz bezszczotkowy silnik prądu stałego, zobaczysz wiele podobnych modeli, takich jak 2216, 2814 itp.
Najwyższe dwie liczby to średnica zewnętrzna statora (mm), a ostatnie dwie liczby to wysokość statora (mm).
większa średnica zewnętrzna i wysokość statora, tym większe jądro statora i większa liczba
Oczywiście, im większy rozmiar statora silnika, tym większa
moc, ale cięższy ciężar.
Jeśli silnik jest 2216, zewnętrzna średnica statora jest 22 mm, a wysokość statora jest 16 mm.
średnica i wysokość statora są proporcjonalne do mocy silnika i oczywiście 2218 jest wyższa
Statystyka silnika 2218 musi być większa niż 2216.
można zobaczyć moc dwóch z dwóch silników z tym samym OD, ale to jest zazwyczaj dla tej samej średnicy statora
W przypadku, gdy stator bez szczotki jest o różnej wysokości,
A stator zewnętrzna średnica nie są takie same jak, to trudne do porównania z modelem.
Należy zauważyć, że wymiar ten odnosi się do samego statora, a nie do wielkości silnika, grubości
powłoka silnika, kształt rozpraszania ciepła, wysokość podstawy itp., które wszystkie wpływają na
wielkość zewnętrzna silnika, więc osąd mocy przy użyciu wielkości statora jest standardowy i niezawodny
niż wielkość zewnętrzna.
2.Liczba i liczba słupów silnika
1) Liczba szczelin (N): liczba rowerów w rdzeniu statora.
Więc liczba rowerów jest wielokrotnością 3.
2) Liczba biegunów (P): liczba stali magnetycznej na statorze, magnes musi być używany w parach
na północnym i południowym biegunach, a liczba biegunów będzie równa.
Numer gniazda i numer bieguna silnika są bezpośrednio zapisywane jako numer gniazda numer N bieguna
liczbę P, np. 12P14N, która jest znaczeniem bieguna 14 w szczelinie 12.
3) Charakterystyka liczby otworów i liczby słupów
a. Liczba gniazd (N) i liczba słupów (P) są odwrotnie proporcjonalne do maksymalnej
prędkość,
Im mniejsza liczba gniazd (liczba słupów), tym wyższa optymalna prędkość silnika.
Na przykład najwyższa prędkość 9N12P jest wyższa niż prędkość 12N14.
b. W tym samym przypadku liczby gniazd ((N) liczba biegunów (P) jest proporcjonalna do momentu obrotowego,
Im większa liczba, tym większy moment obrotowy.
c. W normalnych okolicznościach liczba gniazd (N) i liczba słupów (P) wzrasta, zmysł
Frustracja (mniejszy silnik odczuwa uczucie frustracji opornej, gdy silnik nie jest naładowany
W teorii drgań silnika będzie mniej, ale ponieważ gniazda są trudne do wykonania
aktywny bilans.
3.KV
Wartość KV silnika bez szczotki jest zdefiniowana jako prędkość / V, co oznacza, że napięcie wejściowe jest
zwiększone o 1 volt (V), zwiększa się prędkość obrotowa (obrot / minutę) silnika bezpędzlowego.
w niniejszej definicji napięcie i prędkość biegu silnika na biegu jałowym podlegają ściśle liniowemu stosunkowi proporcjonalnemu i są
stałe, niezależnie od związku między napięciem roboczym silnika, napięciem i prędkością.
Następujące próbki i rysunki są potrzebne do produkcji i uruchomienia maszyny:
1Stator 5 sztuk bez owijania.
2Stator ranny 1 sztuk
3. Włókno miedziane 1 rolka wystarczy do owijania 10 statorów
4Rysunek laminacji statora i rysunek nawijania
Proszę kliknąć poniższe zdjęcie, aby obejrzeć film
