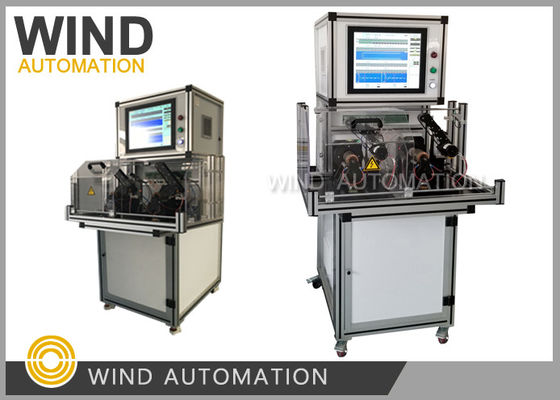

Sprzęt do testowania podwójnej armatury stacji dla startera samochodowego o niskim obciążeniu
Szczegóły Produktu:
Zapłata:
|
Szczegółowy opis produktu
| Obiekt testowy: | Rezystancja DC, rezystancja izolacji, udar, hipopotam | Rodzaj armatury: | Armatura silnika do uruchamiania |
|---|---|---|---|
| Stacja robocza: | Podwójna stacja | Typ automatyzacji: | Automatyczne pozycjonowanie |
| Wyświetlanie zawartości elementu testowego: | Wynik testu Intuicyjne wyświetlanie na ekranie jeden po drugim | Gniazda armatury: | 13, 17, 19 (kilka), 21,23,25,27, 28,29,33 slotów (często) |
Dwukrotny tester armatury stacji dla startera samochodowego o niskim obciążeniu Wyniki badania
| Automatyka wiatrowa w Szanghaju | |
| Model badacza | Wyniki badania |
| Urządzenie do pomiaru sprzętu | PC & PLC |
| System operacyjny i wersja | Okna |
| Oprogramowanie | Systemy wbudowane |
| Opcja danych statystycznych | - Tak, proszę. |
| Funkcja drukowania raportów | Port USB do pobierania danych statystycznych |
| Funkcja oznakowania | Można dodać przy dodatkowych kosztach |
| Specyfikacje mechaniczne | |
| Wymagania dotyczące pozycji pneumatycznej | - Tak, tak. |
| Narzędzia mechaniczne rozszerzalne z Nbr obudowy gołej | - Tak, tak. |
| Zmiana w czasie | 10 minut. |
| Pojemność stacji badawczej | Dwie stacje. |
| Wykorzystanie urządzeń do badania | |
| Badanie odporności spawania | - Tak, tak. |
| Odporność bar do bar | - Tak, tak. |
| Oporność na izolację | - Tak, tak. |
| Badanie siły dielektrycznej | - Tak, tak. |
| Badanie napięcia | - Tak, tak. |
(1)Zastosowanie
Armatura startowa do 36 gniazd
obejmujące 13, 17, 19 (niewiele), 21,23,25,27, 28,29,33 miejsca (wspólne)
(2)Zalety
a. Automatyczne ustawianie pozycji, bez konieczności ręcznej kontroli pozycji początkowej przez operatora
b. Największy producent armatury startowej zamówił ponad 10 sztuk i 100% zadowolenie
c. Czas cyklu paneli badawczej: 8 do 9 s (według 33 barów)
(3)Dane techniczne
|
Element testowy
|
Metoda badania
|
|
Bar do Bar rezystancji,0.01mΩ~10mΩ (Wykrycie poza zasięgiem)
|
Pomiar na czterech terminach w celu zapewnienia dokładności
|
|
Oporność spawania,00,001mΩ-10mΩ (Wykrycie poza zasięgiem)
|
Pomiar na sześciu terminach w celu zapewnienia dokładności
|
|
Opór krzyżowy 0,01mΩ-10mΩ
|
Pomiar na czterech terminach w celu zapewnienia dokładności
|
|
Przesilenie 100-1000V (100V/czas) Krzyż pulsowy:00,5 u sekundy, częstotliwość 1~40MHz
|
Standardowa forma fali to Pisz, OK forma fali jest zielona, NG jest czerwony
|
|
Odporność izolacyjna DC 500V Czas badania: 1 ~ 10 s (0,1 s/czas)
|
Zakres: 1 do 500 MΩ Dokładność: ≤ ± 5%
|
|
Hipot AC 100-1000V
|
Czas badania: 1 ~ 10 s (0,1 s/czas)
|
(4)Główna konfiguracja
15 ̇ Układ próbkowania na ekranie dotykowym: BB Relay: NAIS Relay wysokiego napięcia: Meder
Części pneumatyczne:Airtec
Władza: 220V,50Hz
Ciśnienie powietrza:00,4-0,6 MPa
Temperatura: 0~45°C
Wymiar: 950 mm*1250 mm*580 mm
Kod HS:9030390000
(5)WyposażenieRang tolerancji
W przypadku typów armatur wymagane są następujące elementy i dostosowanie tolerancji:
1. Komutator armatury z tymi samymi pręty, tolerancja średnicy zewnętrznej wynosi +4 mm
2W przypadku zmiany zewnętrznej średnicy armatury należy wymienić urządzenie do utrzymania
(6)Części do noszenia
1.Piny kontaktowe komunikacyjne (jeden rok dla typu automatycznego, pół roku dla typu ręcznego ładowania)
2. Gumowe oprawy obrotowe
(7)Pytanie i odpowiedź
Zapytaj:
Nie rozumiem, czy ten odsetek wynosi 25-30%.
W podręczniku jest napisane, że wyniki są odchylenia 5%.
Puls zmienia się na przykład od 1100 do 1050?
Odpowiedź:
Wykorzystanie badań nadprężeniowych Wysokie napięcie napięcie impulsowe stosowane do uzwojen, poprzez rozkład i porównanie drgań
przestrzeni falnej w celu ustalenia, czy uzwojenie ma problem,
Wynikiem jest porównanie powierzchni różnicy wzorcowej i badanej fali, S1-S0/S0 jest
Procent, powinien znajdować się w granicach "Judge Uper ((%) ",
Zwykle niektórzy z naszych lokalnych użytkowników, producent armatury starterowej ustawił go na 25% ~ 30%.
I napięcie impulsu nie jest prądem stałym, jest zmienną,
Na przykład, gdy wprowadzasz 1000V, może to być 1100V lub 1050V,
Wykorzystane napięcie w wyniku prądu, prędkość uwalniania energii jest różna za każdym razem, również
Tak więc dane pokazane są tylko odniesieniem, będzie to różne za każdym razem,
Ogólnie rzecz biorąc, wynik testu Surge jest raczej jakościowy niż ilościowy.
Proszę kliknąć poniższe zdjęcie, aby zobaczyć armaturę tester wideo
