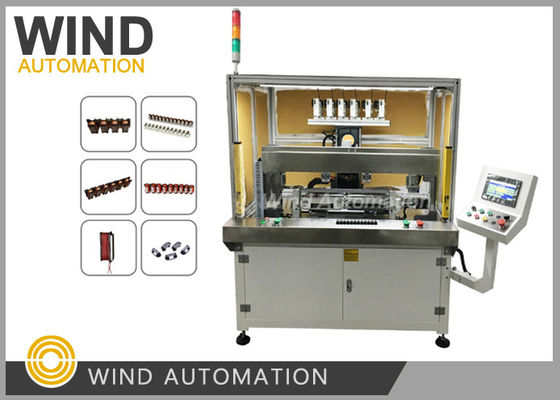

2 szt. Stojan na 1,5 minuty do produkcji uzwojenia uzwojenia stojana silnika BLDC 9 slotów 12 slotów liniowy nawijacz igły

Wkręcenie liniowe silnika klimatyzatora BLDC do zastosowań w branży motoryzacyjnejI WIND-ZR158

Czas cyklu nawijania WIND-ZR158 :

1) rozmiar drutu 0,19 mm, 600 obrotów na szczelinę, 12 szczelin, 2 sztuky/7 minut

2) rozmiar drutu 0,56 mm, 68 obrotów na szczelinę, 9 szczelin, 2 sztuk/1,5 minuty

Wykorzystanie maszyny nawigacyjnej:

BLDC Stator Straight Lamination Maszyna do zawijania jest trendem dla producentów silników, którzy chcą

wytwarzają wysoką szybkość wypełniania szczelin, małe rozmiary szczelin, silniki elektryczne o wysokiej wydajności

Dane techniczne maszyny nawigacyjnej:

Średnica drutu: od 0,1 mm do 0,8 mm (AWG38 do AWG20)

Całkowita długość statora: maks. 400 mm

Wysokość stosu statora: maksymalnie 100 mm

Nieograniczone

Numer skrętu: nieograniczony

Prędkość obwijania: 600 RPM (według wielkości średnicy drutu, wysokości stosu)

Źródło powietrza: 0,4-0,7 MPa

Moc maszyny: 8 kW

3fazowy prąd AC 380V 50~60Hz

Waga: około 900 kg

Rozmiar: 1100 ((W) * 800 ((D) * 2000 ((H) mm

Automatyka wiatrowa Seria wiertniczych igieł

Główną konfigurację nawijania:

Maszyna do wywierania zestawu laminacji prostych:

1Poprzez przemieszczanie igły nawigacyjnej w górę i w dół oraz obrót żelaznego rdzenia laminacji,

z różnymi grubościami rdzenia i różnymi skrętami liczba słupów rdzenia może być łatwo ustawiona

3. Spiralny przewód obraca się w kierunku końcowym, może być arbitralnie ustawiony i zatrzymany w dowolnym miejscu o 360°,

Poprawa efektywności produkcji

warstwy rodzajów produktów

i serwo silnik Yaskawa, stabilność pozycji emaliowanego drutu w szczelinie może być zapewniona

6Można wybrać ręczne lub automatyczne metody karmienia robotowego.

oszczędności w kosztach pracy dla klientów producentów silników w produkcji masowej.

Całkowita konserwacja maszyny nawijającej jest prostsza i wygodniejsza.

Przykład Jest 9 słupów/zęby.

Pierwszy słup - czwarty słup - siódmy słup

Trzeci słup - szósty słup - dziewiąty słup

Zastosowanie obu urządzeń jest różne: zastosowanie śruby polega na przekształceniu ruchu obrotowego poprzez matię w ruch liniowy.Zastosowanie napędu pasem jest do przenoszenia ruchu obrotowego, zmienić kierunek obrotu i zmienić współczynnik prędkości.
Napęd śruby, dobra stal, może przesyłać duży moment obrotowye, dokładne położenie, łatwe do wytworzenia wibracji uderzeniowych przy częstym przełączaniu.
Przekaz pasem, płynna transmisja, eliminacja wibracji, łatwo wyrzucić pod ciężkim obciążeniem.
Pierwszy, śrubka do kul.
Śruby kulkowe to idealny produkt, który przekształca ruch obrotowy w ruch liniowy lub przekształca ruch liniowy w ruch obrotowy.
Śruby kulkowe składają się z śruby, orzecha i kuli. Jej funkcją jest przekształcanie ruchu obrotowego w ruch liniowy, który jest dalszym rozwinięciem śrub kulkowych.Znaczenie tego rozwoju polega na zmianie łożyska z ruchu toczącego się do ruchu przesuwanegoZe względu na małą odporność na tarcie śruby kulkowe są szeroko stosowane w różnych urządzeniach przemysłowych i instrumentach precyzyjnych.
Śrubka kulkowa jest najczęściej stosowanym elementem przesyłowym w narzędziach elektrycznych i maszynach precyzyjnych.lub do przekształcania momentu obrotowego w siłę obrotową osiową, jednocześnie z wysoką precyzją, odwracalnością i wysokimi właściwościami wydajności.
Właściwości śruby kulkowej:
1, brak reakcji, wysoka sztywność
Śruby kulkowe można dodać do ciśnienia, ponieważ przedciśnienie może doprowadzić do utraty wolności osiowej do wartości ujemnej, a następnie uzyskać większą sztywność (śruby kulkowe przez kulę, aby dać ciśnienie,w rzeczywistym użytku dla urządzeń mechanicznychSiła odpychająca może zwiększyć sztywność części drutu).
2, szybkiego zasilacza może
Śruby kulkowe mogą osiągać wysoką prędkość podawania (ruchu) ze względu na wysoką wydajność ruchu i niską produkcję ciepła.
Tolerancja dokładności:
Wiodący na świecie producent śrub kulkowych:
Japonia THK, Tajwan Geng Teng GTEN, Tajwan ABBA, Korea Południowa, Japonia NSK
3, gwarancja wysokiej precyzji
Parę śrub kulkowych produkuje się zgodnie z najwyższym na świecie poziomem maszyn i urządzeń wytwarzanych w Japonii.w warunkach wytwórczych do szlifowania temperatury i wilgotności są ściśle kontrolowaneSystem zapewnia pełną dokładność.
4W porównaniu ze śrubą przesuwaną moment napędowy wynosi 1/3
Ponieważ między wałem śruby pary śrubokrętów kulkowych a orzechem znajduje się wiele kuli rolujących, tym wyższa wydajność ruchu można uzyskać.moment napędowy osiąga 1/3 lub mniej, czyli moc potrzebna do osiągnięcia tego samego wyniku ruchu wynosi 1/3 pary wiertniczej.
5, mikrokarmienie może
Ponieważ para śrub kulkowych wykorzystuje ruch kulkowy, moment startowy jest bardzo mały i nie występuje żadne zjawisko pełzania, takie jak przesuwanie się, a dokładne mikrokarmienie może być zagwarantowane.
Po drugie, pas czasu.
Pas czasowy to pas bez końca z włócznią stalową lub włóknem szklanym jako silną warstwą i pokryty poliuretanu (polieuretanowy pas czasowy) lub gumy neoprenowej (gumowy pas czasowy).Wewnętrzny obwód pasa jest wykonany w kształcie zęba i oczami z zębów pasów koła.
Gdy pas jest napędzany, współczynnik przenoszenia jest dokładny, siła na wał jest mała, konstrukcja jest kompaktowa, odporność na olej, odporność na zużycie jest dobra,działanie przeciwstarzeniowe jest dobre, ogólna temperatura użytkowania wynosi -20°C-80°C, v<50m/s, P<300kw, i<10, również dla napędów niskich prędkości dla napędów wymagających synchronizacji.
Pojazd na pasie zegarowym składa się z pierścieniowego pasa z równomiernie rozmieszczonym profilem zęba na wewnętrznej powierzchni obwodowej i koła z odpowiednią anastomozą.Łączy w sobie wszystkie zalety napędu pasa, napędów łańcuchowych i napędów biegów. Podczas obrotu moc jest przekazywana poprzez połączenie zębów ze szczelinami zębów koła.może uzyskać stały współczynnik prędkości, płynna transmisja, wchłanianie wibracji, niski poziom hałasu, zakres współczynnika transmisji, ogólnie do 1:10. dopuszczalne prędkości linii do 50M / S, dostarczając moc od kilku watów do setek kilowatów. wysoka wydajność transmisji, ogólnie do 98%, kompaktowa struktura,odpowiedni do transmisji wieloosiowej, bez smarowania, bez zanieczyszczenia, więc może pracować w miejscach, które nie mogą mieć zanieczyszczenia i środowisko pracy jest trudne.Kable komunikacyjne, przemysł lekki, przemysł chemiczny, metalurgia, urządzenia przyrządów, żywność, górnictwo, ropa naftowa, przemysł motoryzacyjny i inne przemysły w różnych rodzajach transmisji mechanicznej.
Charakterystyka pasa synchronicznego
(1) Dokładna transmisja, brak poślizgu podczas pracy i stały współczynnik transmisji;
(2) Płynna transmisja, z buforem, redukcją drgań, niskim poziomem hałasu;
(3) Wysoka wydajność transmisji, do 0.98, znaczący efekt oszczędności energii;
(4) Łatwa konserwacja, brak smarowania, niskie koszty konserwacji;
(5) Zakres współczynnika prędkości jest duży, zazwyczaj do 10, prędkość linii może osiągnąć 50 m/s, przy dużym zakresie przesyłu mocy, do kilku watów do kilkuset kilowatów;
(6) Może być stosowany do transmisji na duże odległości z odległością do środka do 10 m.
Po trzecie, różne punkty
1Wykorzystanie śruby polega na przekształceniu ruchu obrotowego w ruch liniowy poprzez matię.zmienić kierunek obrotuPrzesyłka prętowa, z dobrą stalą, może przesyłać duży moment obrotowy, dokładną pozycję i łatwo wytwarzać wibracje uderzeniowe podczas częstej zmiany.Ze względu na brak przepustowości pomiędzy śrubą kulkową a orzechem, dokładność ruchu liniowego jest wysoka, zwłaszcza w częstych komutacjach bez kompensacji przebiegu.Tarcie pomiędzy śrubą kulkową i orzech jest bardzo mała i jest bardzo łatwe do obrotuPrzekaz pasem, płynna transmisja, wyeliminowanie wibracji, łatwe do wyrzucenia pod ciężkim obciążeniem.
2Ponieważ nie ma luki między śrubą kulkową a żółcią, dokładność jest wysoka, gdy ruch jest liniowy, zwłaszcza gdy częste komutacje nie wymagają kompensacji luki.Tarcie pomiędzy śrubą kulkową i orzech jest bardzo mała i jest bardzo łatwe do obrotu. Zasada drutu śrubowego jest przekształcenie ruchu obrotowego w ruch liniowy i przekształcenie momentu obrotowego w siłę odwrócenia osi. Ma takie cechy jak wysoka precyzja,odwracalność i wysoka wydajność, co jest skokiem dla szeregu ruchu liniowego.
3, napęd pasowy ma prostą strukturę, płynną transmisję, niskie koszty i charakterystykę absorpcji drgań buforowych;śruby kulkowe i silnik muszą być podłączone do środka sprzęgła w celu osiągnięcia elastycznego połączeniaPas czasowniczy może być bezpośrednio podłączony do wału wyjściowego silnika za pomocą koła synchronicznego.
