Szczegóły Produktu:
Zapłata:
|
Warunki: | Nowy | świadectwo: | Główne części CE |
---|---|---|---|
Stacja robocza: | Jedna stacja | Kolor maszyny: | Biały lub zgodnie z wymaganiami klienta |
trzy osie: | Urządzenie serwo osi X, Y, Z | Obracanie okrągłości komutatora: | ≤0,005 mm |
Kod HS: | 84581100 | ||
High Light: | maszyna do obróbki obrotowej z wirem,Tokarka tokarska |

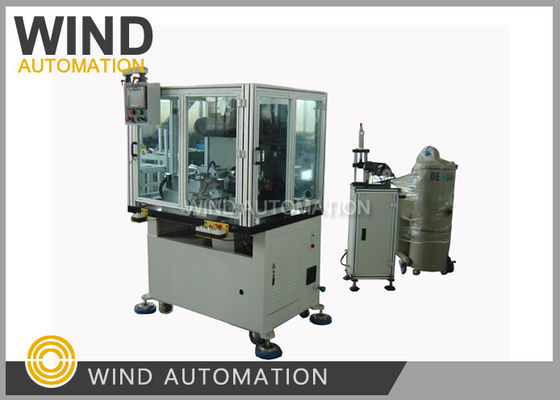

Armatura silnika prądu stałego podwójny skraplacz komutator powierzchnia obracania obrotowego WIND-3A-PL
Zastosowanie:
Armatura silnika PMDC komutator, mikser, odkurzacz, narzędzie silnikowe, armatura samochodowa
Obrót i frezowanie powierzchni komutatora, aby pozwolić mu polerować i błyszczące, komutator obracanie i burr
Odciągacz może pomóc komutator dobrze pracować z szczotką węglową.
Ile osi w maszynie obrotowej?
|
Obrót trójosiowy z trzema serwo-systemami |
Najmniejsza armatura obsługiwana |
Laminat OD 22,7 mm ((0,89 cala), średnica wału 3,0 mm
Komutator OD 7,0 mm
|
Część do cięcia obrabiarki |
Opcje jednego lub dwóch kawałków (w różnym kierunku obrotu)
|
Zalety:
1.Precyzyjne z trójosiowym sterowaniem serwo
2. Dwa rodzaje cięcia mogą ustawić różne kierunki obrotu w tym samym czasie dla
wysokie wymagania obrócenia powierzchni komutatora
3. uzyskać lepszą okrągłość komutatora i jasną powierzchnię, która
może dobrze działać z szczotką węglową w celu zmniejszenia iskry i hałasu
Specyfikacja:
Okrągłość przełącznika: ≤ 0,005 mm
(zależy od materiału komutatora użytkownika, jakości wału armatury i łożyska) jakość pozycji)
Bruki: ≤Ra 0,4 ((zależy od jakości armatury klienta)
Armatura OD: Ф20~Ф82mm
Długość wału: 32~250 mm
OD wału: Ф3~Ф16mm
Komutator OD: Ф8~Ф40mm
Maksymalna objętość cięcia: pierwsza cięcia poprzeczna Max 0,15 mmw kierunku średnicy komutatora)
Zakres regulacji prędkości: 0~60Hz
Prędkość podawania do cięcia w kierunku Z: regulowana na ekranie dotykowym, regulowana bezkrokniowo
Prędkość zwrotu cięcia kierunku Z: ustawiona w programie
Prędkość podawania do cięcia w kierunku X: regulowana na ekranie dotykowym, regulowana bezkrokniowo
Prędkość powrotna cięcia kierunku X: ustawiona w programie
Długość cięcia w kierunku Z: regulowana na ekranie dotykowym,
Max. może ustawić 4 razy różną długość cięcia ((Max 30mm)
Pojazd w kierunku Z: maksymalnie 50 mm
Skuteczność produkcji: cały cykl≤12s/pcdwukrotne cięcie)
Ciśnienie powietrza: 4~6 kg/cm2
Dołącz: diamentowy dziennik w kształcie litery V
Całkowita moc: 2,2 kW
Moc maszyny: 50/60Hz AC230V±10%pojedyncza faza)
Pojemność maszyny do usuwania wiercenia: 50/60Hz AC230V±10%pojedyncza faza)
Moc odkurzacza: 50/60Hz AC380V±10%trzy fazy)
Waga: około 1100 kg
Wymiary maszyny: 1,100 mm x 1100 mm x 1,830 mm3
Maszyna do obracania powierzchni:
Obrót obszaru toru szczotki komutator jest realizowany za pomocą narzędzia z diamentowym końcem
Zmontowany na precyzyjnej maszynie przesuwanej napędzanej przez słynny japoński serwomotor Mitubishi AC,
Obrócanie i frezowanie powierzchni komutatora, aby mogła się polerować i błyszczeć.
