Szczegóły Produktu:
Zapłata:
|
Warunki: | Nowy | świadectwo: | Główne części CE |
---|---|---|---|
Stacja robocza: | Pojedyncza stacja | Aplikacja silnika: | W silniku kołowym |
Typ automatyzacji: | W pełni automatyczne nawijanie, układanie, cięcie | Kolor maszyny: | Biały lub na wymagania klienta |
Po wyprzedażach: | inżynierowie dostępni do obsługi maszyn za granicą | ||
High Light: | Wkręcanie silnika bez szczotek,Maszyna do uzwojenia silnika |

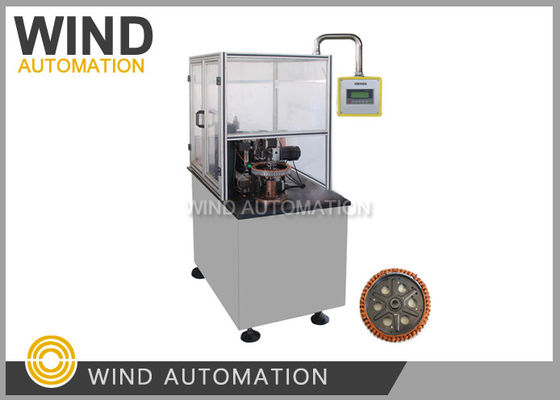

Elektryczny rower Hub Koło silnikowe Stator Winder BLDC E-Bike Muti Winding WIND-HMW-1M
Zastosowanie:
Rower elektryczny, silnik węzłowy, silnik kołowy, silnik wyprzedzający, silnik BLDC
Zalety:
1System serwo trójosiowy, uzwojenie, indeksowanie, układanie są sterowane przez serwo silnik Mitsubishi
2/ Flyer zwinął się szybko.
3. Duży stator zewnętrzny pokrywający zewnętrzną średnicę statora 198 mm,266 mm
4. serwomotor o stałym momentu obrotowym, stałe napięcie
Dane techniczne:
Stator Slots: bez wymogu
Stator Średnica zewnętrzna:198mm, 226mm,262mm
Winding Way:
Armatura Wysokość stosu: 14-30 mm
Średnica drutu: 0,3-0,6 mm
Liczba przewodów:1-13 sztuk
Ciśnienie źródła powietrza:00,4-0,7MPa
Napięcie zasilania: 3 fazy 380V±10% 50Hz
Moc: około 3 kW
Główna konfiguracja:
System sterowania |
Japonia MitsubishPLC
|
System serwo |
Japonia Mitsubishsystem serwo
|
System napięcia |
Silnik serwokompresowy o stałym momentu obrotowym, napięcie stałe
|
Pytanie i odpowiedź:
1.W jaki sposób wywieracz wykonuje indeksowanie: ręcznie czy automatycznie?
Automatycznie z urządzeniem serwo Mitubishi
2.W jaki sposób stator jest mocowany podczas procesu uzwojenia?
Ręczne obciążenie statoru do wału i naciśnij z osłoną
3.Jaki zakres średnic drutu miedzianego może obsługiwać maszyna (minimalny i maksymalny)?
00,3 mm do 0,51 mm
4Jaki zakres długości układania może obsłużyć wywieracz?
Standardowa kołowa maszyna wiązania silnika węzła statoru silnika wysokość stosu 10 mm ~ 30 mm,
20 mm~50 mm (na zamówienie)
5.Proces zawijania jest automatyczny czy ręczny?
Automatycznie z urządzeniem serwo Mitubishi
6.Czy w trakcie lub po nawijaniu można nacisnąć i zgrubić drut miedziany?
Zkompakować drut po procesie owijania z osobnej maszyny
7.Czy maszyna ma jakieś ograniczenia w wymiarze szerokości otwartego otworu?
Min. szerokość otwartego otworu>1,8 mm, w Chinach szerokość otwartego otworu nawinięcia węzła napędowego jest zwykle 2 mm, 3 mm
8.Jaka jest wysokość maszyny na obszarze pracy operatora?
Wysokość pracy nawijania 750 mm
9.Czy maszyna ma jakieś czujniki, które sprawdzą, czy okablowanie jest prawidłowe?(np. czujnik do
sprawdźjeśliPrzewód jest złamany?
Przerwanie maszyny i alarm w przypadku złamania przewodu
10Czy macie maszyny do testowania silnika koła po obwijaniu?
Tak, oddzielna maszyna badawcza
11.Jak wkładasz część do maszyny przed i po wywijaniu?
To ciężki silnik kołowy, około 15 kg.
Nie poradziliśmy sobie z tak ciężkim statorem,Powyżej 5 kg
Na przykład 198mm OD koło stator silnika masę około 2KGS
