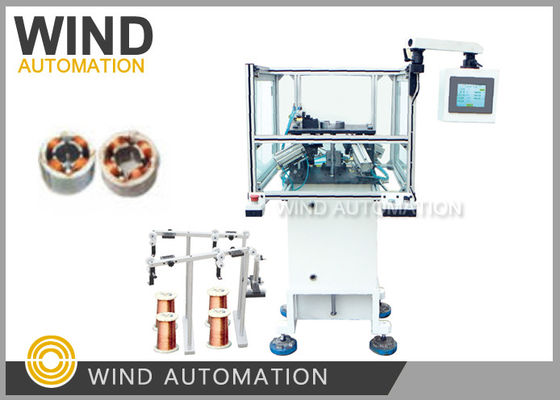

Maszyna do wiązania czterech igieł do silnika wentylatora
Szczegóły Produktu:
Zapłata:
|
Szczegółowy opis produktu
| Typ gniazda: | Silnik BLDC z automatycznym włączeniem | Włókna statora: | 4 Biegi bez szczotki |
|---|---|---|---|
| Wydajność nawijania: | Jedna stacja z 4 igłami, około 2 minut/szt | Typ automatyzacji: | całkowicie automatyczny |
| Kolor maszyny: | Biały lub na wymagania klienta | Po wyprzedażach: | Inżynierowie dostępni do obsługi maszyn za granicą |
| Podkreślić: | wywietrzacz igły,Bldc wiązka |
||
Cztery igły nawijania maszyny do silnika wentylatora zacieniony 4polar segment stator WIND-1A-TSM
(1)Zastosowanie
Specjalna maszyna do zawijania statorów silnika o czterech biegunach,
a. 4 sztuk Szpilki wiatr 4 szczeliny w tym samym czasie, 4-polarny segmentowany silnik są zazwyczaj cieniony silnik słupkowy
b. 4 zestawy automatycznych zacisków i urządzenia do cięcia drutu zapewniają zautomatyzowany proces i wydajność
c. To kosztowało około 2 minuty, aby dostać 1pc stator rany
(2)Zalety
1Wiatr 4 razy na raz, szybko.
2Automatyczne wiązanie, automatyczne cięcie czterech biegów na raz
|
Aplikacja automatycznej maszyny do owijania igły statora |
Wkręcenie statoru silnika o czterech biegunach
|
|
Szczuple 4 sztuk |
4 bieguny wiatru jednocześnie z prędkością 400 obr./min.
|
|
Wkręcanie igły statora |
Specjalna maszyna do silnika z czteroma biegunami
owijanie statoru
|
(3)Historia pomiędzy 4 igły wywijania maszyny WIND-1A-TSM i jeden chiński silnik
producent
Ta maszyna jedna z lokalnych klinik zamówiła od nas 50 sztuk,
Kilka lat temu chiński producent silników zamówił 1 PC WIND-1A-TSM po raz pierwszy,
Po użyciu maszyny do wywijania wentylatora, czterobiegunowego statora, odkryli, że ten czterobiegunowy wywijacz jest
szybki i bardzo odpowiedni do oszczędzania drutu miedzianego w porównaniu z ręcznym uzwojeniem
(jeśli ręczne owijanie i wprowadzenie, wysokość cewki jest zbyt wysoka),
Znowu zamówili 5 sztuk, a potem co roku ponownie zamówili.
Ponieważ oszczędności z drutu miedzianego w 4 ~ 5 miesięcy jest około 1 kosztu maszyny dla lokalnego silnika
producent
(4)Konfiguracja wiertarki statorowej
Silnik stopniowy o dużej mocy
Mitsubishi PLC
Wbudowany interfejs człowiek-maszyna
butelka AIRTAC
(5)Parametry
Średnica drutu:00,08 ~ 1,00 mm
Identyfikator statora:15~65mm
Długość rdzenia: 7-90 mm
Skręty nr 0-99999
Opcja działania: krok po kroku,automatyczne
Stator: 4 bieguny
Ciśnienie powietrza: 5-7 kg/centimeter kwadratowy
Moc: 2 kW, AC220V 50/60Hz
Rozmiar: 1550*900*1450mm
Waga: około 450 kg
Wzór potrzebny dla producenta maszyny nawijania silnika:
1. Stator stosu próbki każdy 5 sztuk
2. Miedziana przewody przenośnikowe każda 1 rolka
3Rysunek laminacji statora i rysunek nawijania
Proszę kliknąć poniższe zdjęcie, aby obejrzeć film
