Nawijanie igły wiertarka sufitowa wiertarka silnikowa wiertarka do produkcji prototypów statory
Szczegóły Produktu:
Zapłata:
|
Szczegółowy opis produktu
| Zastosowanie: | Silnik stopniowy, bezpędzlowy silnik prądu stałego Muti, stator, wentylator | Prototypy stojana: | Pilotażowe laboratorium do produkcji prototypów stojanów. |
|---|---|---|---|
| Stacja robocza: | Pojedyncza stacja | Prędkość nawijania: | 300 obr./min do 500 obr./min zgodnie ze wskaźnikiem drutu |
| Typ automatyczny: | Automatyczne nawijanie, automatyczne indeksowanie | Kolor maszyny: | Biały lub na wymagania klienta |
| Włoki muti: | 6pól, 8pól, 9pól, 10pól, 12pól, 14pól, 18pól | Po wyprzedażach: | Inżynierowie dostępni do obsługi maszyn za granicą |
| Podkreślić: | maszyna do wywijania nawigacji,Wkręcanie silnika bez szczotek |
||

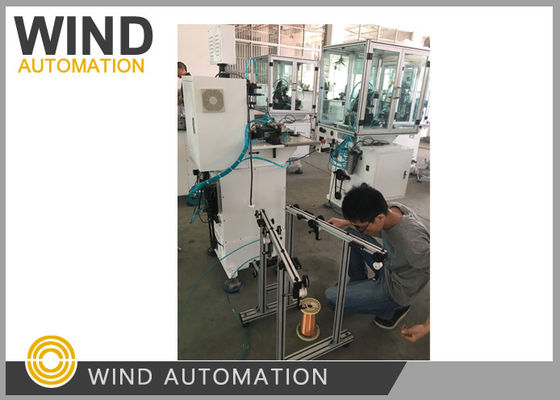

Maszyna do zawijania igły stosowana w laboratorium do produkcji prototypów statorów WIND-1-TSM
Zastosowanie:
WIND-1-TSM to podstawowa wewnętrzna maszyna do zawijania igieł statorowych, przeznaczona do stosowania w laboratoriach do produkcji
Prototypy statorów obejmujących 68,9,10,12,14 i 18 biegów, takie jak:
Silnik stopniowy, bezszczotkowy silnik prądu stałego, stator
Zalety konkurencyjne:
1Łatwo zmienić narzędzia dla typów statorów, podstawowe i inteligentne urządzenie do owijania igły jedno po drugim
2. Może obsługiwać duże i małe statory BLDC wielopołowe z Min. otwierającymi szczeliny 1 mm
3. dla statorów typu WIND-1-TSM,
stator o 6 biegunach, 8 biegunach i 9 biegunach może korzystać z tej samej maszyny owijającej poprzez zmianę narzędzi,
Stator z 10 biegunami, 12 biegunami, 14 biegunami może używać tej samej maszyny owijającej, zmieniając narzędzia
4Bardzo odpowiedni dla producentów silników BLDC, którzy mogą inwestować w małe ilości produktów
Specyfikacja techniczna wiertarki igły:
Średnica drutu: 0,08 ~ 1,20 mm
Skręty nr 0-99999
Identyfikator statora:9~65mm Wysokość stosu:7-115mm
Stator Min Rozmiar otworu: 1 mm
Min. Rozmiar dyszki igły:3*0,35*8,5 mm
Opcja działania: krok/automatyczny
Stator: 6 biegunów, 8 biegunów, 9 biegunów, 10 biegunów, 12 biegunów, 14 biegunów, 18 biegunów (na zamówienie)
Ciśnienie powietrza:0.5~0.7MPa Moc:1KW, AC220V 50/60Hz
Waga: około 350 kg Rozmiar: 1600 ((L) x 900 ((W) x 1450 ((H) mm
Produktywność: w przypadku otwarcia statoru w gniazdzie 1 mm, wskazanie prędkości poniżej 350 obr./min.
Pytanie i odpowiedź:
1.Jaki rodzaj uzwojenia igły statora wybierzemy dla naszego statora?
Maszyna WIND-1-TSM jest powszechnie stosowana do 6 biegunów, 8 biegunów, 9 biegunów, 10 biegunów, 12 biegunów, 14 biegunów i
18 biegunów
Silnik stopniowy i silnik BLDC z jednofazowym lub trójfazowym
Maszyna automatyczne wywijanie, indeksowanie i cięcie bez ustawiania dla szybkości wypełniania szczelin nie wysoki stator
Maszyna do zawijania WIND-1-TSM z automatycznym urządzeniem indeksowania bez zawijaniai zakrętu kątowego
Urządzenie jest bardzo odpowiednie do wiązania dużych i małych drutów, podnoszenia lub lekkichStatory silników BLDC
2. Jak trenowanie obsługi statora?
W przypadku szkolenia maszyn, zazwyczaj wysyłasz jednego inżyniera do naszego zakładu, aby sprawdził przed dostawą.
WIND-1-TSM nie jest skomplikowaną maszyną, jeśli twój inżynier ma doświadczenie to nie musisz
Chodźmy, zrobimy ci kilka filmów, które operują.
3.Czy maszynka od ciebie jest włączona i wprowadzona do pracy?
Tak, maszyna jest włączana z boku maszyny do zasilania maszyny i
Początek, przycisk awaryjny, automatyczny/krok do uruchomienia maszyny
4.Nie mam statora, po co ci stator?
Stator rany może pokazać Shanghai Wind Automation
schemat zawijania, który obejmuje drogę zawijania, drut mostkowy, drut końcowy
Jeśli nie masz stator rany, proszę podać rysunek uzwojenia
Następujące próbki i rysunki są potrzebne do produkcji i uruchomienia maszyny:
1- Stator 5 sztuk bez owijania z osłoną izolacyjną lub papierem izolacyjnym
2Stator ranny 1 sztuk
3. Włókno miedziane 1 rolka wystarczy do owijania 10 statorów
4Rysunek laminacji statora i rysunek nawijania
Proszę kliknąć poniższe zdjęcie, aby obejrzeć film
