WIND-CT-TH4 Komutator Maszyna obrotowa Diament V posiadacz i Diamond Cutter

Uchwyt diamentowy V i frez diamentowy z komutatorem Tokarka powierzchniowa WIND-CT-TH4

Aplikacja:

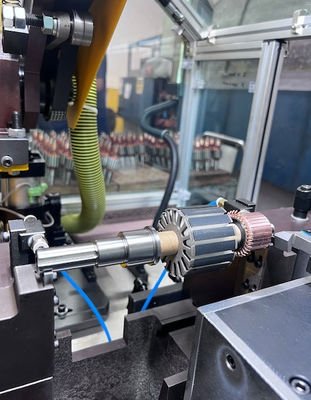

Tworniki silnika o małej mocy ułamkowej, komutator twornika rozrusznika,

Proces toczenia komutatora jest ważną procedurą produkcji silnika zawsze po spawaniu

Zalety:

Wszystkie posuwy poziome i pionowe są sterowane serwo Delta, charakteryzują się wysoką wydajnością i dobrą stabilnością,

szczególnie nadaje się do toczenia komutatora czołowego. Jest to zaawansowany, precyzyjny sprzęt do toczenia

powierzchnia zewnętrzna komutatora.

1. Z dwiema osiami serwo,

Oś X steruje długością obrotu w lewo w prawo w pozycji poziomej

Oś Z kontroluje głębokość toczenia w pozycji pionowej

2. Potrafi obrócić średnicę zewnętrzną komutatora i średnicę zewnętrzną twornika samochodowego

Specyfikacja:

1. Okrągłość < 0,003 mm

2. Chropowatość powierzchni

3. Średnica zewnętrzna twornika 20 ~ 80 mm

4. Długość wału: 32 ~ 250 mm (jeśli potrzeba już na zamówienie)

5. Średnica wału: 2 ~ 18 mm (można wykonać na zamówienie)

6. Komutator OD: 4,3 ~ 60 mm

7. Średnica stosu: 20 ~ 110 mm

8. Ilość cięcia: Zgrubne cięcie Max0,20 mm

9. Modulacja obrotów: 0 ~ 60 Hz

10. Jednostka tnąca: 1um ~ 0,5 mm z regulacją prędkości

11. Długość cięcia: maks. 50 mm

12. Czasy skrawania: oś X można ustawić maksymalnie 4 razy, oś Z można ustawić 4 razy maksymalnie 4 razy

13. Źródło powietrza: 5 ~ 7 MPa

14. Źródło zasilania 220V 50/60Hz

15. Moc maszyny: 2,5 kW

Pytanie i odpowiedź:

1. Czy można obrabiać oba typy armatury na jednej maszynie, czy też wymaga to innej

obróbka?

Aby obejrzeć wideo, kliknij poniższy link

https://youtu.be/6IjY1ey-qr0
