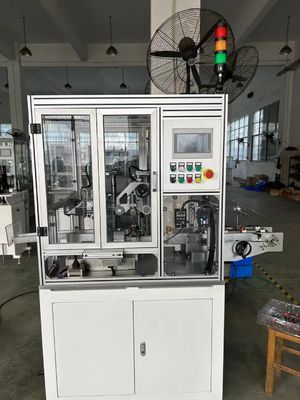

Komutator obrotowy na linii produkcyjnej

Komutator obrotowy na linii produkcyjnejWIND-CT-TH5

Celem przetworu jest zakończenie obracania komutator szczotka tor powierzchni stosunkowo małych ułamkowych

Armatura silnika pyłu konnego, mini-rotor silnika, komutator armatury startowej itp.,

Precyzyjne obracanie, frezowanie, obróbka powierzchni komutatora, aby pozwolićpolerowanie i błyszczenie,

Uzyskanie dobrych odpowiednichMikrowykończenie powierzchni, przejście do pracy z motorem węglowym.

(1)Konkurencyjność Zalety trójosiowego serwo urządzenia obrabiania obrabiania

1.Precyzyjne z trójosiowym sterowaniem serwo

2Najmniejszy komutator obsługiwany przez przenośnik przenośnik precyzyjny:

Obrócony podnoszący okna, komutator o małej armaturze OD 7 mm, wał OD 3,0 mm

3. Ta maszyna obrotowa może pracować z dwoma cięciami w razie potrzeby dla różnych kierunków obrotowych

4. Narzędzie obrotowe jest materiałem diamentowym, również posiadacze narzędzi i wkładki mogą być niestandardowo wykonane

do ścierania materiałów specjalnych innych niż miedź, aluminium

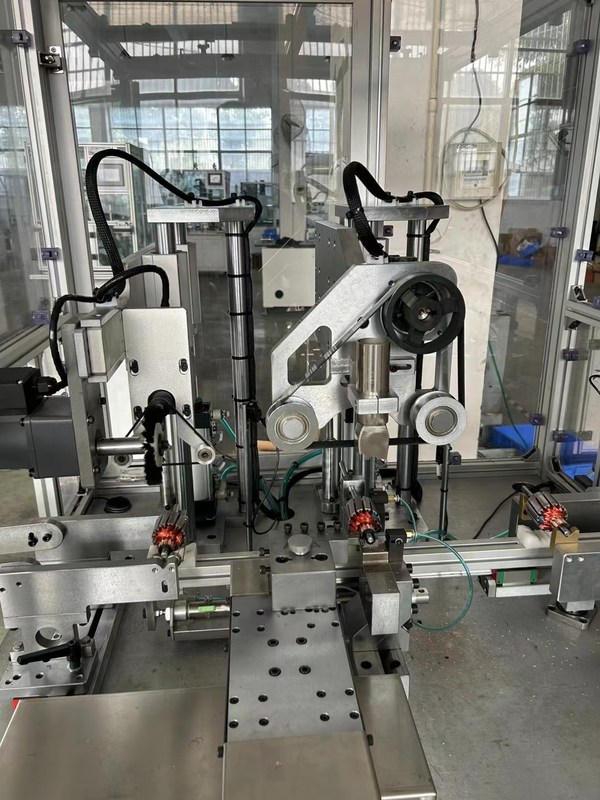

(2)Konfiguracja maszyny obrotowej komutatorów

System serwo Mitsubishi o osi Z (długość skrętu)

System serwo Mitsubishi osi X (głębokość skrętu)

System serwowy Mitsubishi o osi Y (ramię prasowe)

Ekran dotykowy:

Taiwan TBI Śruby kulkowe

Cylinder Taiwan Airtac

(3)Specyfikacja precyzyjnej maszyny do obróbki obrabiarek

Okrągłość przełącznika: ≤ 0,0035 mm

(zależy od materiału komutatora użytkownika, jakości wału armatury i jakości łożyska)

Bruki: ≤Ra 0,4 ((zależy od jakości armatury klienta)

OD armatury: Ф20~Ф100mm (strona komutatora < 100mm)

Długość wału: 32~250 mm

OD wału: Ф3~Ф25mm

Komutator OD: Ф4.3~Ф50mm

Prędkość podawania do cięcia w kierunku Z: regulowana na ekranie dotykowym, regulowana bezkrokniowo

Prędkość zwrotu cięcia kierunku Z: ustawiona w programie

Prędkość podawania do cięcia w kierunku X: regulowana na ekranie dotykowym, regulowana bezkrokniowo

Prędkość powrotna cięcia kierunku X: ustawiona w programie

Długość cięcia w kierunku Z: regulowana na ekranie dotykowym, maks. można ustawić 4 razy inaczej

długość cięcia ((maksymalnie 30 mm)

Pojazd w kierunku Z: maksymalnie 80 mm

Wydajność produkcji: cały cykl≤12s/pc ((dwukrotne cięcie)

Ciśnienie powietrza: 4~6 kg/cm2

Dołącz: diamentowy dziennik w kształcie litery V

Całkowita moc: 2,5 kW

Moc maszyny: 50/60Hz AC220V±10% ((jednorazowa)

Pojemność maszyny do usuwania wiertniczej: 50/60Hz AC230V±10% ((jednorazowa)

Moc odkurzacza: 1,5 kW,50/60 Hz AC380V±10% ((trójfazowa)

Waga: około 1100 kg

Wymiary maszyny: 1300 mm x 900 mm x 1600 mm3

Proszę kliknąć poniższe zdjęcie, aby zobaczyć filmik.
