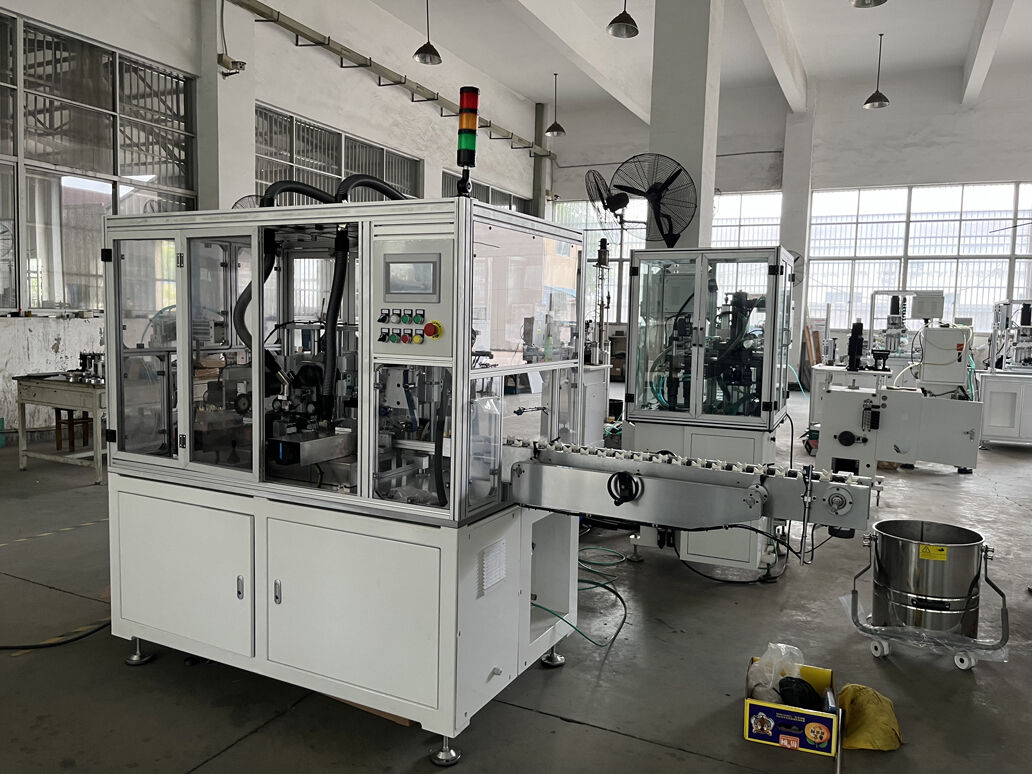

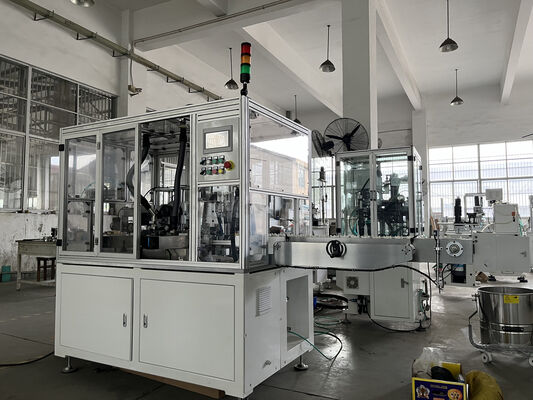

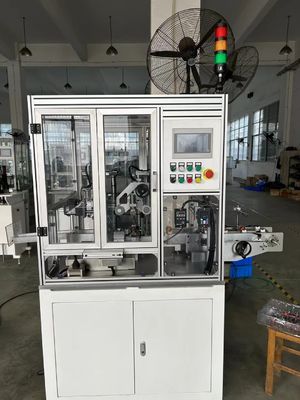

Laminator obrotowy komutator obrotowy na linii produkcyjnej

Linia montażowa uzwojeń Maszyna do toczenia w linii automatycznej z toczeniem laminacji, toczeniem komutatora,

Przeznaczenie tokarki polega na wykończeniu obszaru bieżni szczotki komutatora stosunkowo małych silników ułamkowych

silników, wirników silników miniaturowych, komutatorów wirników rozruszników itp.

Precyzyjne toczenie, frezowanie, obróbka powierzchni komutatora, aby uzyskaćpołysk i blask,

Uzyskanie dobrego, odpowiedniegowykończenia powierzchni, bicia promieniowego, aby dobrze współpracowało z węglową szczotką silnika.

(1) Konkurencyjne Zalety trójosiowej tokarki serwo

1. Precyzja dzięki trójosiowemu sterowaniu serwo

2. Najmniejszy komutator obsługiwany przez precyzyjną tokarkę do komutatorów:

   Toczone komutatory podnośników szyb małych wirników OD 7 mm, wał OD 3,0 mm

3. Ta tokarka może pracować z dwoma nożami, jeśli wymagany jest inny kierunek toczenia

4. Narzędzie tokarskie jest wykonane z diamentu, a także uchwyty i płytki można wykonać na zamówienie

     do toczenia materiałów specjalnych innych niż miedź, aluminium

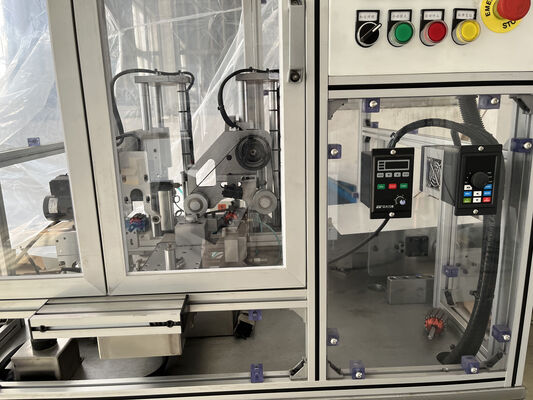

(2) Konfiguracja tokarki do komutatorów

System serwo Mitsubishi osi Z (długość toczenia)

System serwo Mitsubishi osi X (głębokość toczenia)

System serwo Mitsubishi osi Y (ramię dociskowe)

Ekran dotykowy: Mitsubishi

Tajwańska śruba kulowa TBI

Tajwański cylinder Airtac

(3) Specyfikacja precyzyjnej tokarki

Okrągłość komutatora: ≤0,0035 mm

(zależy od materiału komutatora użytkownika, jakości wału wirnika i jakości łożyska)

Chropowatość: ≤Ra 0,4 (zależy od jakości wirnika klienta)

OD wirnika: Φ20~Φ100 mm (strona komutatora < 100 mm)Długość wału: 32~250 mm

OD wału: Φ3~Φ25 mm

OD komutatora: Φ4,3~Φ50 mm

Prędkość posuwu noża w kierunku Z: ustawiana na ekranie dotykowym, płynnie regulowana

Prędkość powrotu noża w kierunku Z: ustawiana w programie

Prędkość posuwu noża w kierunku X: ustawiana na ekranie dotykowym, płynnie regulowana

Prędkość powrotu noża w kierunku X: ustawiana w programie

Długość cięcia w kierunku Z: ustawiana na ekranie dotykowym, maks. można ustawić 4 różne

długości cięcia (maks. 30 mm)

Przesuw w kierunku Z: maks. 80 mm

Wydajność produkcji: cały cykl ≤12 sek./szt. (dwukrotne cięcie)

Ciśnienie powietrza: 4~6 kg/cm2

Uchwyt: diamentowy V-kształtny czop

Moc całkowita: 2,5 KW

Moc maszyny: 50/60 Hz AC220V±10% (jednofazowy)

Moc maszyny do usuwania zadziorów: 50/60 Hz AC230V±10% (jednofazowy)

Moc odkurzacza: 1,5 KW, 50/60 Hz AC380V±10% (trójfazowy)

Waga: około 1100 kg

Wymiary maszyny: 1300 mm x 900 mm x 1600 mm3
