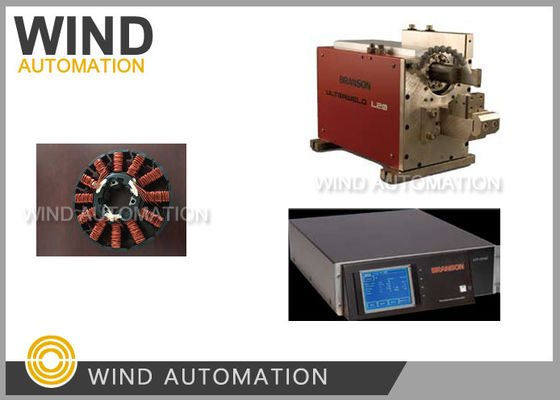

Maszyna łącząca komutator lutowniczy ultradźwiękowy Węgi metalowe spawanie dla statora samochodowego

Ultrasonic Wave Metal Welding For Car Stator Wire Soldering Fusing Machine

(1)Zastosowanie

Materiał metalowy

(2)Zalety

1Wzór spawania wynosi 1/3 zwykłej metody spawania lub prasy revet.

2. Żadne ciepło nie szkodzi powierzchni obrabialnika

(3)Parametry

(4)Cechy

Parametry techniczne urządzenia:

moc znamionowa: 4 kW

częstotliwość rezonansu: 20KHz + 300Hz

zasięg regulowany amplitudy: 1um~ maksymalna amplituda

regulowany zakres ciśnienia: 5 ~ 70 psi

czas spawania: 0,5+0,1 s

cykl spawania: 1,8+0,3 s

wielkość zarysu (jednostka: mm): 374 (L) X262 (W) X329 (H)

waga urządzenia: 23 kg

cios cylindru: 48 mm

parametry generatora ultradźwiękowego:

Interfejs obsługi: ekran dotykowy

moc: 4 kW

wielkość konturów (jednostka: mm):564 (L) X444 (W) X142 (H)

waga: 16 kg

prąd nominalny: 22A

napięcie znamionowe: 220 V (klienci zapewniają 220 V + 10% ~ 7% zasilania,

i w tym zakresie napięcia nie jest potrzebny żaden regulator napięcia).

inne parametry:

średnica przewodu oddechowego: suche i czyste ciśnione powietrze 0,6 MPa. średnica przewodu wynosi 8 mm

specyfikacja wtyczki zasilania: duża trójkołowa wtyczka standardowa

formularz interfejsu komunikacyjnego: RS232/RS485

Diagram odbioru PLC:

specyfikacja: podwójny róg i rozmiar rogu

Długość przewodu łącza 4.3.6 skrzynia sterująca i ramka 5M
