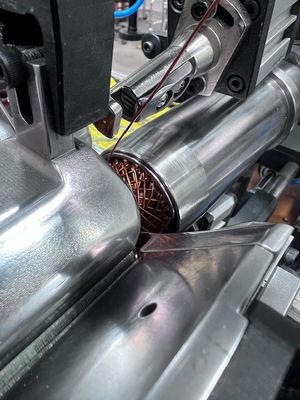

Maszyna do wywijania armatury typu Flier w pełni automatyczna 4 biegunowa zwojowa

Maszyna do nawijania drutu miedzianego PMDC Rotor Riser Commutator Armature AWG16 do AWG30

WIND-ST-TD2B

Zastosowanie:

Nawijanie komutatora typu szczelinowego, podwójny krążek do silników o ułamkowej mocy

uzwojenia i silników prądu stałego z magnesami trwałymi

W pełni automatyczna maszyna do nawijania wirników WIND-ST-TD2B to maszyna do nawijania z podwójnym krążkiem, specjalnie

zaprojektowana do produkcji wirników komutatorowych typu szczelinowego, która nadaje się do szybkiego nawijania średnich

i grubych wirników. Maszyna przyjmuje automatyczny mechanizm zaciskania i pomocniczą metodę wkładania drutu,

co znacznie poprawia prędkość nawijania wirnika rowkowanego. Maszyna ta jest szeroko stosowana do

nawijania wirników silników prądu stałego i szeregowych. Odpowiednia średnica nawijania 0,25 mm ~ 1,2 mm. szeroko stosowana w cienkich

rowkach wirnika drutu i wirnika komutatorowego typu szczelinowego o dużej średnicy, który nadaje się do automatycznego

nawijania rowków o numerach parzystych i nieparzystych.

Zalety konkurencyjne:

1. Dla wirnika z cienkim drutem miedzianym,

  Maszyna miała dobrą informację zwrotną dotyczącą nawijania wirnika o średnicy drutu miedzianego AWG30 (0,25 mm)

2. W przypadku wirnika z grubym drutem, maszyna WIND-ST-TD2B może obsługiwać wirnik AWG16 (1,35 mm)

3. Nie ma potrzeby współpracy ze specjalną maszyną do rowkowania komutatora

4. 98% wskaźnik wydajności powyżej zapewniony gdy jakość komutatora jest dobra

5. Do tej pory jest to najlepsza maszyna w Chinach do nawijania wirników typu szczelinowego

Parametr:

Zasilanie: 220V, 50HZ

Silnik: Nawijanie serwomotor Mitsubshi 1000W

Układanie serwomotor Mitsubshi 400W

Indeksowanie serwomotor Mitsubshi 400W

Średnica drutu: 0,45 mm ~ 1,25 mm

Jednostka OD: 70 ~ 250 mm

Wrzeciono: 0 ~ 1500 obr./min

Liczba obrotów 0-999

Ciśnienie powietrza: 0,5-0,7 MPa

Pneumatyka: Airtac

Instrukcja użytkowania:

Ręcznie załóż wirnik i naciśnij przycisk 'Start', maszyna wykona zaciskanie, hakowanie, nawijanie, indeksowanie

automatycznie i powtarzalnie, aż do pełnego nawinięcia jednego wirnika.

Maszyna do nawijania WIND-ST-TD2B służy do nawijania wirnika z komutatorem typu riser.

Posiada podwójny krążek do nawijania oraz automatyczne cięcie drutu, strukturę zaciskania, wspomaganie drutu

wkładanie w celu zwiększenia prędkości nawijania.

Pytania i odpowiedzi:

Pytanie:

Czy to maszyna do nawijania typu flier? Chciałbym zrozumieć, w jaki sposób konstrukcja Państwa maszyny do nawijania może

pokonać problem tradycyjnej maszyny do nawijania, która została zaprojektowana dla silnika 2-biegunowego.

Cewka nawijająca w laminacji 4-biegunowej ma mniejszy kąt niż laminacja 2-biegunowa w poprzek szczeliny laminacji

szczeliny. Dlatego maszyna do nawijania 4-biegunowa używa mniejszej głowicy prowadzącej drut magnetyczny do prowadzenia

wsuń do szczeliny laminacji 4-biegunowej. Zatem drut będzie osadzony na boku szczeliny zamiast osadzać się na

dnie szczeliny. W przypadku laminacji 2-biegunowej głowica prowadząca jest szersza, a drut może być prowadzony do wsuwania

na dno szczeliny.

Jeśli używasz maszyny do nawijania typu flier na wirniku 4-biegunowym lub 8-biegunowym, czy masz jakąś metodę prowadzenia

drutu najpierw na dno szczeliny, a następnie do góry do otworu szczeliny - schludnie i starannie.

Odpowiedź:

Kliknij poniższy obrazek, aby wyświetlić wideo
