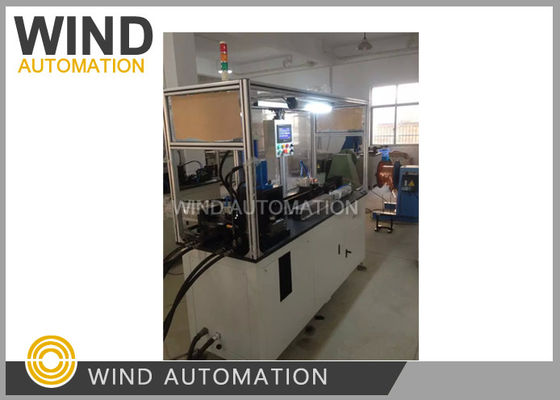

Automatyczna maszyna do wywierania włosów z wiertarką

Całkowicie automatyczneARmature Coil ((Hairpin) MakerWiatr...AWF

Mproces pracy

Maszyna może automatycznie formować szpilkę włosową z procesem poniżej ciągle,

Automatyczne wyciąganie drutu→ podanie drutu→ wyprostowanie drutu → naciskanie drutu →

Odciągacz szkliwa bocznego → Odciągacz szkliwa szerokości drutu → Wyciąg drutu→Obrzeż drutu

→ zgięcie drutu→ drut do formowania ciosów → rozładunek,

Wydajność: około 3 do 5 sztuk,

Narzędzia można łatwo zmienić na sześć cewki armatury

1 M154104458

2 M154097736

3 ¢ M154038444

4 M154103929 Forma drutu emaliowanego zmienia się na formę gołego drutu

5 M154105507 Włókno emaliowane należy zmienić na włókno gołe

6 MBD-7G

Budowa maszyn

1. Automatyczne urządzenie do wyciągania drutu

2Mechanizm wyprostowania drutu,

Składa się z dwóch zestawów wyprostowania koła przewodnika w kierunku X, Y

I cylinder, cylinder pociąga za drut, aby go wyprostować.

3. Mechanizm zasilający drut

Serwo silnik Delta napędza moduł zasilania drutem do zasilania drutu,

długość zasilacza drutu może być ustawiona na ekranie,

i maks. długość drutu jest 500 mm

4Mechanizm usuwania szkliwa

Odciągacz szkliwa składa się z dwóch struktur,

Odciągacz szkliwa bocznego i szerokości szkliwa

Usunięcie szkliwa z boku użyj 3 sztuk noża Gem obrócić, aby zrzucić szkliwa z boku

Szerokość usuwacz szkliwa użyć dwóch cięcia do zarysowania w przeciwnych kierunkach

i kontrolowanie/ograniczanie głębokości zadrapania

Funkcja usuwania szkliwa może być włączona/wyłączona na ekranie dotykowym.

5. Mechanizm cięcia

Mechanizm cięcia składa się z drutu tłoczonego i urządzenia do cięcia drutu,

Przed cięciem, nacisnąć cylinder drutu i nacisnąć narzędzia nacisnąć drut, aby zapobiec jego ruchu,

A następnie przeciąć przewód z czterech nożyczek, w tym samym może usunąć burr jeśli wystąpią

6. Mechanizm gięcia drutu

W składzie z urządzenia drutu tłoczonego i urządzenia gięcia napędzanego cylindrami

i urządzenia do formowania ciosów napędzanego przez układ hydrauliczny.

Po ukształtowaniu, rozładowywanie szpilki włosowej automatycznie przy zgięciu cylindra drutu.

Simens lub Delta PLC

Silnik serwo Delta

Ekran dotykowy Weinveiw

Cylinder z napędem powietrznym

Waga: około 850 kg

Wymiary maszyny: 1,800 mm x 750 mm x 1800 mm³

Maszyna i urządzenie do odcięcia drutu muszą mieć odległość 3000 mm
