Szczegóły Produktu:
Zapłata:
|
Aplikacja z drutu płaskiego: | Maszyna do gięcia drutu do szpilki do włosów | Stacja robocza: | Połączona maszyna do formowania drutu |
---|---|---|---|
Obsługiwany rozmiar drutu: | Przewód płaski rozrusznika poniżej 3 mm*8 mm | Proces formowania spinki do włosów: | Karmienie, prostowanie, cięcie i wykrawanie, rozładunek |
Czas cyklu: | O długości od 5 do 8 s na sztukę | Kod HS: | 84798110 |
Nowy silnik napędowy z drutem płaskim: | 1 kW do 150 kW | Po wyprzedażach: | Inżynierowie dostępni do obsługi maszyn za granicą |

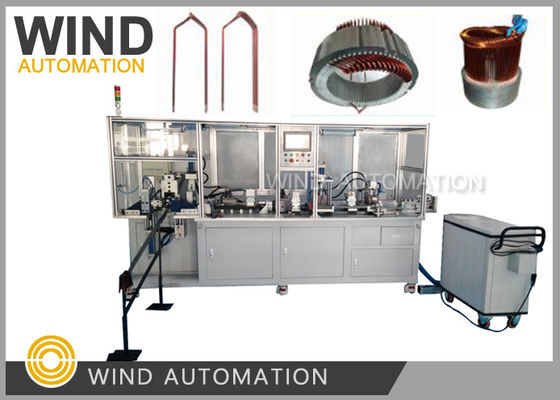

BSG Motor Hairpin Forming Shape Generator Conductor Wire Bending Machine WIND-HF-BX
Maszyna do formowania szpilki z płaskiego drutu miedzianego jest przeznaczona dla silnika nowej energii,automatycznie wyprostowuje surową cewkę,odsuwa emalię z czterech stron poprzez szlifowanie płaskiej powierzchni,powierzchnia boczna w tym samym czasie Chamfer), automatyczne przemysłowe odkurzacze wysysające, serwo silnik zasilający, wykrywanie, cięcie, formowanie,
Wydajność: 4~5s/pc (Długość 300mm) 6~8s/pc
Wynik zmiany: 3500 sztuk (8 godzin)
Koder sprawdzić, czy serwo silnik wysyłać tę samą długość za każdym razem
Formowanie szpilki do włosów | Opcjonalnie | Uwaga |
Wyrzucanie |
wielkość cewki do trzymania drutu do automatyki wiatrowej do projektowania urządzenia Wire dereeling |
|
Wyprostowanie | ||
Oczyszczanie szkliwa | Metoda odcinania może być szlifowanie lub cięcie w zależności od rzeczywistej sytuacji | |
Wyrób | Kodowanie | Długość podawania może być ustawiona na ekranie dotykowym, sterowana przez serwo silnik |
Wycinanie | Ciśnienie cylindrów do sterowania, również może kształtować cięcia | |
Kształtowanie | Kąt kształtowania, rozmiar powinien być odpowiedni stator, rysunek jest tylko dla odniesienia | |
Zgięcie | Trzymaj jedną stronę, skręć drugą stronę | Pozostałe maszyny, z wyłączeniem tych objętych pozycją 8403 |
(1)Zastosowanie:
Samochody elektryczne, przemysł motoryzacyjny, samoloty, nowa energia, silniki napędowe, ciężarówki,
W stosowaniu pojazdów elektrycznych dla producentów samochodów.
(2)Zalety:
Czas cyklu silnika nowej energii |
Około 4 do 5 sekund na korzeń (długość drutu 300 mm)
|
Długość karmienia |
Wyroby z włókien mechanicznych
|
Proces formowania szpilki włosowej |
Wyprostowanie drutu płaskiego, usunięcie emaliowane płasko, emaliowanie boczne
wyjmowanie, odkurzacz automatyczny, serwo zasilacz, wykrywanie,
cięcie i formowanie
|
(3)Parametry:
napięcie zasilania: 3Φ-380V±10% 50H
Ciśnienie źródła powietrza: 0,5 - 0,7Mpa
Długość usuwania lakieru: 0~50 mm
Długość zasilacza drutu: 150~400 mm
Czas cyklu: od 6 do 8 sekund dla długości 300 mm
Rozmiar przewodu obsługiwanego: 3*8mm
(4)Konfiguracja:
1Mitsubishi PLC, 10-calowy ekran dotykowy.
2.Taiwan HIWIN przewodnik liniowy i moduł, Delta serwo silnik linii.
3- Precyzyjny reduktor planetarny.
4Taiwan AIRTAC części pneumatyczne i zawory magnetyczne.
5Składniki Schneider Electric, zasilacz Mingwei.
6- stojak spawalniczy, spray powierzchniowy, kolor: szary.
7Cała część ramy aluminiowej, trójkolorowy wskaźnik sygnału.
8. część formy w procesie próżniowego tłumienia stali w formie.
9. do malowania części wykorzystanie metody hydraulicznego przebicia, przebicia części urządzenia regulacji pozycji
skrut regulacyjny, automatyczna próżnia.
10- Odcięć część użycia ciosów cylindra.
11. Zgięcie części w kształcie litery U przy użyciu ciosów cylindrowych.
12. 150L układ hydrauliczny.
13Automatyczny odkurzacz o mocy 3 kW.
14Zestaw automatycznej maszyny rozładowującej.
Proszę kliknąć poniższe zdjęcie, aby obejrzeć film
