Armatura Slot Elektrostatyczny System powłoki płynnej Izolacja żywicy
|
Szczegóły Produktu:
Zapłata:
|
Szczegółowy opis produktu
| metoda chłodzenia: | Zbiornik chłodniczy, wieża chłodnicza, agregat chłodniczy | Rozmiar armatury: | OD poniżej 80 mm, wysokość stosu poniżej 45 mm |
|---|---|---|---|
| złożona maszyna do malowania proszkowego: | strefa wstępnego podgrzewania, strefa chłodzenia, strefa powlekania i strefa utwardzania | Typ twornika wirnika: | Mała armatura do mikrosilnika |
| Aplikacja: | motoryzacja, motocykl, rower elektryczny, zabawka i mały silnik elektryczny sprzętu AGD. | Elektrostatyczna żywica proszkowa: | 3M, AKZO NOBEL |
| Typ automatyzacji: | W pełni automatyczny | Po sprzedaży: | Inżynierowie dostępni do serwisowania maszyn za granicą |
| Podkreślić: | elektrostatyczny system powłoki fluidizowanej,izolacja żywicową maszyny do powlekania proszkiem,system powlekania szczeliny armatury |
||

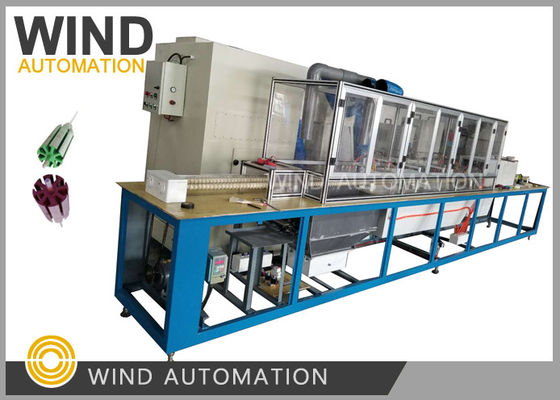

System do elektrostatycznego fluidyzowanego powlekania żywicą izolacyjną dla uzwojeń wirnika WIND-JF
Ta maszyna do malowania proszkowego składa się ze strefy wstępnego podgrzewania, strefy chłodzenia, strefy powlekania i strefy utwardzania. Elektrostatyczne powlekanie proszkowe/żywiczne jest szeroko stosowane w izolacji uzwojeń mikro wirników, takich jak w samochodach, motocyklach, rowerach elektrycznych, zabawkach i małych silnikach elektrycznych urządzeń domowych.
Zastosowanie:
| Izolacja uzwojeń mikro wirników | samochody, motocykle, rowery elektryczne, zabawki i małe silniki elektryczne |
| Komponenty pojazdów | ABS, HVAC, podnośnik szyb, regulator siedzenia, szyberdach i antena, wycieraczki szyby przedniej i wirniki pompy paliwa |
| Ruchome pojazdy | motocykle, rowery elektryczne |
| Urządzenia domowe | narzędzia elektryczne, szczoteczki elektryczne |
| Rozmiar wirnika OD | 8mm do 60mm |
| Wydajność wirnika na zmianę | 2500 sztuk na 8 godzin dla wirnika OD o rozmiarze 30mm~40mm |
| Klasa izolacji żywicznej | B, F, H 120℃, 155℃, 180℃. Dla Chin lokalnie >155℃ jest szeroko stosowane |
Proces pracy:
Odolejanie wysokiej częstotliwości --- chłodzenie wentylatorem --- powlekanie --- czyszczenie nadmiaru proszku z zewnątrz --- utwardzanie --- chłodzenie powietrzem
Maszyna do elektrostatycznego powlekania żywicą składa się ze strefy wstępnego podgrzewania, strefy chłodzenia, strefy powlekania żywicą i
strefy utwardzania.
Wirnik/uzwojenie jest przenoszone do elektrostatycznego łożyska fluidyzowanego za pomocą ślimaka do powlekania. Izolacja jest równomiernie
naniesiona na jego powierzchnię, a następnie utwardzona przez ogrzewanie wysokiej częstotliwości.
Elektrostatyczne powlekanie proszkowe jest zazwyczaj podzielone na trzy etapy: powlekanie żywicą,
usuwanie nadmiaru proszku za pomocą urządzenia do zeskrobywania z powierzchni wirnika lub stojana silnika, utwardzanie.
Proces malowania proszkowego odbywa się w elektrostatycznym łożysku fluidyzowanym, a następnie urządzenie do zeskrobywania
czyści proszek, po zeskrobaniu, wirnik/uzwojenie lub stojany przechodzą przez nagrzewnicę indukcyjną wysokiej częstotliwości
do utwardzania, w ten sposób proszek może być nałożony na przedmiot, przylegając do podłoża i koalescencyjnie
tworząc gładką, ciągłą, zasadniczo jednolitą, grubą powłokę.
Używane do żywic 3M lub AkzoNobel, w tym do izolacji i ochrony przed wilgocią, uzwojeń, wirników, stojanów,
szyn zbiorczych i innych części silnika.
Maszyna do elektrostatycznego malowania proszkowego zawiera urządzenie do odzyskiwania i recyklingu proszku,
Urządzenie składa się z rury ssącej pyłu umieszczonej naprzeciwko urządzenia powlekającego,
Urządzenie do czyszczenia proszku i urządzenie znajdujące się w ramie maszyny do elektrostatycznego malowania proszkowego.
Oddzielne rury ssące pyłu są skoncentrowane do całkowitej rury zbierającej pył.
Całkowita rura pyłowa wysyła proszek do separatora cyklonowego,
Górna część separatora cyklonowego to rura wylotowa, a dolny koniec to rura zbierająca proszek, która
jest podłączona do podajnika proszku.
Parametry:
Wirnik OD: według rysunku klienta
Długość rdzenia: według rysunku klienta
Długość wału: według rysunku klienta
Wydajność: na życzenie klienta
Grubość powłoki: regulowana w zakresie 0,15-0,5 mm
Prędkość transportu wirnika: 0,1-15 metrów na minutę
| Model (WIND-JF) | 100 | 80GG | 80GD | 50H | Model laboratoryjny | uwagi |
|
| Rozmiar części | Maks. OD | 160 | 120 | 120 | 100 | 200 | Możliwość produkcji na zamówienie |
| Maks. długość rdzenia | 50 | 50 | 50 | 50 | 80 | ||
| Maks. długość wału | 180 | 180 | 180 | 180 | 180 | ||
| prędkość transportu m/min | 0,1-1,5 | 0,1-1,5 | 0,1-1,5 | 0,1-1,5 | Napęd elektryczny | Bezstopniowa regulacja | |
| wydajność (szt./h) | 2500 | 1500 | 1500 | 800 | 10-60 | φMaks. ≤ 20 mm | |
| Metoda utwardzania | Wysoka częstotliwość | Wysoka częstotliwość | Wysoka częstotliwość | Piec do utwardzania | Utwardzanie Piec |
Piec przygotowywany przez klienta | |
| Grubość powłoki (mm) | Regulowana w zakresie 0,15 mm - 0,5 mm | ||||||
Powyższe parametry są tylko orientacyjne,
Dla wydajności produkcji masowej,
można rozważyć użycie 2 pieców lub tunelu do utwardzania zamiast
Utwardzanie wirnika/uzwojenia online
