Winkling szpilki włosowej prostokątnej dla przemysłu motoryzacyjnego
Szczegóły Produktu:
Zapłata:
|
Szczegółowy opis produktu
| Aplikacja z drutu płaskiego: | Maszyna do gięcia drutu do szpilki do włosów | Stacja robocza: | Połączona maszyna do formowania drutu |
|---|---|---|---|
| Obsługiwany rozmiar drutu: | Przewód płaski rozrusznika poniżej 3 mm*8 mm | Proces formowania spinki do włosów: | Karmienie, prostowanie, cięcie i wykrawanie, rozładunek |
| Czas cyklu: | O długości od 5 do 8 s na sztukę | Kod Hs: | 84798110 |
| Nowy silnik napędowy z drutem płaskim: | 1 kW do 150 kW | Po wyprzedażach: | Inżynierowie dostępni do obsługi maszyn za granicą |

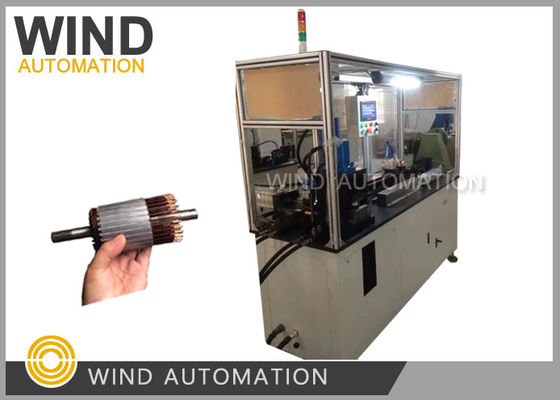

Prostokątny sztabowy zwój włosowy do produkcji silników w przemyśle motoryzacyjnymWIND-AWF
(1)Zastosowanie:
Maszyna do zwijania prostokątnych sztabek włosowych jest przeznaczona do silników samochodowych, silników samochodów elektrycznych, silników samochodów hybrydowych,
silników wózków widłowych elektrycznych, silników trójkołowych elektrycznych, silników pojazdów turystycznych, silników elektronarzędzi i innych silników w przemyśle motoryzacyjnym.
(2)Zalety:
| Formowanie szpilek | Opcjonalne | Uwaga |
| Odręcanie |
Rozmiar szpul do przechowywania drutu dla automatyzacji nawijania zaprojektować urządzenie do odwijania drutu |
|
| Prostowanie | ||
| Usuwanie emalii | Metoda usuwania może być szlifowanie lub cięcie w zależności od rzeczywistej sytuacji | |
| Podajnik | Kodowanie | Długość podawania można ustawić na ekranie dotykowym, kontrolowana przez silnik serwo |
| Cięcie | Ciśnienie cylindra do kontroli, może również kształtować nóż | |
| Formowanie | Kąt formowania, rozmiar powinien być odpowiedni dla stojana, rysunek jest tylko w celach informacyjnych | |

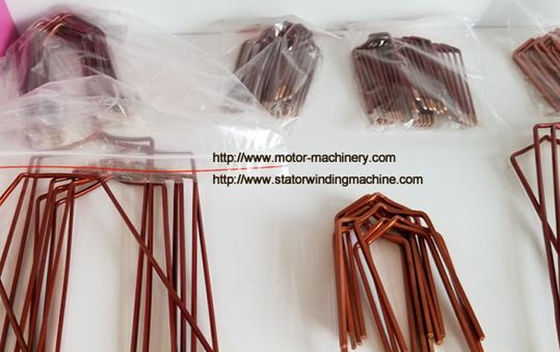

| Gięcie U | Przytrzymaj jedną stronę, skręć drugą stronę | Formowanie rozdzielające lub formowanie wykrawaniem |
| Czas cyklu formowania szpilek | 4~5s/szt. (Długość 300mm) 6~8s/szt. | Około 4 do 5 sekund na korzeń (długość drutu 300mm) |
automatyczne prostowanie surowej cewki, usuwanie emalii z czterech stron przez szlifowanie lub cięcie (płaska powierzchnia, powierzchnia boczna jednocześnie fazowanie), automatyczny przemysłowy odkurzacz ssący, podawanie silnikiem serwo, enkoder sprawdza, czy silnik serwo wysyła tę samą długość za każdym razem wykrywanie, cięcie, formowanie,
(3)Parametr:
Napięcie zasilania: 3Φ-380V±10% 50Hz
Ciśnienie źródła powietrza: 0.5~0.7Mpa
Długość usuwania lakieru: 0~50mm
Długość podawania drutu: 150~400mm
Czas cyklu: 6s' do 8s' dla długości 300mm
Obsługiwany rozmiar drutu: 3*8mm
(4)Konfiguracja:
1. Mitsubishi PLC, WEINVEIW 10-calowy ekran dotykowy.
2. Tajwański prowadnik liniowy i moduł HIWIN, linia silnika serwo Delta. Regulacja długości linii.
3. Tajwańska precyzyjna przekładnia planetarna Nicholas.
4. Tajwańskie elementy pneumatyczne i zawory elektromagnetyczne AIRTAC.
5. Komponenty elektryczne Schneider Electric, zasilacz Mingwei.
6. Stojak spawalniczy, natrysk powierzchniowy, kolor: szary. Tajwańskie szlifowanie płyt, galwanizacja.
7. Cała część ramy aluminiowej, trójkolorowy wskaźnik sygnału.
8. Część formy ze stali formierskiej obróbka cieplna próżniowa.
9. Do malowania części użycie metody wykrawania hydraulicznego, część wykrawania urządzenia regulacji położenia
śruba regulacyjna, automatyczna próżnia.
10. Odciąć część użycia wykrawania cylindra.
11. Gięcie części w kształcie litery U za pomocą wykrawania cylindra.
12. Zestaw systemu hydraulicznego 150L.
13. Zestaw automatycznego odkurzacza 3KW.
14. Zestaw automatycznej maszyny rozładowującej.
