Statyzator dla samochodów hybrydowych

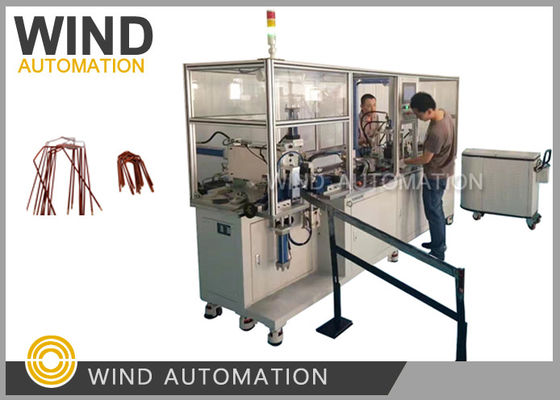

Hybrydowy samochód BSG Stator Elektryczny pojazd Silniki motoryzacyjneWIND-HF-BX

(1)Zastosowanie:

Ta maszyna do formowania szpilki włosowej jest szeroko stosowana w prędkości startowej, cewce lotniczej, poruszającym się pojeździe, w tym silniku hybrydowym samochodu, silniku ciężkiego, statorze BSG, samochodzie elektrycznym, pojazdom lekkim, pojazdom elektrycznym,silniki samochodowe, silniki samochodów elektrycznych, silniki samochodów hybrydowych, silniki wózków widłowych, silniki trójkołowych, silniki pojazdów turystycznych, silniki narzędzi elektrycznych i inne silniki przemysłu motoryzacyjnego.

(2)Proces i zalety:

1. obciążenie prostokątnej cewki w jednostce automatycznego podajnika

2Poniżej są procesy są połączone w WIND-HF-BX włosy szpilki tworzących maszyny

a. Wyprostowanie cewki

b. Odcinanie na płaskiej górnej i dolnej stronie cewki

c. Oczyszczanie lewej i prawej strony cewki Metody szlifowania

d. Formowanie szamponów w zwojach

e. Serwo silnik zasilający

f. Cięcie cewki Żądana długość

g. Formowanie w kształcie U

h. Ostateczne kształtowanie

i. Przekazanie końcowej szpilki do przyczepy grawitacyjneje

a. maszyna do formowania szpilki włosowej jest połączeniem kilku procesów,

automatycznie wyprostować surową cewkę,usuwać emalię z czterech stron poprzez szlifowanie ((płaska powierzchnia, boczna powierzchnia jednocześnie Chamfer),

Automatyczne przemysłowe odkurzacze, serwo silnik zasilający, wykrywanie, cięcie, formowanie,

b. Wysoka wydajność: 4~5s/pc (Długość szpilki 300mm) 6~8s/pc

c. Sprawdź kodem, czy serwomotor wysyła ten sam długość za każdym razem

d. Usunięcie szkliwa metodą szlifowania lub metodą cięcia może oczyścić powierzchnię

napięcie zasilania: 3Φ-380V±10% 50H

Ciśnienie źródła powietrza: 0,5 - 0,7Mpa

Długość usuwania lakieru: 0~50 mm

Długość zasilacza drutu: 150~400 mm

Czas cyklu: od 6 do 8 sekund dla długości 300 mm

Rozmiar przewodu obsługiwanego: 3*8mm

(4)Konfiguracja:

1Mitsubishi PLC, 10-calowy ekran dotykowy.

2.Taiwan HIWIN przewodnik liniowy i moduł, Delta serwo silnik linii.

3- Precyzyjny reduktor planetarny.

4Taiwan AIRTAC części pneumatyczne i zawory magnetyczne.

5Składniki Schneider Electric, zasilacz Mingwei.

6- stojak spawalniczy, spray powierzchniowy, kolor: szary.

7Cała część ramy aluminiowej, trójkolorowy wskaźnik sygnału.

8. część formy w procesie próżniowego tłumienia stali w formie.

9. do malowania części wykorzystanie metody hydraulicznego przebicia, przebicia części urządzenia regulacji pozycji

skrut regulacyjny, automatyczna próżnia.

10- Odcięć część użycia ciosów cylindra.

11. Zgięcie części w kształcie litery U przy użyciu ciosów cylindrowych.

12. 150L układ hydrauliczny.

13Automatyczny odkurzacz o mocy 3 kW.

14Zestaw automatycznej maszyny rozładowującej.
