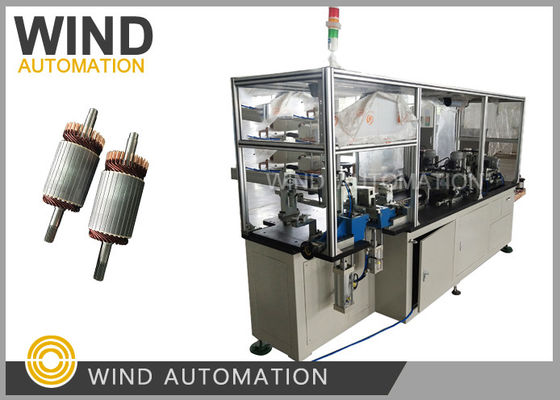

Maszyna do wywijania włosów z cewki przewodzącej
|
Szczegóły Produktu:
Zapłata:
|
Szczegółowy opis produktu
| Czynniki krytyczne: | Formowany szpilki do włosów, identyfikator armatury, OD, wysokość | Stacja robocza: | Maszyna kombinowana |
|---|---|---|---|
| Obsługiwany rozmiar drutu: | 3mm*8mm, AWG9, AWG0 | Proces formowania spinki do włosów: | Cięcie, odcinanie szkliwa, formowanie |
| Czas cyklu: | Czas cyklu związany z długością drutu | Kod HS: | 84798110 |
Wyróbki do tworzenia szpilki włosowej Wyróbki do tworzenia szpilki włosowej Wyróbki do tworzenia szpilki prostokątnej
(1)Zastosowanie:
Początek samochodów o niskim nakładzie
(2)Zalety:
|
Czas cyklu szpilki włosowej |
Czas cyklu w zależności od długości i kształtu drutu wynosi 2,5 s do 5 s na kawałek
|
|
Długość karmienia |
Wyroby z włókien mechanicznych
|
|
Proces formowania szpilki włosowej |
Wyprostowanie, przyrządzenie drutu, usunięcie emalii (przeciśnienie drutu w średnim czasie), cięcie, formowanie (trzy cylindry do cięcia, formowania i skręcania U)
|
(3)Proces formowania:
1. Ładowanie prostokątnej cewki w jednostce automatycznego zasilacza.
2. Wyprostowanie cewki
3. Odcinanie na płaskiej górnej i dolnej stronie cewki
4. Odciąganie lewej i prawej strony cewki
5. Champera tworząca się w cewce
6. Serwo silnik
7. Cięcie cewki ️ Wymagana długość
8. U kształtujące
9. ostateczny kształt tworzący skręcanie
10Zanieś ostatnią szpilkę do spadochronu grawitacyjnego.
(4)Konfiguracja:
1Mitsubishi PLC, 10-calowy ekran dotykowy.
2.Taiwan HIWIN przewodnik liniowy i moduł, Delta serwo silnik linii.
3- Precyzyjny reduktor planetarny.
4Taiwan AIRTAC części pneumatyczne i zawory magnetyczne.
Hairpin tworzące dla armatury starterowej jest jednym z procesów produkcji armatury i poniżej informacje są wymagane do sprawdzenia, gdy wysyłasz zapytanie
| 1Rysunek ukształtowanego przewodnika | Aby sprawdzić wielkość przewodnika i kąt wielkości R |
| 2Rysunek laminacji armatury | W celu sprawdzenia dopasowania przewodu, który zostanie wprowadzony do szczeliny armatury, maszynowo lub ręcznie |
| 3. Próbka armatury z włożonym drutem formowanym | W celu sprawdzenia i wytworzenia narzędzi zgodnie z rzeczywistą próbką |
Proszę kliknąć poniższe zdjęcie, aby obejrzeć film
