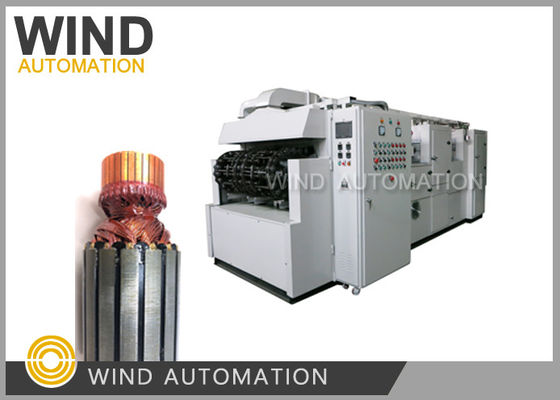

System lakierowania Roll Dip Trickle do powlekania wirników i różnych cew
|
Szczegóły Produktu:
Zapłata:
|
Szczegółowy opis produktu
| Warunki: | Nowy | Izolacja twornika: | Armatura spływa/toczy się i zanurza |
|---|---|---|---|
| Rozmiar wirnika w odniesieniu do maszyny: | Długość wału armatury, OD armatury, wysokość stosu | Długość maszyny: | Jest związany z wielkością armatury, czasem utwardzania i wymaganiami wyjściowymi |
| Źródło prądu: | Elektryczność | Po wyprzedażach: | Maszyna prawie nie wymaga konserwacji |
System lakierowania Roll Dip Trickle do powlekania wirników i różnych cewWIND-ZDG
- Specyfikacja
- Łańcuch główny przyjmuje specjalny łańcuch prosty: rozstaw łańcucha = 76,2 mm
- Rozmieszczenie stacji roboczych: w sumie 120 stacji roboczych, 15 stacji załadunku i rozładunku, 25 stacji podgrzewania, 4 stacji chłodzenia powietrzem, 2 stacji kroplówki lakieru,4 sztuk stacji wyrównania, 15 stacji żelowych o niskiej temperaturze, 39 stacji utwardzających, 15 stacji chłodzących.
- Wyposażenie wykorzystuje wiertarkę Ø16, stosowaną do dwóch typów armatury.
- Krok 1 stacja raz. Czas kroplania lakieru i czas cyklu można ustawić i wyświetlić.
- Przed zniknięciem kroplówki element obrabiany zaczyna się obracać, a prędkość jest regulowana przez falownik.
- Część kroplająca lakier przyjmuje precyzyjną pompę perystaltyczną, wyposażoną w 4 zestawy pomp (dwie pompy po lewej i prawej stronie).
- Temperatura pracy tunelu utwardzającego jest regulowana (≤ 150°C).
- Urządzenie grzewcze elektryczne jest wyposażone w wentylator do mieszania gorącego powietrza. Rurka grzewcza ma płetwy i ma długą żywotność (zwykle od 5 do 8 lat).który jest bezpieczny i niezawodny.
- System regulacji temperatury przyjmuje inteligentne instrumenty regulacji temperatury z funkcją alarmu nadciśnieniowego i może niezależnie kontrolować każdą strefę ogrzewania.
- Urządzenie jest wyposażone w wentylator wydechowy odśrodkowy, który wykonuje obróbkę spalin i spalin na obszarze kaplania lakieru oraz obszarze załadunku i rozładunku.
- Maszyna jest sterowana przez PLC i może automatycznie zakończyć wszystkie procesy z wyjątkiem załadunku i rozładunku.
- Zasilanie: trójfazowy system czterodrukowy, AC380V/50Hz; łączna moc wynosi około 38Kw.
- Mkonfiguracja
| PLC | Omron/Siemens (nieobowiązkowe) |
| Ekran dotykowy | Taiwan Weilun (kolor 7,5 cala) |
| Instrument regulacji temperatury | Hongkong Yudian (Xiamen) |
| Przekształcacz częstotliwości | Delta |
| Kontaktor/relej termiczny | Schneider |
| Relaj stanu stałego | Hangzhou Xizi |
| Głowica/przycisk/wskaźnik | Schneider |
| Pompa perystaltyczna | Automatyka wiatrowa |
- Produkcjaszacunkowa
Zakładając, że czas cyklu wynosi 90s w jednym kroku, czas rozgrzewania obrabiarkę ≈38min, gel ≈23min i czas utwardzania ≈60min; Jeśli pracujesz 10 godzin dziennie, maszyna może uruchomić 3,3 okręgu,ale nie ma wyjścia w pierwszym kręguWięc...
dzienna moc = (3,3-1) koło × 120 stacji × 2 strony = 550 sztuk
Jeśli czas cyklu i godziny pracy zostaną zmienione, wydajność zmieni się odpowiednio.
Przesyłka maszyny
1Waga 4 tony
2Objętość, wymiary około 5 * 1.5 * 2.1m (zwykle ładujemy go do kontenera 20GP)
3Kod H,8514101000
