Maszyna do wprowadzania papieru z zewnętrznym wirem wentylatora silnika statora WIND-IP-3

Maszyna do wkładania papieru z zewnętrznym wirnikiem, silnikiem wentylatora stojana WIND-IP-3

Aplikacja:

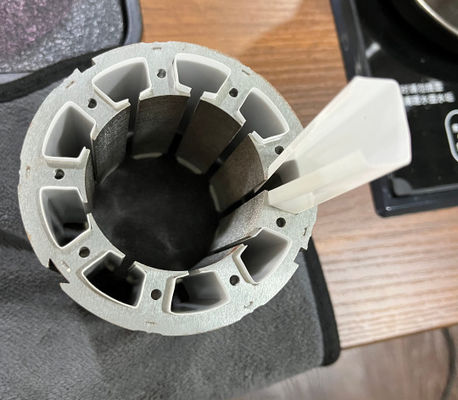

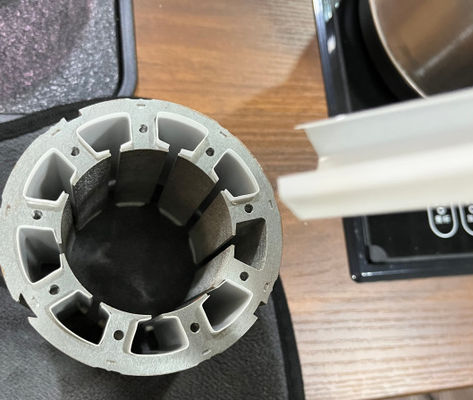

Ta maszyna do wkładania papieru formuje, wycina i wkłada poliestrowy papier izolacyjny do szczeliny stojana silnika BLDC,

proces polega na formowaniu, cięciu, wkładaniu, indeksowaniu do kolejnego slotu,

powtarzaj czynność aż do wyczerpania wszystkich ustawionych miejsc na armaturę,

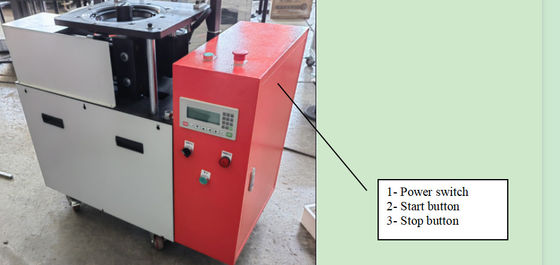

1. Ta maszyna do formowania i wkładania papieru składa się z jednego zestawu silnika o mocy 0,75 kW, jednego reduktora z hamulcem, jednego zestawu pasa podającego papier i skrzynki podającej składającej się z radełkowanych kół zębatych, jednego zestawu oprzyrządowania, szafki oraz ramy korpusu.

2. Ta maszyna do wkładania szczelin wykorzystuje w pełni zmechanizowane działanie. Skrzynia podająca podaje papier izolacyjny do oprzyrządowania, wyposażona w dno narzędziowe, igły wykrawające i obcinak. Po wysłaniu papieru do odpowiedniego położenia obcinarka papieru odcina papier i wpycha go w dolną część oprzyrządowania. Następnie igła wbija papier, wciska go w oprzyrządowanie, ściska go, a następnie dziurkuje, tak aby włożyć uformowany papier w korpus przedmiotu obrabianego. Następnie igła powraca, rozdzielacz obraca się, koło zębate przesuwa się do przodu. Jedno gniazdo jest gotowe, następnie włóż drugie gniazdo. Maszyna wyposażona jest w wyłącznik indukcyjny na wale obrotowym, który po jednym cyklu pracy zatrzyma się automatycznie.

3. Ta maszyna do wkładania papieru izolacyjnego może automatycznie wkładać papier, a załadunek i rozładunek odbywa się ręcznie. Do włożenia papieru potrzebna będzie rolka papieru. Szerokość powinna być równa długości stosu detali.

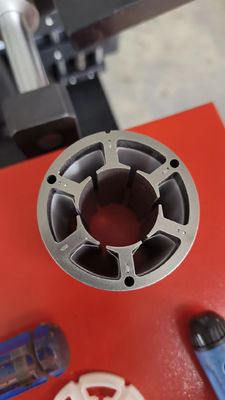

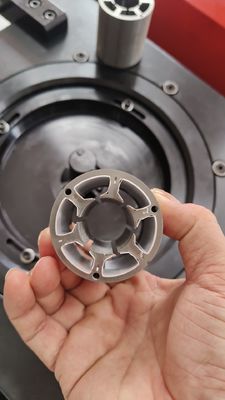

4. Ta maszyna do wycinania szczelin stojana silnika BLDC jest odpowiednia do obrabianego przedmiotu stojana z 8–48 szczelinami. Może wykonywać automatyczne podawanie papieru, formowanie i obracanie pod kątem. Papier powinien być prawidłowo włożony do szczeliny.

Pytanie klienta producenta silnika:

Czy posiadasz instrukcję obsługi dotyczącą obsługi maszyny do wkładania papieru?

Odpowiedź na temat automatyki wiatrowej

https://youtu.be/Xu68ZYUudmg

Kliknij poniższe zdjęcie, aby obejrzeć film z pracy maszyny do wkładania papieru z silnikiem wentylatora
