Maszyna do wywijania włosów na wiązkę drutu
|
Szczegóły Produktu:
Zapłata:
|
Szczegółowy opis produktu
| Czynniki krytyczne: | Formowany szpilki do włosów, identyfikator armatury, OD, wysokość | Stacja robocza: | Maszyna kombinowana |
|---|---|---|---|
| Obsługiwany rozmiar drutu: | 3mm, AWG9 | Proces formowania spinki do włosów: | Cięcie, odcinanie szkliwa, formowanie |
| Czas cyklu: | Czas cyklu dla 1 małego drutu magnetycznego Nos wynosi od 2,5 s do 3 s | Kod HS: | 84798110 |
| Po wyprzedażach: | Inżynierowie dostępni do obsługi maszyn za granicą |

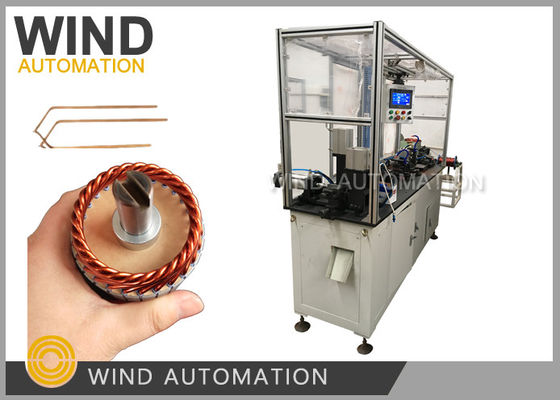

Maszyna do tworzenia wiązki włosowej z przewodnikiem automatycznym WZDZIEW
(1)Zastosowanie:
Części samochodowe do wglądu i alternatora, starter samochodów o niskiej mocy
(2)Zalety:
|
Czas cyklu szpilki włosowej |
Czas cyklu dla małego drutu magnetycznego wynosi 2,5 s do 3 s na kawałek
|
|
Długość karmienia |
Wyroby z włókien mechanicznych
|
|
Proces formowania szpilki włosowej |
Wyprostowanie, przyrządzenie drutu, usunięcie emalii (przeciśnienie drutu w średnim czasie), cięcie, formowanie (trzy cylindry do cięcia, formowania i skręcania U)
|
(3)Parametry:
Napęd: 380V
Ciśnienie: Min 0,5Mpa
Średnica drutu 1,8 mm do 3,4 mm
Długość przewodu zasilającego: 0~250 mm
Wydajność: 2,3 s/pc
Moc: 500 W
Waga: około 700 kg
Rozmiar: 1700mm*600mm*1650mm
(4)Konfiguracja:
1Mitsubishi PLC, 10-calowy ekran dotykowy.
2.Taiwan HIWIN przewodnik liniowy i moduł, Delta serwo silnik linii.
3- Precyzyjny reduktor planetarny.
4Taiwan AIRTAC części pneumatyczne i zawory magnetyczne.
Hairpin tworzące dla armatury starterowej jest jednym z procesów produkcji armatury i poniżej informacje są wymagane do sprawdzenia, gdy wysyłasz zapytanie
| 1Rysunek ukształtowanego przewodnika | Aby sprawdzić wielkość przewodnika i kąt wielkości R |
| 2Rysunek laminacji armatury | W celu sprawdzenia dopasowania przewodu, który zostanie wprowadzony do szczeliny armatury, maszynowo lub ręcznie |
| 3. Próbka armatury z włożonym drutem formowanym | W celu sprawdzenia i wytworzenia narzędzi zgodnie z rzeczywistą próbką |
Proszę kliknąć poniższe zdjęcie, aby obejrzeć film
