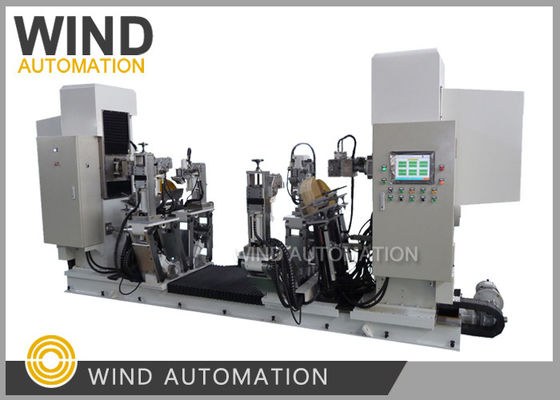

Cztery ramię automatyczne CNC stator cewki Top Arc Forming Machine
|
Szczegóły Produktu:
Zapłata:
|
Szczegółowy opis produktu
| Czynniki krytyczne: | Określa zdolność do produkcji silników | Stacja robocza: | Maszyna kombinowana |
|---|---|---|---|
| Obsługiwany rozmiar drutu: | 3mm*8mm, AWG9, AWG0 | Proces formowania spinki do włosów: | Cięcie, odcinanie szkliwa, formowanie |
| Czas cyklu: | Czas cyklu związany z długością drutu | Kod HS: | 84798110 |
Cztery ramiona automatyczne maszyny do tworzenia łuku statorowego CNC
Maszyna do formowania łuku jest bardzo ważna dla produkcji silników.
Wind Automation dostarczał do wielu rosyjskich klientów.
Cechy
(1)Ta maszyna przyjmuje cyfrowe sterowanie, wykonywane przez CNC proporcjonalny zawór serwohydrauliczny, wszystkie parametry mogą byćbyć wyświetlane, modyfikowane, przechowywane na ekranie, przechowywanemoże osiągnąć więcej niż 1000 sztuk, wszystkie parametry mogą być wywołane w dowolnym momencie, parametry cewki i automatyczne wyświetlanie wartości wykrywania na ekranie.
Wind Automation dostarczał do wielu rosyjskich klientów.
Cechy
(1)Ta maszyna przyjmuje cyfrowe sterowanie, wykonywane przez CNC proporcjonalny zawór serwohydrauliczny, wszystkie parametry mogą byćbyć wyświetlane, modyfikowane, przechowywane na ekranie, przechowywanemoże osiągnąć więcej niż 1000 sztuk, wszystkie parametry mogą być wywołane w dowolnym momencie, parametry cewki i automatyczne wyświetlanie wartości wykrywania na ekranie.
(2) Urządzenie to może automatycznie i sukcesywnie zakończyć proces formowania cewki od cewki spinalnej do cewki produktu;
(3) Otwarcie cewki tego sprzętu, kąt, wysokość nosa, łuk, precyzyjne sterowanie po formowaniu, nie wymagają już przekształcania formy;
(4) System łuku końcowego tego sprzętu przyjmuje typ wieloładowego łączenia, ręcznie łącząc różne łuki, aby zapewnić różnespecyfikacja wymagań dotyczących formowania końcówki cewki;
(5) Przycisk tego urządzenia może być regulowany o 0~140°, krawędź liniowa i kąt obrotu końcowy nie wybuchają,i zaciski zamknięte mocno i nie będzie poruszać się w procesie formowania, aby zapewnić brak uszkodzeń mechanicznych między cewkami, izolacja międzykręgowa cewki jest nienaruszona, aby zagwarantować niezawodną wydajność elektryczną cewki;
(6)To urządzenie ma bardzo prosty sposób rozwiązania problemu odbicia cewki.
Niezależne systemy, one dostosowują się i kompensują same ze sobą bez wzajemnej ingerencji.
Specyfikacja
Specyfikacja
1"Długość całkowita cewki: 580~3200 mm. Maksymalna szerokość cewki typu T: 120 mm;
2Strona liniowa cewki: 400~2200mm. Długość wystrzelenia na końcach po formowaniu: 75~560mm;
3, Maks. włączony kąt między dwoma linijnymi bokami: 0~70° odpowiednio regulowalny dla kątów przedniego i tylnego, łączny kąt 0~140°;
4,Całkowita szerokość otworu cewki (przełożenie): 100~800 mm. (może osiągnąć 1000 mm przy maksymalnym kącie);
5Sekcja cewki (szerokość × wysokość): 7 ~ 30 mm × 12 ~ 70 mm, min. 7 × 12 mm, max. 30 × 70 mm, 2 szkielety z przodu i z tyłu;
6,Prężnica szpilki nosa cewki: φ24, φ39;
7,Sklonność części nosa cewki: 0~30°;
8Wysokość szczytowej części nosa: -80~300 mm;
9, wysokość łuku górnego: 0 ~ 250 mm, maks. może osiągnąć 350 mm przy dużym otworze;
10Dokładność kształtowania: kąt <± 0,2°. Otwarcie na maszynie kształtującej <± 0,25mm~± 0,75mm;
11,Cykl formowania cewki: w ciągu 1~2 min;
12"Ciśnienie układu stacji hydraulicznej: 8Mpa, ciśnienie w rurze olejowej: >20Mpa;
13Inne standardy mają również długość prostą: 1600 mm, 2500 mm, 3200 mm.
