Komutator CNC Undercutting Machine For Cut DC Motor Armature Mica Manualne indeksowanie

Komutator podcięcia maszyny do cięcia silnika prądu stałego armatury Mica ręczne indeksowanie WIND-ZCN072-5

Specyfikacja maszyny do obcinania WIND-ZCN072C-5

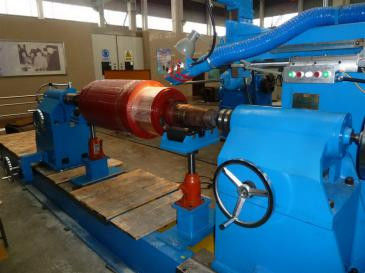

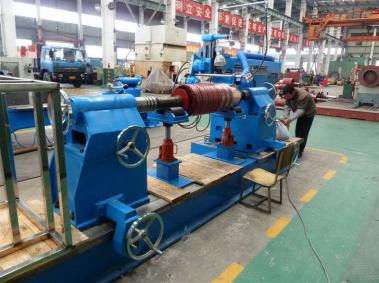

Maszyna do podcięcia komutatorów WIND-ZCN072-1:

To urządzenie składa się z ciała głównego maszyny, stacjonarnego ogona, regulowalnej łącznej łącznej łącznej łącznej łącznej łącznej łącznej łącznej łącznej łącznej łącznej łącznej łącznej łącznej łącznej łącznej łącznej łącznej łącznej łącznej łącznej łącznej łącznej łącznej łącznej łącznej łącznej łącznej łącznej łącznej łącznej łącznej łącznej łącznej łącznej łącznej łącznej łącznej łącznej łącznej łącznej łącznej łącznej łącznej łącznej łącznej łącznej łącznej łącznej łącznej łącznej łącznej łącznej łącznej łącznej łącznej łącznej łącznej łącznej łącznej łącznej łącznej łącznej łącznej łącznej łącznej łącznej łącznej łącznej łącznej łącznej łącznej łącznej łącznej łącznej łącznej

Sprzęt składa się z maszyny głównej, stałego palca w ramie ogona, regulowanego palca z zaciskiem, urządzenia indeksowania CNC, serwospłytki i mechanizmu serwospłytkowego podcinającego.Komutator podcięcia indeksowania przyjmuje serwo silnik CNC urządzenie indeksowania, po ustawieniu zasilacza i pozycji głowicy podcinającej przez serwo CNC, wykonuje się automatyczne obróbki CNC,i jest wyposażony w zestaw urządzeń do zbierania odpadów i odkurzania pyłu.

技术参数:Tparametry techniczne:

1. wysokość operacyjna: 1200 mm

Wysokość pracy: środek obrabionego przedmiotu znajduje się 1200 mm od ziemi.

1. 工件铁芯直径:最大F1200mm(顶针中心高600mm)

Średnica żelaznego rdzenia obróbki: maks. φ1200 mm (wysokość środka kciuka 600 mm).

1. 工件换向器 średnica: maksymalnaF800mm

Średnica przełącznika obróbki: maks. Φ800 mm.

1. 工件转轴长度:3000mm

Długość wału obracającego się obrabialnika: 3000 mm.

1. łącznik długości: maksymalnie 500 mm

Długość przełącznika: maks. 500 mm.

1. 刻槽?? 刀直径:Ф23mm,?? 刀离地1000mm

Średnica cięcia frezowego z rzutami: φ23 mm, cięcie frezowe od ziemi 1000 mm

1. 刻槽 刀转速:2800r/min, moc 1,5千瓦

Szybkość cięcia frezarki z rzutami: 2800 r/min, moc 1,5 kW

1. 工件转子 waga: maksymalnie 5 ′′

Masę rotacji obrabiarkę: maksymalnie 5T

9Wprowadzenie w życie rozporządzenia (WE) nr 765/2008

Indeksowanie serwomotorem, podawanie serwomotorem.
