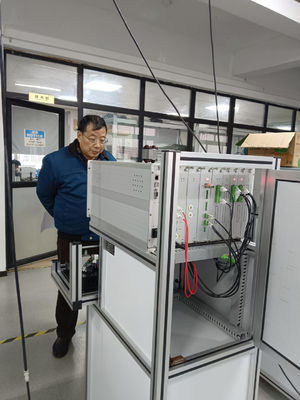

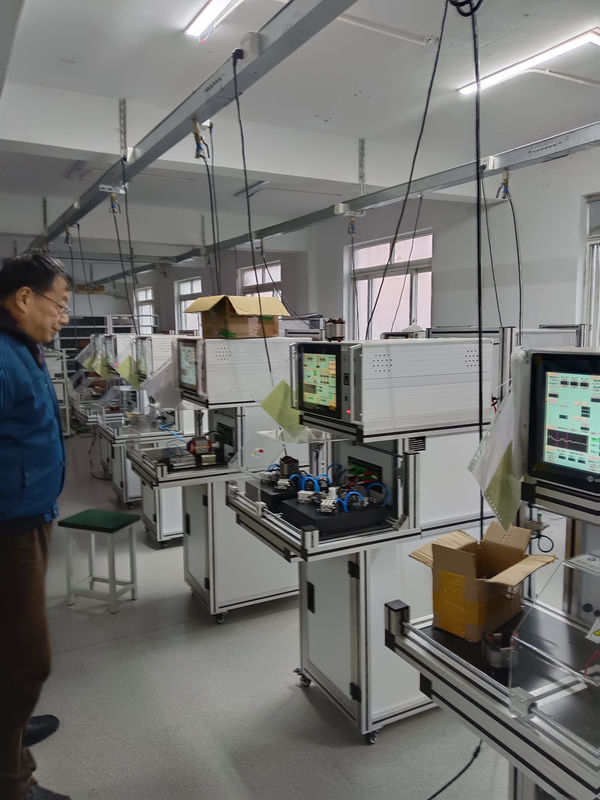

Maszyna do testowania statora silnika prądu stałego z napędem pneumatycznym

Maszyna do testowania stojana silnika DC - Analiza jakości WIND-DTS

1. Zalety

1) Możliwość zamontowania szybkiego mocowania dla 3 przewodów zaciskowych

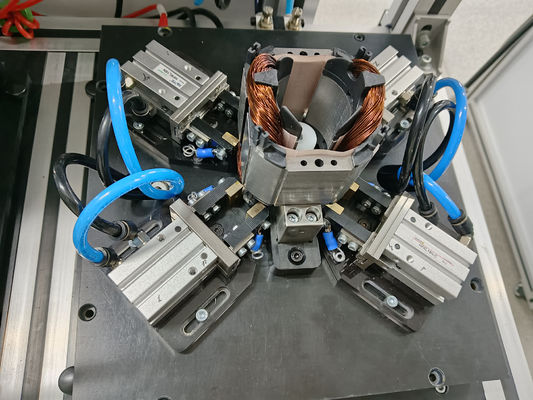

2) Pneumatyczne mocowanie jest szeroko stosowane do testowania 3 przewodów zaciskowych lub 6 przewodów końcowych

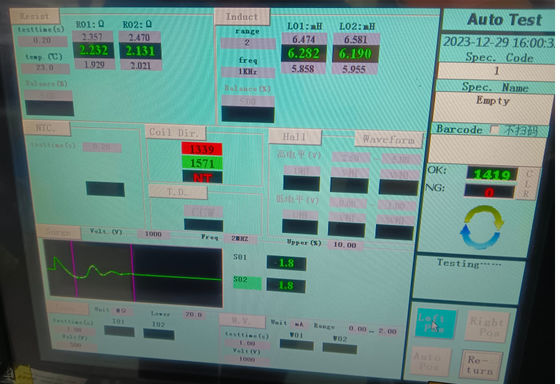

2. Testowane elementy: wszystkie elementy testowe mogą być przeprowadzane osobno lub razem.

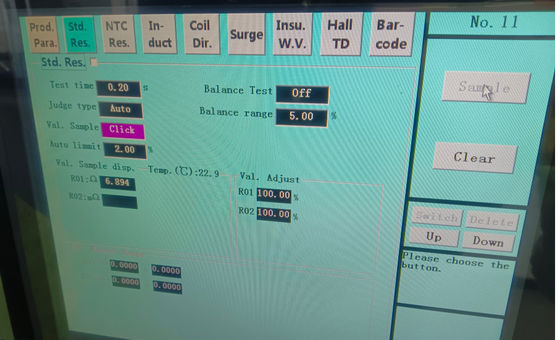

1) Test rezystancji DC

Zakres testowania: 0,01W - 1000W

Pętla testowa: 6 pętli (skalowalna)

Tolerancja: ±0,5 %

Metoda testowania: Cztery punkty, z funkcją automatycznej korekcji temperatury otoczenia

2) Test indukcyjności (w tym test równowagi 3-fazowej)

Zakres testowania: 10mH – 500mH

Pętla testowa: 6 pętli (skalowalna)

Tolerancja: ±2,5%

Metoda testowania: Cztery punkty

3) Izolacja międzyzwojowa

Impulsowe wysokie napięcie: 100V-3000V (100V / krok)

Szczyt impulsu: 0,5 msec

Częstotliwość próbkowania: 1-40 MHZ

Pętla testowa: 6 pętli (skalowalna)

Tolerancja: ±2,5%

Metoda oceny: ocena różnicy obszaru (wrażliwa na indukcyjność i straty energii)

Standardowy przebieg to Biały, przebieg OK to Zielony, przebieg NG to Czerwony

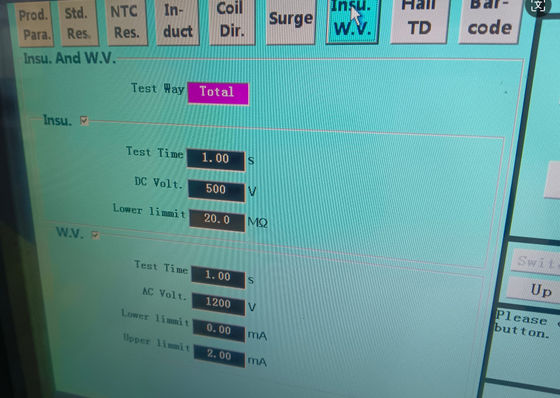

4) Rezystancja izolacji

Napięcie: DC500V / 1000V

Czas testowania: 1-10s (regulowany)

Zakres oceny: 1-1000 MW

Tolerancja: ±2,5%

5) Izolacja międzyfazowa

Napięcie: DC500V / 1000V

Czas testowania: 1-10s (regulowany)

Zakres oceny: 1-1000 MW

Tolerancja: ±2,5%

6) Hipot międzyfazowy

Napięcie: AC100-3000V (100V/krok)

Czas testowania: 1-10s (regulowany)

Zakres oceny: 0,1 mA -- 20 mA

Tolerancja: ±2,5%

7) Hipot (z detekcją łuku)

Napięcie: AC100-3000V (100V/krok)

Czas testowania: 1-10s (regulowany)

Zakres oceny: 0,1 mA -- 20 mA

Tolerancja: ±2,5%

8) Równowaga rezystancji

Metoda testowania: Próbkowanie rezystancji DC

Czas testowania: 0,1s

Metoda oceny: metoda procentowa przyjęta do oceny różnicy rezystancji DC między uzwojeniami.
