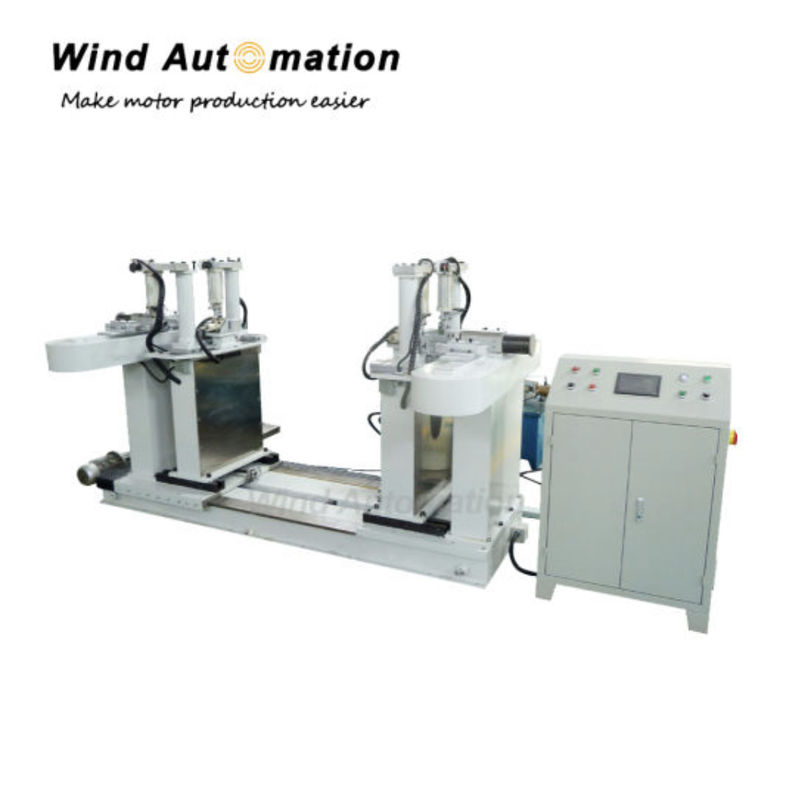

WIND-FMMaszyny do tworzenia automatycznych drutów rotorowychbar

• Zakres dostaw

• Warunki użytkowania urządzenia:

2.1 Temperatura otoczenia: - 5°C ≈ 40°C

2.2 Względna wilgotność: ≤ 85%

2.3 zasilanie 3×380V±10% 50HZ 20kw

2.4 ciśnione powietrze 0,5 MPa ≈ 0,7 MPa

2.5 Wymiary sprzętu (L×W×H)/mm:5000×2800×1900 ((FYI)

3.Główny skład i wymagania techniczne urządzenia:

3.1 Nadaje się do gięcia TBR GB5584.2/TMR GB5585.1

3.2 Specyfikacje i parametry prętów miedzianych przedstawiono w poniższej tabeli (podana przez użytkownika).

3.3 A32, A33

Maksymalny rozmiar przekroju poprzecznego jednego korzenia: 18 mm × 40 mm

Maksymalny rozmiar przekroju poprzecznego, gdy dwa korzenie są zgięte w tym samym czasie: 2 × 7 mm × 40 mm

3.4 Koniec nie jest pokryty częściami izolacyjnymi:25mm-50mm

3.5Urządzenie powinno być w stanie ukończyć kształt gięcia po izolacji cewki statora i wirnika w następujący sposób.

(1) Konie są zakrzywione.

(2) Konie są zakrzywione. Oba końce mogą być w tym samym kierunku;

(3) Jedno z końców jest zakrzywione.

4.Opis cech wyposażenia

3.1 Używany jest do automatycznego gięcia po izolacji miedzianego pręta wirnika silnika.

3.2 Bezpieczeństwo izolacji cewki powinno być zagwarantowane podczas formowania, a zanieczyszczenie olejem i uszkodzenia mechaniczne nie powinny występować.

3.3Zastosowane części, komponenty i akcesoria są zgodne z odpowiednimi krajowymi normami produkcji i wymogami ochrony środowiska oraz należą do znanych marek w branży.

3.4Podczas gięcia, biorąc pod uwagę odbicie miedzianego pręta (HB≤48), geometria tworzenia cewki jest dokładna, kształt końcowy jest spójny i nie występują problemy jakościowe, takie jak wspinaczka i skręcanie.

3.5 Sprzęt musi mieć rozsądną konstrukcję, zaawansowaną technologię produkcji,i wszystkie mechanizmy transmisji i rotacji muszą zapewnić dokładność ich różnych działańW tych samych warunkach wielkość tej samej specyfikacji i ta sama partia surowców jest taka sama po gięciu.

3.6 Silnik główny powinien działać sprawnie, a hałas powinien być mniejszy niż 75 decybeli.

3.7W sprzęcie nie występuje oczywiste wyciek oleju hydraulicznego.

5.Główna struktura sprzętu

Sprzęt ten składa się głównie z następujących trzech części: części ramy, systemu sterowania i formy kształtującej łuk krzywy.

Wszystkie te elementy są zainstalowane na jednej platformie, a cały sprzęt jest automatycznie obsługiwany i sterowany przez sterownik sterowania i komputer.

5.1 Sekcja regałów

Sekcja ramy składa się z spawanych profili zapewniających wystarczającą wytrzymałość.

5.1.1 Część wykonywana mechanicznie.

5.1.2 Sekcja zaciskowa w linii prostej.

5.1.3 Prosta linia na zewnątrz zacisku.

5.1.4 Obszar zaciskania sekcji giętej.

5.2 System sterowania

5.2.1 Urządzenie korzysta z sterowania PLC, a ustawienie parametrów jest zakończone przez dialog wielofunkcyjnego panelu dotykowego (operacja chińska).wychowywane, i odwołane za pomocą ekranu dotykowego.

5.2.2 Programy są wprowadzane z ekranu dotykowego. Na ekranie znajdują się zwięzłe, łatwe do zrozumienia symbole oraz chińskie menu, które wskazują operatorom, jak wprowadzać dane.

5.2.3 Aby rozwiązać problem odbicia miedzianego pręta, program powinien ustawić polecenie korekcyjne w celu zrekompensowania efektu odbicia.

5.2.4 Komputer jest w stanie wyświetlać komunikaty o błędzie, tak aby można było przeanalizować i skorygować przyczynę.

5.2.5 Program jest chroniony hasłem, więc ludzie z różnymi uprawnieniami mogą otwierać różne interfejsy.

5.3 Zgięta pleśń tworząca łuk

Formę tego sprzętu należy wykonywać ze stali wysoce odpornej na zużycie z specjalną obróbką cieplną, a zakrzywiona część pręta miedzianego jest dokładnie ukształtowana łukiem,a krzywiznę pręta miedzianego po formowaniu nie trzeba już ręcznie korygować w kształcie promieniowym, i może być bezpośrednio osadzony w wirniku.

Różne kształty prętów miedzianych wymagają różnych form, jeśli kształt łuku pręta miedzianego jest taki sam, to pręty miedziane o różnych rozmiarach mogą mieć wspólną parę form.

Stworzenie formy o zakrzywieniu końcowym jest rozsądne, skuteczne, dokładne i łatwe do regulacji.

5.4 Urządzenia bezpieczeństwa

Część obracająca się maszyny jest wyposażona w osłonę i przycisk awaryjnego zatrzymania.

5.5 Urządzenie jest wyposażone we własne stanowisko pracy hydraulicznej

6. Opis procesu

Proces formowania cewki: wprowadzenie pręta drutu→ automatyczne formowanie→ rozluźnienie pręta drutu→ usunięcie produktu → zresetowanie maszyny.

7.Usługi i instrukcje

7.1 Sprzęt badawczy jest samokalibrowany za każdym razem, gdy jest włączany.

7.2 Cała maszyna jest gwarantowana przez okres dwóch lat od daty dostawy (z wyjątkiem części wrażliwych i zużywalnych) oraz bezpłatna naprawa,świadczenie usług doradczych w zakresie utrzymania i wymiany w ciągu dwóch lat,
