Jak wykonać nawijanie bez szczelin w sposób półautomatyczny, w pełni automatyczny
|
Szczegóły Produktu:
Zapłata:
|
Szczegółowy opis produktu
| Stan: | Nowy | Oś: | 4 osie |
|---|---|---|---|
| Stacja robocza: | Jedna stacja/Dwukrotna stacja | Szybkość uzwojenia: | Max. Maks. 400RPM according Wire Gauge,Stator Size 400 obr./min zgodnie ze ś |
| Typ automatyczny: | w pełni automatyczny | Kolor maszyny Uzwojenie silnika: | Biały lub na wymagania klienta |
| Uzwojenie silnika: | Zębowe zawijanie do powlekanych statorów lub plastikowych czapek | Po sprzedaży: | Inżynierowie dostępni do serwisowania maszyn za granicą |

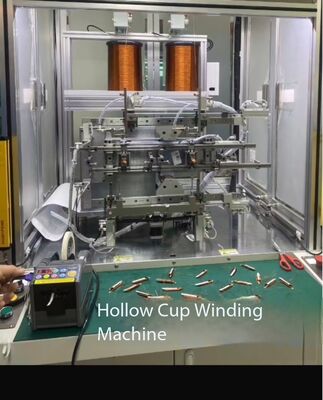

Jak wykonać nawijanie bez szczelin w sposób półautomatyczny, w pełni automatyczny WIND-BLDC
Zastosowanie maszyny do nawijania rowków:
Ultralekki, szybki czas reakcji i wysoka wydajność Silnik bezrdzeniowy
Silnik prądu stałego z magnesami trwałymi i uzwojeniem bezrdzeniowym
Bezrdzeniowy (DC) — bez szczelin (EC)
Maszyna do nawijania szczelinParametr:
| Model | WIND-3S-Slotness |
| Wijący się stos | Stojan wlotowy |
| Stacja | Cztery stanowiska samodzielne lub w pełni automatyczne |
| Średnica drutu | 0,1-1,2 mm (w zależności od szybkości napełniania szczeliny stojana i szerokości szczeliny) |
| Etapy produkcji |
Składają się z 4 maszyn z poniższymi funkcjami i procesami 1. Nakręcanie automatyczne 2. Spłaszczanie na gorąco 3. Wstępne formowanie 4. Formowanie okrągłe
|
| Ustawienie programu |
Maksymalny krok to 200 kroków. Program systemowy przechowuje 10 zestawów, czyli więcej niż pamięć może zostać załadowana przez komputer i pobrana z nieograniczoną przestrzenią dyskową.
|
| Prędkość nawijania | Maks. 400 obr./min (w zależności od rozmiaru drutu, długości stosu i rozmiaru stojana) |
| Oś | 4 osie |
| Całkowita moc | 8KW |
| Wejście | AC380V ±10%3 fazy 50/60 Hz |
| Źródło powietrza | 0,4 ~ 0,7 MPa |
| Rozmiar maszyny | Około 1000 (szer.) × 800 (gł.) × 1800 (wys.) mm |
Nawijanie bez szczelin Składa się z 4 maszyn z poniższymi funkcjami i procesami
1. Nakręcanie automatyczne
2. Spłaszczanie na gorąco
3. Wstępne formowanie
4. Formowanie okrągłe
W którym najbardziej wymagające procesy nie nawijają się same,
ale późniejszy proces prasowania na gorąco i formowania okrągłego (formowanie górnego / dolnego narożnika).
które ostatecznie określają dokładność wymiarową i wydajność silnika.

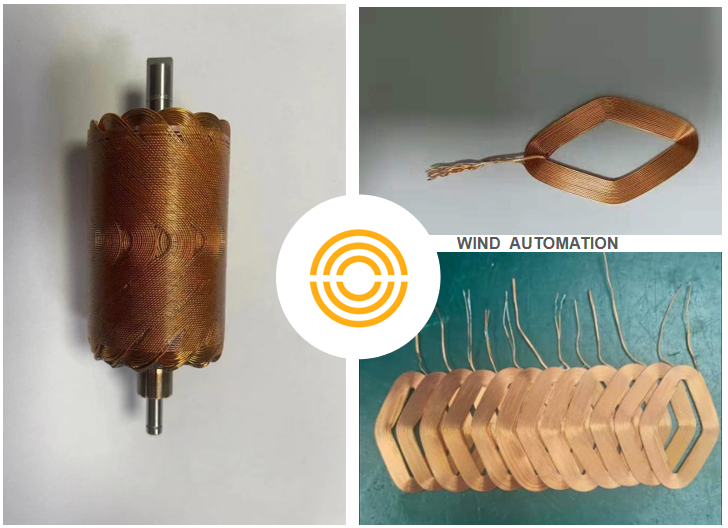

Metodę nawijania i proces nawijania można szerzej zastosować do obsługi uzwojeń poniżej
1. Uzwojenie proste
Proces nawijania tworzący proces nawijania koncentratu
Proces nawijania, drut emaliowany nawinięty najpierw na formę formującą zgodnie z wymaganymi zwojami,
A następnie uformowany w pełne uzwojenie na trzpieniu do układania drutu,
Klej nakłada się na oba końce, aby zestalić strukturę cewki
2. Uzwojenie ukośne (koncentryczne)
Metoda ta polega na tym, że przewody są nachylone pod pewnym kątem względem osi twornika
Taka konstrukcja umożliwia ciągłe nawijanie, poprawiając gęstość cewki i wydajność magnetyczną
3. Nawijanie siodełka
Pytanie i odpowiedź:
1. Jaki jest czas cyklu uzwojenia poniższych silników bezszczotkowych?
2. Czy aby móc korzystać z Waszej maszyny, konieczne jest zastosowanie elektrostatycznego powlekania szczelin?
3
Do produkcji i uruchomienia maszyn potrzebne są poniższe próbki i rysunki:
1.Rysunek CAD laminowania stojana do sprawdzania stopnia wypełnienia szczeliny
2. Schemat uzwojenia
3. Drut miedziany w ilości 1 rolki wystarczającej do nawinięcia 2 szt. stojanów
4. Czy stojan ma miejsce do pozycjonowania?
Główne części
| NIE. | Nazwa | Marka | Uwaga |
| 1 | PLC | YASKAWA | |
| 2 | Silnik serwo | YASKAWA | |
| 3 | Ekran dotykowy | Weinview | |
| 4 | Transduktor | OMRON | |
| 5 | Jednostki elektryczne | Schneidera | |
| 6 | Jednostki pneumatyczne | Xinchen | |
| 7 | Łożysko kulkowe | NSK | |
| 8 | Prowadnica śrubowa | HIWIN | |
| 9 | Pasek rozrządu | Bramy | |
| 10 | Zasilanie | Znaczy dobrze | |
| 11 | Napinacz | ETA-1000/LR | |
| 12 | Reduktor | Nidec-SHIMPO | Podniesiony stojan wymaga reduktora silnika |
Kliknij poniższy link do zdjęcia, aby obejrzeć film przedstawiający maszynę do nawijania rowków

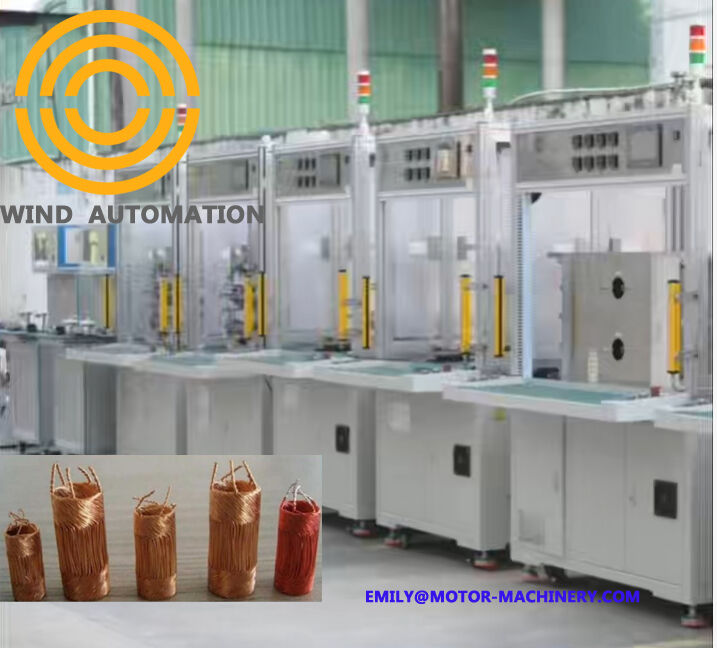

Istnieją samodzielne maszyny, a linia automatyczna może osiągnąć uzwojenie bez szczelin
https://youtube.com/shorts/0-s0o-bNF-o
