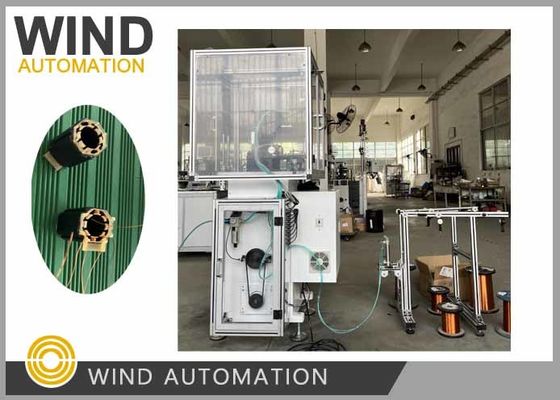

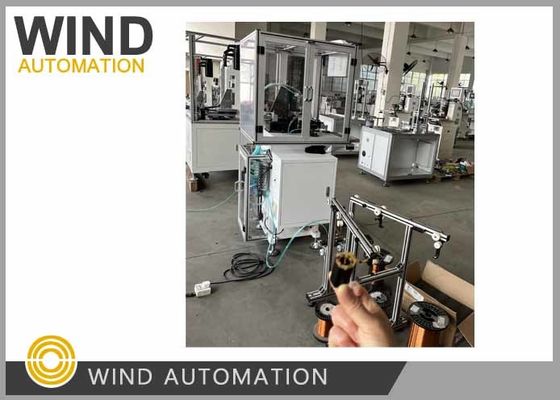

Osiem biegunów BLDC Maszyna uzwojenia stojana silnika krokowego z dwiema igłami

Duży Obraz : Osiem biegunów BLDC Maszyna uzwojenia stojana silnika krokowego z dwiema igłami

Szczegóły Produktu:

Miejsce pochodzenia:	CHINY
Nazwa handlowa:	WIND AUTOMATION
Orzecznictwo:	CE
Numer modelu:	WIND-1B-TSM

Zapłata:

Minimalne zamówienie:	1 SZT.
Cena:	Negotiable
Zasady płatności:	T/T

Kontakt

Szczegółowy opis produktu

Warunek:	Nowy	Igła nr:	Dwie igły poruszają 2 słupki na raz
Stacja robocza:	Jednostopniowe 8 poli można nawinąć 4 razy	Prędkość nawijania:	300 obr / min do 500 obr / min według Wire Gauge
Typ automatyczny:	Całkowicie automatyczny	Kolor maszyny:	Wymaganie białe lub według klienta
Po wyprzedażach:	Inżynierowie dostępne do użytku maszyn za granicą
High Light:	bezszczotkowe uzwojenie silnika , maszyna do nawijania silnika

Osiem słupków BLDC Maszyna uzwojenia stojana silnika krokowego
Dwie igły Wind Slots Uzwojenie w tym samym czasie WIND-1B-TSM

Podanie:

Nawijarka z silnikiem krokowym WIND-1B-TSM może nawinąć 2 szczeliny raz,

obejmujący 6 słupów, 8 słupów, 9 słupów, 10 słupów, 12 słupów, 14 słupów, 18 słupów

Zalety:

Szybkie i elastyczne, nawijanie igły stojana silnika krokowego z 2 nawijaniem za każdym razem

2 uzwojenia dysz działają jako dwustanowiskowa nawijarka stojana BLDC i stabilna niż maszyna dwustanowiskowa

Parametr:

Średnica drutu: 0,08 ~ 0,8 mm

ID stojana: 15 mm ~ 65 mm

Wysokość stosu: 7-100 mm

Zakręca nr 0-9999

Opcja działania: stepping / Auto

Bieguny stojana: 6 biegunów, 8 biegunów, 9 słupów, 10 słupów, 12 biegunów, 14 słupów, 18 słupów (na zamówienie)

Ciśnienie powietrza: 0,5 ~ 0,7 MPa

Moc: 1KW, jednofazowy, AC220V 50 / 60Hz

Waga: około 450 kg Wymiary: 1600 (L) x 1000 (W) x 1500 (H) mm

Konfiguracja:

Mitsubishi PLC

Wbudowany ekran dotykowy interfejsu człowiek - maszyna

Silnik krokowy dużej mocy

Cylinder Airtac

Charakterystyka maszyny uzwojenia stojana typ 1: Plz, wskaż model №__WIND-1B-TSM ________			Potwierdzenie: tak / nie. Jeśli NIE, plz wskaż swój parametr
1	Średnica rury stojana	70 mm	TAK
2	Szerokość rurki stojana	15 mm	TAK
3	Liczba osi	4 minimum	NIE
4	Tolerancja współrzędnych linii	± 0,01 mm	TAK
5	Tolerancja współrzędnych kątowych	± 0,5 minuty kątowej	TAK
6	Skok wału	minimum 100 mm	TAK
7	Prędkość nawijania	10 - 60 wiatrów prm	TAK, 350 ~ 400 RPM
8	Stator max. Średnica zewnętrzna	63 mm	TAK
9	Średnica wewnętrzna stojana	bez limitów	> 15 mm
10	Maksymalna długość stojana z częściami przednimi	Minimum 80 mm	TAK
11	Minimalna długość stojana z częściami przednimi	15 mm	TAK
12	Gniazda stojana	bez limitów	NR 6,8,9,10,12,14,18 plam
13	Minimalna szerokość szczeliny	0,8 mm	TAK
14	Średnica drutu roboczego	0,063 - 0,315 mm (twin)	TAK
15	Liczba wrzecion	2	Nie, 2 dysze, 1 wrzeciono
16	Liczba napinaczy	2	TAK
17	Tryb sterowania	Laptop z oprogramowaniem	NO, PLC i HMI
18	Zasilacz	3 ~ 380 V (± 15%), 50 Hz, 2 kW	NO, 1 ~ 220 V, 50 Hz, 1,5 kW

Pytanie i odpowiedź:

1. Jakiego rodzaju uzwojenie igły stojana wybierz dla naszego stojana?

Maszyna do nawijania igieł stojana WIND-1B-TSM jest bardzo odpowiednia do nawijania silnika krokowego

8 biegunów

Automatyczne nawijanie, indeksowanie i cięcie maszyny bez ustawiania szybkości napełniania szczeliny nie jest wysokim stojanem

Maszyna do nawijania WIND-1B-TSM z uzwojeniem nie szarpie automatycznego urządzenia indeksującego i kąta

Urządzenie z krzywką wahliwą jest bardzo odpowiednie do nawijania dużych i małych drutów, podnoszących lub lekkich stojanów silnika BLDC

2. Jak odbywa się szkolenie obsługi maszyny do nawijania stojana?

W przypadku maszynowego przeładunku zazwyczaj wysyłasz do naszego zakładu jednego inżyniera, który sprawdza przed dostawą,

WIND-1B-TSM nie jest skomplikowaną maszyną, jeśli twój inżynier ma doświadczenie, nie musisz

chodź i weźmiemy dla ciebie kilka vidoesów

3. Czy maszyna od Ciebie jest włączona i uruchomiona?

Tak, maszyna jest włączana od strony maszyny do zasilania maszyny i

Uruchom, przycisk awaryjny, przełączanie Auto / Step, aby obsługiwać maszynę

4. Nie mam rany stojana. Dlaczego potrzebujesz stojana na ranę?

Stojak na rany może pokazać Shanghai Wind Automation

schemat uzwojenia, który zawiera sposób nawijania, drut mostkowy, przewód końcowy,

Jeśli nie masz stojana na rany, podaj rysunek z uzwojeniem

Poniższe próbki i rysunek są potrzebne do produkcji i uruchomienia maszyny:

1. Stos stojana 5 sztuk bez nawijania z nasadką izolacyjną lub papierem izolacyjnym

2. Stojak na ranę 1szt

3. Miedziany drut 1 wystarcza na przewijanie 10szt

4. Rysunek laminowania stojana i rysunek uzwojenia

Silniki krokowe dzielą pełny obrót wirnika na szereg „stopni” o jednakowej wielkości, oferując możliwość

aby szybko umieścić ładunek i przytrzymać go w dowolnym z tych kroków. Znane również jako silniki krokowe lub krokowe

silniki bezszczotkowe DC oferują szybkie, precyzyjne pozycjonowanie i wyjątkowy moment obrotowy.

Technologia krokowa pozwala na zastosowanie sterownika w otwartej pętli - upraszczającego konstrukcję maszyny i

obniżając całkowity koszt w porównaniu z układem serwomotoru, jest on wydajny, bezszczotkowy, konserwacyjny

darmowe silniki krokowe zapewniają precyzyjną, niezwykle ekonomiczną kontrolę ruchu.

Produkujesz silnik krokowy, Wind Automation dostarcza maszyny do produkcji silników.

Kliknij poniższy obrazek, aby wyświetlić wideo
