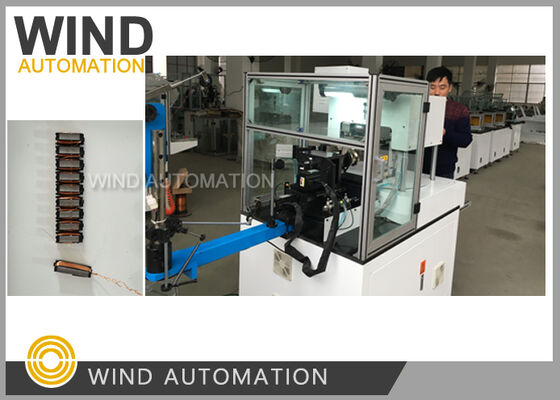

Segmenty Stator Winding Machine dla pojazdów hybrydowych EPS

Segmentowa maszyna do nawijania stojana do silnika samochodowego EPS Hybrid Vehicle Car Motor Winder WIND-2-TDS

Zastosowanie:

Wysoki współczynnik wypełnienia szczelin

Zalety:

1. Projekt japoński, wyprodukowano w Chinach

2. Nawijanie z użyciem flyera Szybkie

3. Ułożenie drutu schludne i uporządkowane

4. Dwie głowice zapewniają, że załadunek/rozładunek nie wpływają na nawijanie

Dane techniczne:

Średnica drutu: 0,15~1,5 mm

Średnica wewnętrzna stojana: 15~260 mm

Wysokość stosu stojana: 7~60 mm

Liczba zwojów: 0~99999

Prędkość nawijania: 0~1500 obr./min

Tryb: Krok/Auto

Źródło powietrza: 5~7 KG/cm2

Moc maszyny: 2,5 kW

1 faza AC 220V 50~60Hz

Waga: około 600 kg

Wymiary: 1150*2350*1500 mm

Główna konfiguracja:

Większość wczesnych silników EPS używała silników szczotkowych. Wraz z postępem technologii, coraz więcej

producentów silników używa bardziej zaawansowanych i niezawodnych silników bezszczotkowych. Jednak silnik bezszczotkowy

ma dużą trudność w produkcji stojana. Aby zapewnić okrągłość średnicy wewnętrznej

stojana i jednocześnie zwiększyć współczynnik wypełnienia szczelin uzwojenia, rdzeń stojana segmentu

staje się niezbędnym procesem dla prawie wszystkich producentów bezszczotkowych silników EPS.

Poniższe zdjęcie krótko opisuje proces produkcji stojana bezszczotkowego silnika EPS

Stojan silnika wyprodukowany w procesie segmentowym ma doskonałą spójność i dokładność produktu

W rzeczywistych zastosowaniach w produkcji masowej, okrągłość wewnętrznego okręgu może być kontrolowana

do 0,03 mm lub mniej. Jednocześnie, ze względu na bezpośrednią metodę nawijania, równowaga rezystancji i

indukcyjności każdego uzwojenia silnika jest kontrolowana na doskonałym poziomie. Wysoka jakość

stojana determinuje doskonałą wydajność silnika EPS pod względem czasu reakcji, a także

momentu zaczepienia i tętnienia momentu obrotowego. Technologia stojana segmentowego staje się głównym nurtem wysokiej

precyzji procesu produkcji silników.

Kliknij poniższy obrazek, aby obejrzeć wideo
