Szczegóły Produktu:
Zapłata:
|
Węgiel statora: | Jakkolwiek Delta lub Star Winding | Igła nr.: | Jedna igła lub dwie igły lub trzy igły |
---|---|---|---|
Układanie: | Czy Arraying według schematu owijania statora | Typ automatyzacji: | całkowicie automatyczny |
Kolor maszyny: | Biały lub na wymagania klienta | Po wyprzedażach: | Inżynierowie dostępni do obsługi maszyn za granicą |
High Light: | wywietrzacz igły,Maszyna do nawijania stojana silnika |

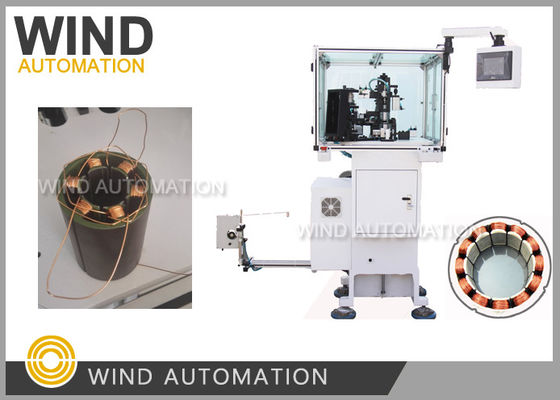

BLDC Motor Stator Igła Winding Machine Z Zęby Wire Wire WIND-2-TSM
Zastosowanie:
Maszyna do zawijania zębów WIND-2-TSM produkujeWiązki muti BLDC Stator wiertarka wiertarka igłydla statora
z 6 biegunami, 8 biegunami, 9 biegunami, 10 biegunami, 12 biegunami, 14 biegunami, 18 biegunami
Wszystkie typy silników BLDC, silników kroków, statorów silników wentylatorów mogą być zwinięte przez serię WIND-2-TSM z
inny rodzaj metody uzwojenia z układem, z umieszczeniem drutu mostkowego, drutu przyciskującego stator
z innymi zakrętami.
Zalety:
1. Szerokie zastosowanie dla wszystkich typów statorów BLDC o małych i dużych rozmiarach, ciężkiej lub lekkiej masie,
Duże lub małe rozmiary drutu, układanie lub brak przesunięcia drutu, przyciskanie drutu lub brak przyciskania drutu
2. szeroki zakres szerokości drutu od0.08~1.2mm (AWG17~AWG39)
3Delta PLC, serwo system Delta, interferencja człowieka z maszyną i bogate doświadczenie w 6,8,912 zębów
może zapewnić dobrą wydajność maszyny owijającej
Parametry:
Średnica drutu:00,08 do 1,2 mm
Identyfikator statora: powyżej 19 mm
Wysokość stosu: od 7 do 90 mm
Ciśnienie powietrza: 5-7 kg/centimeter kwadratowy
Moc: AC380V 50/60Hz
Waga: około 500 kg
Wymiary: 1800 ((L) x 1150 ((W) x 1600 ((H) mm
Automatyczne bezszczotkowe statory zwojowe maszyny serii WIND-TSM nadaje się do owijania różnych
Wyrób ten jest wprowadzany do obrotowego układu, w którym włączany jest silnik, w którym włączany jest silnik.
Tradycyjna metoda owijania cewki statora i metody osadzania owijania, oszczędza koszty
węzeł emaliowany i zwiększa liczbę cew (w związku z szybkością wypełniania gniazd silnika elektrycznego).
Ten silnik z serii WIND-TSM może automatycznie
Wykonanie procesów owijania, indeksowania, układania, cięcia i innych procesów.
praca zbierania i umieszczania statora, co zmniejsza intensywność pracy operatora i osiąga
Oprócz tego maszyna posiada znaczącą funkcjonalność.
porusza się zgodnie z parametrami ustawienia, tak, że opakowanie drutu zwrotnego jest kompaktowy, czysty, doskonały
Leżący i ładnie wyglądający.
Wykaz części WIND-2-TSM | |||
Części | Nazwa | Spec. | - Co to jest? |
1 | Zestaw spindlowy | HTD8M-776 | 1pc |
2 | Pasy do układania | HTD8M-624 | 1pc |
3 | Pas indeksowania | 224XL | 1pc |
4 | Środki zabezpieczające | RTzespół gospodarczy | 2 sztuk |
5 | Środki zabezpieczające | RTzespół gospodarczy | 2 sztuk |
6 | Przełącznik magnetyczny | AL-11RL-02 | 1pc |
8 | Koło ceramiczne | ¥4 | 2 sztuk |
Narzędzia: | |||
1 | Klucz Allen | 8 sztuk | 1 zestaw |
2 | Klucz do otwartego końca | 13-16 mm | 1pc |
3 | Śrubokręt słowny | 1.5 cali | 1pc |
4 | Śrubokręt Phillips | 4 cali. | 1pc |
5 | Klucz francuski | 8 sztuk | 1 zestaw |
6 | Skrzynka narzędziowa | 1pc | |
7 | Zęby diagonalne | 1pc | |
Część niestandardowa | |||
1 | Dźwignia | 1pc |
Proszę kliknąć poniższe zdjęcie, aby obejrzeć film
