Maszyna do zawijania obudowy podwójnego latacza / Maszyna do zawijania obrotowego dla rotora 4 biegunów

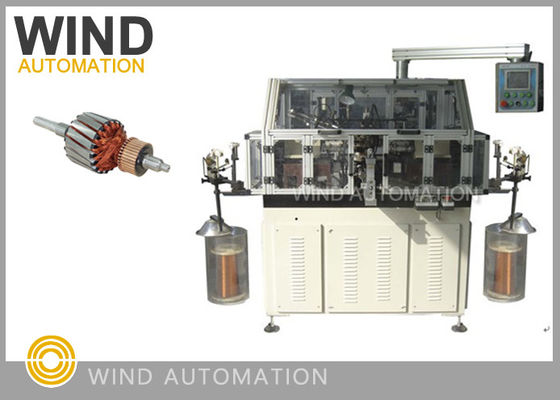

Automatyczna dwuramienna nawijarka tworników do wirników 4-biegunowych WIND-STR



Zastosowanie:

Ta nawijarka tworników WIND-STR to szybka nawijarka cewek z ramionami do masowej produkcji silników

produkcja tworników z komutatorem hakowym, mikserów, odkurzaczy, młotków, elektronarzędzi...



Zasada działania:

Ta w pełni automatyczna nawijarka WIND-STR wykorzystuje podwójną konstrukcję ramion, 2 szt.Mitsubishi silnik serwo

napędza obrót dwóch ramion, a 1 szt. silnik serwo z indeksem Mitubishi zapewnia precyzyjne

pozycjonowanie.

Podczas pracy korpus twornika jest mocno zaciskany przez lewe i prawe narzędzia nawijające oraz wał

urządzenie mocujące. Gdy ramiona pracują, drut przechodzi przez uchwyt drutu, urządzenie napinające, a następnie wchodzi

do pustego wrzeciona, wychodzi z koła ślizgowego drutu, a następnie drut wsuwa się do szczeliny twornika przez ramie

koło prowadzące drut. Po tym etapie twornik wchodzi do szczeliny w celu nawinięcia.



Zalety:

1. Niesamowicie Szybka, w normalnych warunkach może nawijać z prędkością 1000~1500 obr./min, otrzymując jeden nawinięty twornik w

    23s

2. Parametry nawijania można ustawić na ekranie dotykowym dla różnych tworników, łatwa obsługa

    np. 12 szczelin, 24 zaczepy

         12 szczelin, 12 szczelin

3. Podwójna nawijarka ramion może nawijać tworniki z lepszym wyważeniem niż nawijarka ramion



Generatory uzwojeń wytwarzają pole magnetyczne w silnikach, istnieją różne rodzaje tworników o różnych kształtach

uzwojeń przewodów,

podczas gdy uzwojenia typu lap i wave są szeroko stosowane w silnikach uniwersalnych, podczas gdy formowanie przewodów

z drutu płaskiego i okrągłego jest szeroko stosowane w twornikach silników rozruchowych.


Dla silnika PMDC, liczba magnesów i szczotek jest związana z liczbą biegunów,

na przykład z 2 biegunami, 16 segmentami, uzwojenie jest zawsze symetryczne,

Użycie skoku ułamkowego nie jest kompromisem projektowym ułatwiającym automatyczną produkcję, a typ uzwojenia ze skokiem ułamkowym jest powszechnie stosowany, ponieważ powoduje mniej iskrzenia i wymaga mniej

miedzi, co oznacza niższą rezystancję twornika.

Skok uzwojenia jest kompromisem projektowym, ale nie ułatwia automatycznej konstrukcji.

Dane techniczne:
Zakres średnicy drutu


0,16~1,2 mm
