Szczegóły Produktu:
Zapłata:
|
Obiekt testowy: | Odporność na DC, opór izolacji, przepięcia, Hipot | Rodzaj twornika: | Uruchamianie twornika silnika |
---|---|---|---|
Stacja robocza: | Podwójna stacja | Typ automatyzacji: | Automatyczne pozycjonowanie |
Testowanie wyświetlania zawartości przedmiotu: | Wynik testu Intuicyjny ekran na ekranie jeden po drugim | Gniazda do armatury: | 13, 17, 19 (kilka), 21,23,25,27, 28,29,33 kropli (często) |
High Light: | maszyna do badania armatury,tester armatury |

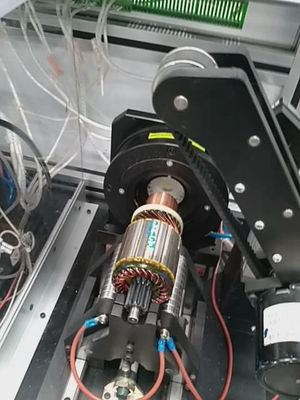

Starter Armatura Analiza jakości Maszyna do sprawdzania jakości Automatyczny panel testowania WIND-ATS-02
(1) Aplikacja
Rozrusznik początkowy do 36 gniazd
obejmujące 13, 17, 19 (kilka), 21,23,25,27, 28,29,33 slotów (często)
(2) Zalety
za. Automatyczne pozycjonowanie, operator nie ma potrzeby ręcznego sprawdzania położenia początkowego
b. Największy producent armatury startowej zamówił ponad 10 sztuk i 100% satysfakcji
do. Czas cyklu panelu testowego: 8 ~ 9s (według 33barów)
(3) Dane techniczne
Obiekt testowy | Metoda badania |
Odporność na pręt-pręt, 0,01 m ~ 10 mΩ (Wyświetlanie poza zakresem OVER) | Pomiar czterech terminali w celu zapewnienia dokładności |
Odporność na spawanie 0,001 mΩ-10 mΩ (Wyświetlanie poza zakresem OVER) | Pomiar sześciu terminali w celu zapewnienia dokładności |
Opór krzyżowy 0,01 mΩ-10 mΩ | Pomiar czterech terminali w celu zapewnienia dokładności |
Udar 100-1000 V (100 V / czas) Szczyt impulsu: 0,5u s, częstotliwość 1 ~ 40 MHz | Standardowy przebieg to Write, OK to Green, Kształt fali NG jest czerwony |
Rezystancja izolacji DC 500V Czas testowania: 1 ~ 10 s (0,1 s / czas) | Zakres: 1 ~ 500MΩ Dokładność: ≤ ± 5% |
Hipot AC 100-1000V | Czas testowania: 1 ~ 10 s (0,1 s / czas) |
(4) Konfiguracja główna
15 '' Ekran dotykowy Układ próbkowania: Przekaźnik BB: Przekaźnik wysokiego napięcia NAIS: Meder
Części pneumatyczne: Airtec
Moc: 220V AC, 50Hz
Ciśnienie powietrza: 0,4 ~ 0,6 MPa
Temperatura: 0 ~ 45 ℃
Wymiar: 950 mm * 1250 mm * 580 mm
Kod HS: 9030390000
(5) Zakres FixtureTolerance
Dla typów armatury urządzenie jest potrzebne, a adaptacja tolerancji jest następująca:
1. Komutator twornika z tymi samymi prętami, tolerancja średnicy zewnętrznej wynosi + 4 mm
2. Gdy zmieni się średnica zewnętrzna twornika, należy zmienić uchwyt
(6) Części zużywające się
1. Kołki kontaktowe komunikacyjne (jeden rok na typ automatyczny, pół roku na typ załadunku ręcznego)
2. Gumowy uchwyt pierścieniowy
Zapytaj i odpowiedz
Zapytać:
To nie jest dla mnie jasne, że ten odsetek 25 - 30%. Wiemy, że test udarowy jest testem porównawczym wg
fala dla wyników. W instrukcji mówi się, że odchylenie wyników wynosi 5%. Proszę wyjaśnij mi lepiej dlaczego
na przykład puls zmienia się od 1100 do 1050?
Odpowiedź:
Zastosowanie testu udarowego Napięcie impulsowe wysokiego napięcia przykładane do uzwojeń, rozpadające się i porównujące drgania
przestrzeń kształtu fali, aby określić, czy uzwojenie ma problem,
Wynikiem jest porównanie przykładowego przebiegu fali i testowanej różnicy powierzchni fali, S1-S0 / S0 to
Procent powinien mieścić się w „Sędziego Upera (%)”,
Zazwyczaj niektórzy z naszych lokalnych użytkowników, producent armatury startowej ustawił ją na 25% ~ 30%.
A napięcie impulsu nie jest DC, jest naprzemienne,
Na przykład po wprowadzeniu 1000V może to być 1100V lub 1050V,
Zastosowane napięcie powoduje prąd, prędkość uwalniania energii jest różna za każdym razem
Tak pokazane dane są tylko odniesieniem, będą się różnić za każdym razem,
Ogólnie, wynik testu przepięć jest raczej jakościowy niż ilościowy.
