Dynometr BLDC Motor Stator Test DC Opór Indukcja Przesilenie Izolacja obrót

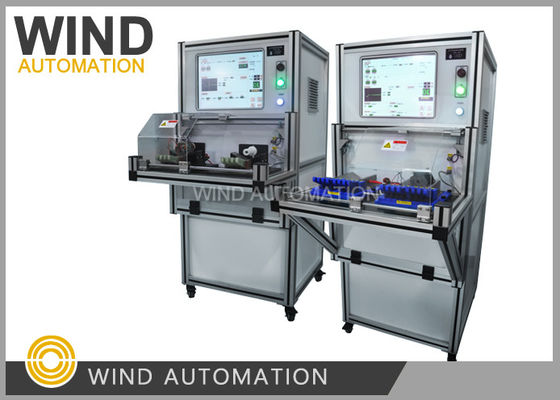

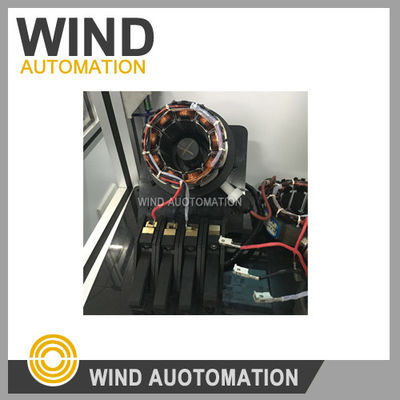

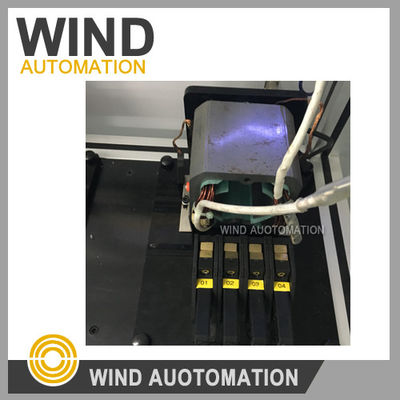

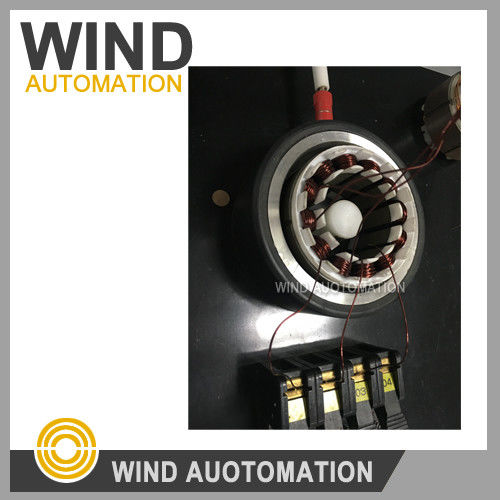

Dynometr BLDC Motor Stator Tester DC Odporność Indukcja Izolacja Przesilenie Hi-Pot Rotacja WIND-DTS-300

(1)Statystyka testowa

    1. przedmioty testowe konstrukcja modułowa,

Każdy przedmiot badawczy, w tym opór prądu stałego, test indukcyjności, test napięcia, opór izolacyjny,

Hi-pot był modulowany do oddzielnej płyty obwodowej.

2Maszyny testowe dostarczano 15 do 20 sztuk każdego miesiąca dla producentów silników.

(2)Elementy badawcze

1. Badanie oporu prądu stałego (włączając próbę równowagi trójfazowej, próbę równowagi fazowej)

Zakres badań: 0,001Ω--1000Ω

Pętla badawcza: maksymalnie 4 pętle (rozszerzalne)

Dokładność próby powtórnej: ≤ ± 0,5%

Metoda badania: Cztery punkty, z funkcją automatycznej korekty temperatury otoczenia

lub kompensacja temperatury czujnika podczerwieni (nieobowiązkowa)

Może wyeliminować zmiany oporu wywołane temperaturą

2Badanie indukcyjności

Zakres badań:00,1 μH 99 H

Pętla badawcza: maksymalnie 4 pętle (rozszerzalne)

Dokładność badania powtórzonego: ≤±1,0%

Metoda badania: Cztery punkty zapewniają dokładność

3. Badanie napięcia

Przekazanie wysokiego napięcia między fazami

Warunek badania: regulowane 100-3000 V prądu przemiennego

Szczyt pulsu:00, 5 msec

Częstotliwość pobierania próbek: 0 - 20MHz

Pętla testowa: 4 pętle

Dokładność badania powtórzonego: < ± 2,5%

Metoda oceny:W zależności od różnicy powierzchni (wrażliwa na indukcję i straty energii)

Standardowa forma fali jest biała, OK forma fali jest zielona, NG forma fali jest czerwona

4Odporność izolacyjna

Warunek badania: 500 V / 1000 V prądu stałego

Zakres: 0,1 MΩ ≈ 1000 MΩ

Tolerancja: ±2,5%

5. Hi-pot (moc dielektryczna) AC 100-1000V

Czas badania: 1 ~ 10 s (0,1 s/czas)

Zakres:0.1-20 mA

Tolerancja: ≤ ± 2,5%

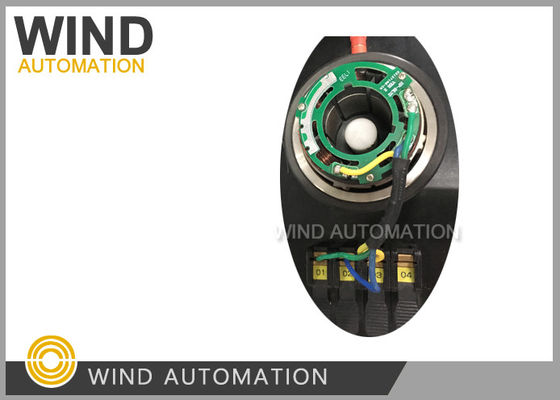

6. Badanie kierunku obrotu

W kierunku wskazówek wskazówek zegara/w kierunku przeciwnym


(3)Dane techniczne

(4)Czas cyklu

Około 6 sekund.

Kod HS:9030390000
