Dwuostacja AC Motor Winding Machine Rotor Analyzer Commutator Bar poniżej 96
|
Szczegóły Produktu:
Zapłata:
|
Szczegółowy opis produktu
| Stan: | Nowy | Produkt testowy: | Twornik z prętami komutatora poniżej 96 |
|---|---|---|---|
| Stacja robocza: | Dwie stacje | Przedmiot testowy: | Siła dielektryczna, opór prądu stałego itp. |
| Po sprzedaży: | Inżynierowie dostępni do serwisowania maszyn za granicą | Certyfikat: | Główne części CE |
| Podkreślić: | Urządzenia do badań wysokiego napięcia,maszyna do badania armatury |
||
Panel do testowania uzwojeń twornika z podwójną stacją, analizator wirnika, listwy komutatora poniżej 96 WIND-ATS-300
(1) Zastosowanie
Ta maszyna do testowania tworników testuje tworniki z listwami komutatora poniżej 96
Szybka i dokładna identyfikacja wad wirnika (twornika) w procesie produkcji spawania, nawijania,
wykańczania itp. oraz lokalizacja punktu uszkodzenia, aby ułatwić operatorowi naprawę wadliwego produktu.
a. Dla małej rezystancji spawania, system przyjmuje metodę pomiaru bezpośredniego
i prawdziwie odzwierciedla stan spawania komutatora.
b. Napięcie testu wysokiego napięcia jest automatycznie regulowane i generowane, stabilne i wygodne.
c. Do 3 zestawów testów wytrzymałości na napięcie sieciowe spełnia potrzeby różnych produktów.
d. Wszystkie standardowe parametry są automatycznie odczytywane w trybie jednego kliknięcia, upraszczając uciążliwy
proces ustawiania parametrów.
e. Konstrukcja uchwytu testowego z podwójną stacją znacznie poprawia wydajność produkcji.
f. Urządzenie jest modułowo zaprojektowane zgodnie z funkcją testową, dzięki czemu praca jest bardziej stabilna
a konserwacja i serwis są wygodniejsze.
(2) Przedmiot testu
1. Test wytrzymałości dielektrycznej (Hi-Power, Hi-pot), między twornikiem a uzwojeniem
2. Rezystancja izolacji, między twornikiem a uzwojeniem
3. Izolacja międzyzwojowa, między uzwojeniem a uzwojeniem
4. Rezystancja zimna, między segmentem komutatora a segmentem
5. Rezystancja spawania, między segmentem komutatora a punktem spawania uzwojenia
(3) Obsługa testera
Tryb ładowania i testowania można przełączać przesuwając osłonę bezpieczeństwa.
Panel testowy rozpoczyna testowanie po przesunięciu osłony bezpieczeństwa nad stanowiskiem roboczym.
(4) Dane techniczne
| WIND-ATS-300 | Liczba listew :≤96 | |
| Przedmioty testu | Opis testu | Wyniki testu |
| 0.001Ω-1000Ω | ≤±0.5% pełnej skali | |
| Rezystancja międzyzębowa | Automatyczna kompensacja temperatury otoczenia | |
| 0.001mΩ-10mΩ | ±10μΩ | |
| Rezystancja spawania | ||
| 0.01Ω-1000Ω | ≤±0.5% pełnej skali | |
| Rezystancja 180 | Automatyczna kompensacja temperatury otoczenia | |
| 100-2000Vpp | ±2.5% | |
| Przepięcie | (Maks. 96 zestawów przebiegów) | |
| DC 500V | 0.1-500MΩ | |
| Rezystancja izolacji | ≤±2.5% pełnej skali | |
| AC 100-2000V | 0-20mA | |
| Hipot | (2 zestawy testów wysokiego napięcia) | ≤±2.5% pełnej skali |
Zasilanie: AC220V ±10% @50Hz
Ciśnienie powietrza: 0.4-0.6Mpa
Temperatura: 0-45℃
Próbka producenta maszyny do testowania tworników:

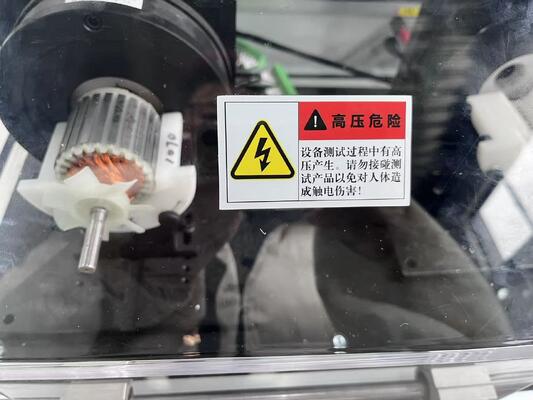

Próbka twornika
Kliknij poniższy link, aby obejrzeć film producenta silników korzystającego z testera tworników serii WIND-ATS
