Całkowicie automatyczna maszyna do zawijania zębów o mocy 8 kW do pokrycia statoru
|
Szczegóły Produktu:
Zapłata:
|
Szczegółowy opis produktu
| Stan: | NOWY | oś: | 4 osie |
|---|---|---|---|
| Stacja robocza: | Jedna stacja/Dwukrotna stacja | Szybkość uzwojenia: | Max. Maks. 400RPM according Wire Gauge,Stator Size 400 obr./min zgodnie ze ś |
| Typ automatyczny: | W pełni automatyczne | Kolor maszyny Uzwojenie silnika: | Biały lub na wymagania klienta |
| uzwojenie silnika: | Zębowe zawijanie do powlekanych statorów lub plastikowych czapek | Po sprzedaży: | Inżynierowie dostępni do serwisowania maszyn za granicą |
| Podkreślić: | maszyna do wywijania nawigacji,Maszyna do uzwojenia silnika |
||

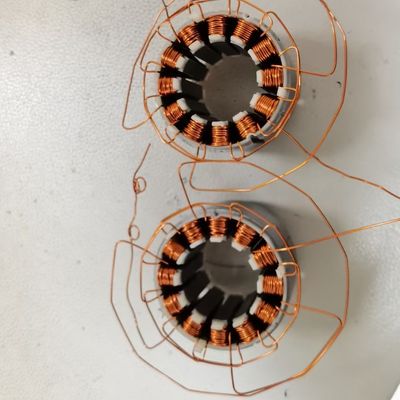

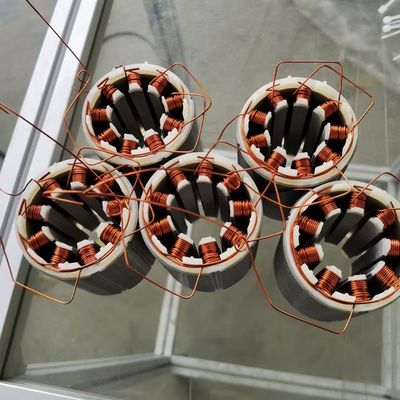

Stator Winding Machine do tworzenia cewki na zębach elektrostatyczne powłoki zębów WIND-BLDC
Stator Zęby Winding Machine zastosowanie:
Wykonanie cewek na zębach do statoru wcisku, takich jak stator 36 wcisku,
Stator Winding MachineParametry:
| Model | WIND-BLDC-2,4 |
| Zestaw zwojowy | Stator wtykowy |
| Stacja | Jednorazowa stacja |
| Średnica drutu | 0.1-1.2 mm ((zgodnie z częstotliwością wypełniania szczeliny statora i szerokością szczeliny) |
| Rozmiar statora | Średnica zewnętrzna: maks. 230 mm (9,055') Średnica wewnętrzna:min.10mm (0,394') Masa stosu: maksymalnie 10 kg (lb) Długość stosu: maksymalnie 100 mm (3,94 ̊) |
| Ustawienie programu |
Maksymalny krok wynosi 200 kroków. Program systemowy przechowuje 10 zestawów, które są większe niż pamięć może być przesłana przez komputer i pobrana z nieograniczoną pamięcią.
|
| Prędkość obwijania | Maks.400 obr./min (zgodnie z wielkością drutu, długością steru i wielkością statora) |
| Oś | 4 osi |
| Całkowita moc | 8 kW |
| Wpływ | AC380V ±10%3 fazy 50/60Hz |
| Źródło powietrza | 00,4-0,7Mpa |
| Rozmiar maszyny | Około 1000 (W) × 800 (D) × 1800 (H) mm |
Pytanie i odpowiedź:
1. Jaki jest czas cyklu zawijania silników bez szczotek poniżej?
Stator ma zewnętrzną średnicę 230 mm.
Średnica wewnętrzna wynosi 167,2 mm.
Długość statora wynosi od 10 mm do 100 mm, ale teraz mamy zamówienia na 10 mm.
Każdy zęb ma 40 obrotów z 4 równoległymi drutami o średnicy 0,4 mm.
Czas cyklu: Flub owijanie każdego statora wymienione powyżej kosztowało 10 minut na kawałek
2Czy musimy użyć elektrostatycznej powłoki szczelin, aby użyć maszyny?
Maszyna jest zaprojektowana według największej długości statora, dla tak dużego statora, musi być bardzo ciężki
Co najmniej 5 kg, więc podczas nawijania, musimy dodać reduktor, aby nawijanie było gładkie i bez wpływu,
Każdy zęb ma 40 obrotów z 4 równoległymi drutami o średnicy 0,4 mm.
Twoje przewody i skręty są za dużo dla strefy automatów,
Włókno w górnej warstwie będzie naciskać na drut w dolnej warstwie,
W górnej warstwie drut spadnie,
Sugestia automatyki wiatrowej:
1Proponujemy osłonę izolacyjną i możemy zaprojektować osłonę.
Jeżeli pokaz obwijania wskazuje, że wymagana jest pokrywa izolacyjna
Można odnieść się do36-slotowa elektrostatyczna maszyna do owijania statoruwideo,
Jest taki sam jak twój, ale ma niewielkie zakręty (mniej niż 30 zakrętów).
2Jeśli nie chcesz zainwestować narzędzi do produkcji plastikowych czapek i
Materiał powinien wytrzymać 155 stopni Celsjusza.
Czy można użyć 0,7 mm do 0,8 mm jeden przewód zamiast
o szerokości nieprzekraczającej 10 mm,
- Nie.
Następujące próbki i rysunki są potrzebne do produkcji i uruchomienia maszyny:
1.Rysunek CAD laminacji statoru do sprawdzania szybkości wypełniania szczeliny
2Diagram zawijania
3. Włókna miedziane 1 rolka wystarczy do owijania 2 statory
4. Czy stator ma pozycjonowanie miejsce szczeliny
Główne części
| Nie, nie, nie. | Nazwa | Marka | Uwaga |
| 1 | PLC | YASKAWA | |
| 2 | Silnik serwowy | YASKAWA | |
| 3 | Ekran dotykowy | Weinview | |
| 4 | Czujnik | OMRON | |
| 5 | Jednostki elektryczne | Schneider | |
| 6 | Zestawy pneumatyczne | Xinchen | |
| 7 | łożyska kulkowe | NSK | |
| 8 | Przewodnik śruby | HIWIN | |
| 9 | Pas czasowy | Bramki | |
| 10 | Zasilanie | To znaczy dobrze. | |
| 11 | Wciągacz | ETA-1000/L-R | |
| 12 | Reduktor | Nidec-SHIMPO | Wzmocnienie statoru potrzebuje reduktor silnika |
