Dom ProduktyMaszyna do wywijania silnika AC

Automatyczna maszyna do zawijania silników AC z pojedynczą stacją z materiałem międzyliniowym

Orzecznictwo
dobra jakość Maszyna do wywijania igły na sprzedaż
dobra jakość Maszyna do wywijania igły na sprzedaż
Ufamy ci i mamy bardzo dobre referencje od naszych kolegów z Szanghaju

—— Olayo Delgado

Jesteśmy bardzo zadowoleni z maszyn!

—— Efrain. Alvarado.

Im Online Czat teraz

Automatyczna maszyna do zawijania silników AC z pojedynczą stacją z materiałem międzyliniowym

Chiny Automatyczna maszyna do zawijania silników AC z pojedynczą stacją z materiałem międzyliniowym dostawca

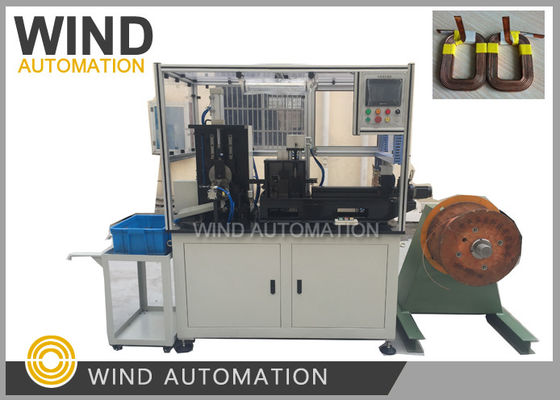

Duży Obraz :  Automatyczna maszyna do zawijania silników AC z pojedynczą stacją z materiałem międzyliniowym

Szczegóły Produktu:

Miejsce pochodzenia: Chiny
Nazwa handlowa: WIND AUTOMATION
Orzecznictwo: CE
Numer modelu: Wyniki badań

Zapłata:

Minimalne zamówienie: 1 szt
Cena: Negotiable
Szczegóły pakowania: Paleta
Czas dostawy: 30 dni roboczych
Zasady płatności: T/T
Kontakt
Szczegółowy opis produktu
Kierunek nawijania: Wariacja zawijania w kierunku wskazówek wskazówek zegara i przeciwnym Zastosowanie: Stator samochodowy
Stacja robocza: Pojedyncza stacja Typ automatyzacji: Wlewy i materiały pomiędzywarstwowe
Kolor maszyny: Biały lub na wymagania klienta Warunki: Nowy
Automatyczny: automatyczne podawanie drutu, wycieranie drutu, wyprostowanie drutu, podawanie papieru i gięcie końc Po wyprzedażach: Inżynierowie dostępni do obsługi maszyn za granicą
High Light:

maszyna do tworzenia cewki

,

maszyna do nawijania cewki stojana

Stator Starter magnetyczny, cewka, owijanie przewodnika, formowanie i owijanie WIND-PCW-F1



Mproces pracy



Maszyna może automatycznie zwinąć cewkę pola z procesem poniżej nieprzerwanie,

Automatyczne podawanie drutu→ wyrównacz drutu → końcówka startowa z gięciem→ podawanie drutu I,→gięcie→ nakładanie drutu II→ tłoczenie drutu do narzędzi→ formowanie→ nakładanie papieru i skręcanie,

Wydajność: około 15-30 sztuk na sztukę, około 2000 sztuk na zmianę/8h



Budowa maszyn

1Mechanizm wyprostowania drutu,

Składa się z dwóch zestawów wyprostowania koła przewodnika w kierunku X, Y

I cylinder, cylinder pociąga za drut, aby go wyprostować.



2. Mechanizm zasilający drut

Serwo silnik Delta napędza moduł zasilania drutem do zasilania drutu,

Długość zasilacza drutu może być ustawiona na ekranie, a limit szczelinowania drutu może zapewnić

Ślad przewodu jest prawidłowy.



3Uruchomienie mechanizmów gięcia końcowego

Użyj cylindru do napędzania koła do gięcia końcówki startowej,

Kierunek gięcia może być lewy lub prawy



4. Mechanizm gięcia drutu

składający się z urządzenia drutu tłoczonego i urządzenia gięcia,

kierunek gięcia może być lewy lub prawy



5. Mechanizm cięcia

Z specjalnym cięciem przeznaczonym do cewki polowej



6Mechanizm owijania i rozładunku cewki

mechanizm owijania cewki składa się z urządzenia drutu prasowego napędzanego cylindrem,

urządzenie obrotowe napędzane przez serwomotor Delta z częścią przesyłową reduktorów,

Narzędzia, urządzenia zacisku narzędziowego, urządzenia wyrzucającego.





Mechanizm podawania drutu podaje zgięty drut do stałej pozycji narzędzia,

urządzenie do naciskania drutu zaczyna naciskać drut, urządzenie obrotowe obraca się,

gdy obraca się do ustawionej pozycji papier zostanie podany,

i nadal obracać do ustawionej pozycji, i cięcie papieru, obracać, aby zwinąć cewkę.

Urządzenie do zaciskania narzędzia luźne, cewka wychodząca i powtarzana od początku.



7. Papierowe urządzenie przewodnicze

Składa się z półki do papieru, silnika do podawania papieru i urządzenia do prasowania papieru



8Ramka maszyny jest z aluminium z organicznym szkłem.



9Maszyna do wiązania Główne części



Simens lub Delta PLC

Silnik serwo Delta

Ekran dotykowy Weinveiw



Waga: około 650 kg

Wymiary maszyny: 1500 mm x 900 mm x 1700 mm3
