Szczegóły Produktu:
Zapłata:
|
Warunki: | Nowy | świadectwo: | Główne części CE |
---|---|---|---|
Stacja robocza: | Pojedyncza stacja | Aplikacja silnika: | W silniku kołowym |
Typ automatyzacji: | W pełni automatyczne nawijanie, układanie, cięcie | Kolor maszyny: | Biały lub na wymagania klienta |
Po wyprzedażach: | Inżynierowie dostępni do obsługi maszyn za granicą |

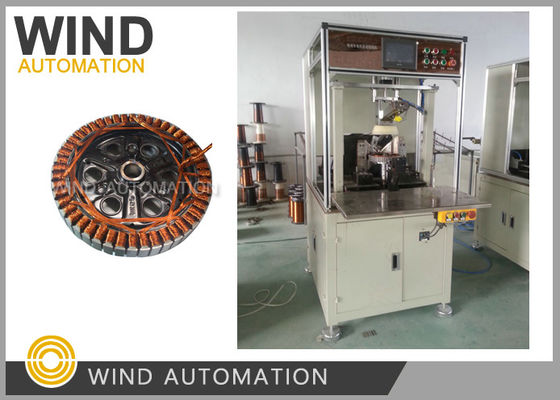

Jak skręcić elektryczny rower motor skuter z statorem cewki skręcania maszynyWyniki badania:
Zastosowanie:
Skuter, rower elektryczny, silnik węzłowy, silnik kołowy, silnik przebiegający, silnik BLDC
Zalety:
1Wynik przepustowy nawijania silnika węzłowego 98% do 99%, oznacza w produkcji silnika węzłowego, tylko 1pc lub 2pcs jest dozwolone do awarii
2Samodzielnie opracowany mechaniczny napięcie, jeden napięcie może obsłużyć przewody serwowe
3.Osoby obsługujące maszyny powinny znać się na obsłudze i obsłudze, mieć dobre poczucie pracy maszyny,
Dane techniczne:
Stator OD | 198mm, 207mm, 226mm, 254mm, 262mm | Przyłączenie do napięcia roweru elektrycznego |
Grubość statora | Min. 14 mm Max. 35 mm | |
Średnica drutu | 00,3 mm do 0,6 mm | SWG24, 0,56 mm jest powszechne |
Liczba zakrętów | 4 zwroty do 8 zwrotów | Węzły statorowe, wiązające się z napędem |
Liczba miejsc | Nie określone | Zwykle od 48 do 54 slotów. |
Liczba przewodów równoległych | 13 do 16 przewodów | |
Czas cyklu | Około 5 do 7 minut na kawałek | |
Grubość papieru izolacyjnego | 00,18 mm do 0,20 mm | Również metoda izolacji powłoką powłoki statora |
Zmiana w czasie | 20 min Maksymalnie włącznie z sprzętem i oprogramowaniem | |
Wędrówka |
Trójfazowe połączenie typu Y, Dwie fale sinusów |
Na przykład:W przypadku 198mm OD (7,8 cala w silniku kołowym) silnika węzłowego, gniazda statora wynoszą 51 gniazd, sposób zawijania 3-3-3-4-4 |
Ciśnienie powietrza | 00,4-0,7MPa | |
Zasilanie | 3 fazy 380V, 50Hz | |
Władza | około 3 kW | |
Wskaźnik zdań | 98% do 99% | Produkcja 100 sztuk, tylko 1 sztuk lub 2 sztuk nie pozwalają dobrze |
Czas produkcji | 2 miesiące |
Główna konfiguracja:
System sterowania |
ChinyPLC
|
System serwo |
Japonia Mitsubishsystem serwo
|
System napięcia |
Silnik serwokompresowy o stałym momentu obrotowym, napięcie stałe
|
Proszę kliknąć poniższe zdjęcie, aby obejrzeć film
