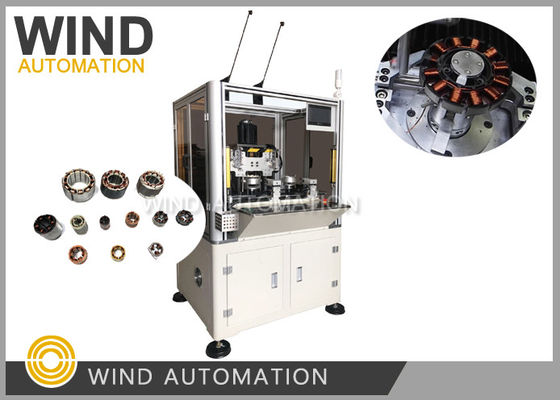

Outrunner Bldc Nawijanie igły 60RPM Przędów równoległych do 600RPM Cienkiego drutu
Szczegóły Produktu:
Zapłata:
|
Szczegółowy opis produktu
| Stacja Windera: | Dwie lub cztery stacje | Średnica zewnętrzna stojana: | ø10 ~ 120 mm |
|---|---|---|---|
| Wysokość stosu: | 10 ~ 100 mm | Zakres rozmiarów drutu: | 0.1mm~1.0mm (AWG18 do AWG38) |
| Typ automatyczny: | W pełni automatyczny może obsługiwać cienki drut gruby drut | Kolor maszyny: | Biały lub na wymagania klienta |
| Prędkość nawijania: | 60 do 600 obr./min. | Po wyprzedażach: | Inżynierowie dostępni do obsługi maszyn za granicą |
Outrunner Bldc Nawijanie igły 60RPM Przędów równoległych do 600RPM Cienkiego drutuWIND-IO-008
Wywijanie statora zawsze odbywało się nawijaniem statora.
Dlaczego jakiś producent silników decyduje się na stator z igłą?
Ponieważ owijanie igłą może osiągnąć lepszą jakość owijania, gdy szybkość wypełniania szczelin nie jest wysoka,
i powinno być wystarczająco dużo miejsca, aby igła mogła swobodnie poruszać się,
(1)Zastosowanie
To wywijanie igły może wywijanie zarówno stator wlot i stator outrunner,
z czteroma ośmiSilnik serwomocyny Yaskawa,Winder jest elastyczny w ruchu,
Działania wwciskanie, przekraczanie, owijanie i szczelinowanie, cięcie odbywa się automatycznie
Prędkość zawijania igły zależy od wielkości drutu, wielkości statora i wysokości stosu,
Maksymalnie 500 obrotów na minutę, gdy przewód wynosi 0,1 mm, stator jest mały, a wysokość stosu mała,
Min 60RPM, gdy przewód jest duży, rozmiar statora i wysokość stosu jest duża,
(2)Zalety
1Poprzez przesuwanie dyszy w górę i w dół i obracanie rdzenia statora, można go zwinąć w dowolnym torze.
Dlatego, zmieniając procedurę owijania komputerowego,
owijania mogą być regulowane do statorów o różnej wysokości rdzenia i różnym numerze gniazda.
2Wszelkie nieprawidłowości w pracy i stan błędu są wymagane do pracy i utrzymania w człowieku-maszyny
tryb dialogu.
3Liczba stóp do szycia może być ustawiona dowolnie przez nici, a określona pozycja 360 stopni
Można ją zatrzymać, co sprawia, że przędzenie jest proste, wygodne i skraca czas produkcji
4W trakcie nawijania liczbę cew w każdej warstwie można elastycznie zmieniać, aby osiągnąć
tryb układu zawijania różnych typów statorów.
5Programowanie produktów jest proste i wygodne, z unikalnym dedykowanym oprogramowaniem,
Nieograniczona pamięć do przesyłania i pobierania.
6. Ponieważ działanie szczelinowania w linii jest wykonywane przez wysokiej wydajności system sterowania i
serwomotor Yaskawy, stabilność pozycji w linii drutu emaliowanego
jest zapewnione, a czas skrócony.
7Każda jednostka jest standaryzowana, łatwa do wymiany i demontażu.
8. Wszystkie narzędzia są bardzo łatwe do zmiany w ciągu 1 minuty spodziewać
(3)Parametry
|
Nazwa produktu: |
|
|
Wideo: |
f0.10mm ≈ f1.0mm |
|
Prędkość obwijania: |
50-600 obrotów/min |
|
Metoda uzwojenia: |
owijanie igły |
|
Długość stosu statora: |
10 mm ̇ 100 mm (0,39' ~ 3,94' ") |
|
Identyfikator statora: |
Φ36mm Φ60mm |
|
OD statora: |
Φ10mm Φ120mm (0,39' ~ 4,72'') |
|
Numer słupka: |
2,4,6,8,12, 24, 36 |
|
Ciśnienie powietrza: |
00,7 MPa |
|
napięcie: |
380V/50HZ, trójfazowe czterodrukowe |
|
Moc: |
7 kW |
|
Wymiar: |
1000 ((W) × 800 ((D) × 1600 ((H) mm |
|
Poziom: |
około 1200 kg. |
Następujące próbki są potrzebne do produkcji i uruchomienia maszyn:
1Stator 5 sztuk bez owijania.
2Stator ranny 1 sztuk
3. Włókno miedziane 1 rolka wystarczy do owijania 15 statorów
Proszę kliknąć poniższe wideo, aby zobaczyć pracę maszyny
